i4L

スカラロボット

i4L

精密加工/組立て用/搬送用新型i4Lロボット

※ Web特別価格提供品

ロボティクスサポート

産業用ロボット、モバイルロボットを安心して導入いただけるように、豊富なサポートメニューを取りそろえています。

(単位:mm)

i4-350L

i4L 外形寸法 1

i4-450L

i4L 外形寸法 2

i4-550L

i4L 外形寸法 3

i4-550L(350mm Z)

i4L 外形寸法 4

注. ケーブル配線用に、プライマリインタフェースパネルのコネクタから183mm以上の空間を確保してください。

アームのリーチ長

i4-350L

i4L 外形寸法 7

i4-450L

i4L 外形寸法 8

i4-550L

i4L 外形寸法 9

注. ロボットの構成、タイプ、ケーブルの構成により、ロボット後方のリーチ長に異なる制限が発生する場合があります。

その他の外形寸法

フロントパネル

i4L 外形寸法 12

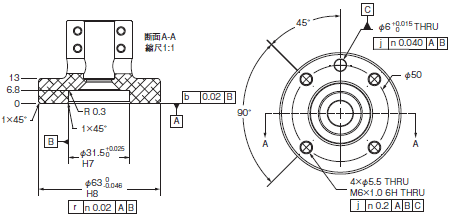

ツールフランジ

i4L 外形寸法 13

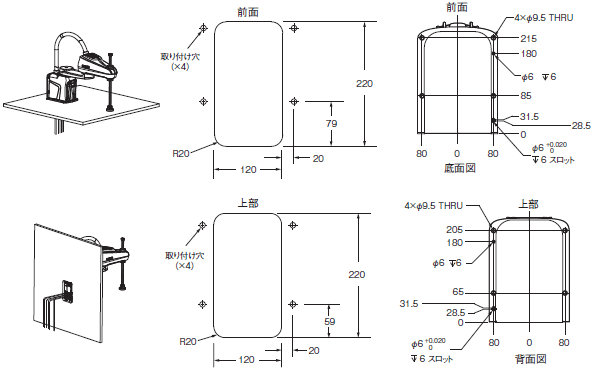

取り付けフランジ・ケーブル取出口

i4L 外形寸法 14

カメラ取り付け金具

i4L 外形寸法 15
