J7TCシリーズ

サーマルリレー

J7TCシリーズ

電磁接触器形J7KCとの組合せで 2.2kW(240VAC)*、5.5kW(440VAC)までのモータ保護(過電流、欠相)に最適 *JIS C 8201-4-1に基づく定格

※ Web特別価格提供品

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

形式構成

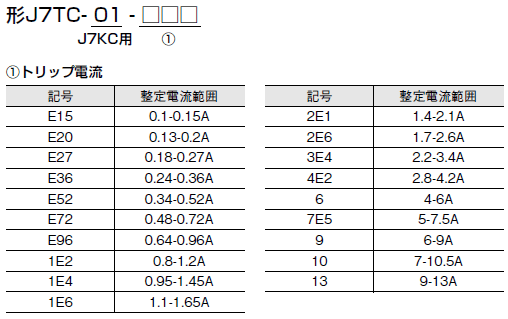

形式基準

種類/標準価格に記載している形式に従い、発注してください。

J7TCシリーズ 種類/価格 2

種類/標準価格

本体

サーマルリレー

整定電流範囲 形式 標準価格(¥)
0.1-0.15A J7TC-01-E15 3,750
0.13-0.2A J7TC-01-E20
0.18-0.27A J7TC-01-E27
0.24-0.36A J7TC-01-E36
0.34-0.52A J7TC-01-E52
0.48-0.72A J7TC-01-E72
0.64-0.96A J7TC-01-E96
0.8-1.2A J7TC-01-1E2
0.95-1.45A J7TC-01-1E4
1.1-1.65A J7TC-01-1E6
1.4-2.1A J7TC-01-2E1
1.7-2.6A J7TC-01-2E6
2.2-3.4A J7TC-01-3E4
2.8-4.2A J7TC-01-4E2
4-6A J7TC-01-6
5-7.5A J7TC-01-7E5
6-9A J7TC-01-9
7-10.5A J7TC-01-10
9-13A J7TC-01-13

オプション(別売)

インシュレーションストップ

形式 標準価格(¥) 最小発注単位(袋)
J77KC-T(主回路用) 7,500 1
(30個/袋)
J77KC-K(補助回路用) 4,800

取り外し工具

形式 標準価格(¥)
J78KC 520

モータ容量に対する形J7TCの選定は下記をご参照ください。

三相標準モータ容量と全負荷電流(参考値) 暫定電流範囲
〔A〕
サーマルリレー形式 電磁接触器形式
主回路電圧 容量P〔kW〕 電流Ie〔A〕
AC200-240V 0.1 0.68 0.48~0.72 J7TC-01-E72 J7KC-12
0.2 1.3 0.95~1.45 J7TC-01-1E4
0.4 2.3 1.7~2.6 J7TC-01-2E6
0.75 3.8 2.8~4.2 J7TC-01-4E2
1.5 7 5~7.5 J7TC-01-7E5
2.2 9.8 7~10.5 J7TC-01-10
AC380-440V 0.2 0.65 0.48~0.72 J7TC-01-E72
0.4 1.15 0.8~1.2 J7TC-01-1E2
0.75 1.9 1.4~2.1 J7TC-01-2E1
1.5 3.5 2.8~4.2 J7TC-01-4E2
2.2 4.9 4~6 J7TC-01-6
3.7 8 6~9 J7TC-01-9
5.5 11.9 9~13 J7TC-01-13

注. 三相モータの全負荷電流値は参考値です。適用に際しては、使用する電動機の全負荷電流をご確認ください。

レール取りつけ用別売品

支持レール

形式 標準価格(¥)
PFP-100N 825
PFP-50N 455

支持レール

形式 標準価格(¥)
PFP-100N2 1,070

エンドプレート

形式 標準価格(¥)
PFP-M 70

スペーサ

形式 標準価格(¥)
PFP-S 43

注1. レール取りつけ用別売品をご注文の際は、10個単位でご注文ください。
   レール取りつけ用別売品の価格は、1個の標準価格です。
 2. 支持レールはDIN規格に準拠しております。
