(単位:mm)

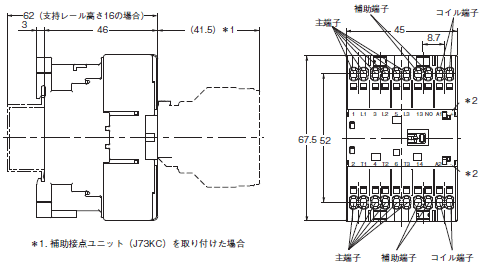

本体

電磁接触器

形J7KC

J7KCシリーズ 外形寸法 2

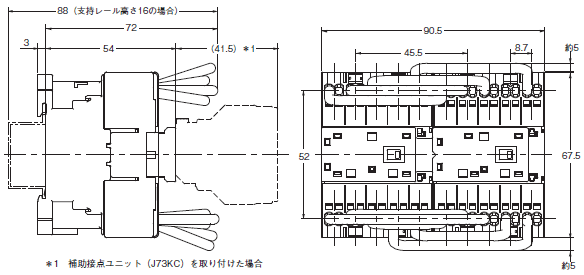

可逆型電磁接触器

J7KC-R

J7KCシリーズ 外形寸法 3

オプション(別売)

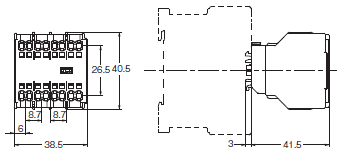

補助接点ユニット

形J73KC

J7KCシリーズ 外形寸法 5

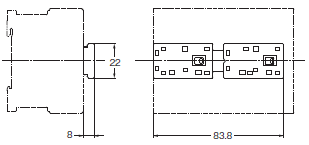

インターロックユニット

形J74KC

J7KCシリーズ 外形寸法 6

可逆導体キット

形J75KC-WKR-A

J7KCシリーズ 外形寸法 7

形J75KC-WKR-B

J7KCシリーズ 外形寸法 8

コイルサージ吸収ユニット

形J76KC-RC

J7KCシリーズ 外形寸法 9

形J76KC-RC-N

J7KCシリーズ 外形寸法 10

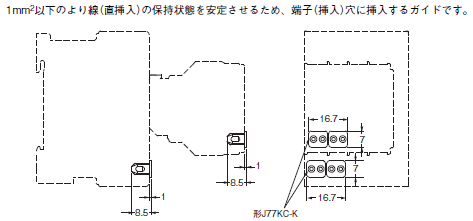

インシュレーションストップ

形J77KC-K

J7KCシリーズ 外形寸法 11

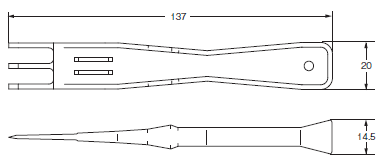

取り外し工具

形J78KC

J7KCシリーズ 外形寸法 12

レール取りつけ用別売品

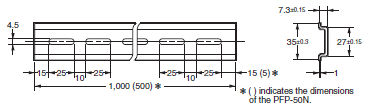

支持レール

形PFP-100N
形PFP-50N

J7KCシリーズ 外形寸法 14

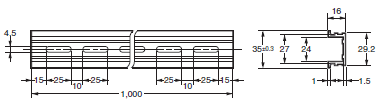

支持レール

形PFP-100N2

J7KCシリーズ 外形寸法 15

エンドプレート

形PFP-M

J7KCシリーズ 外形寸法 16

スペーサ

形PFP-S

J7KCシリーズ 外形寸法 17
