S8V-CP

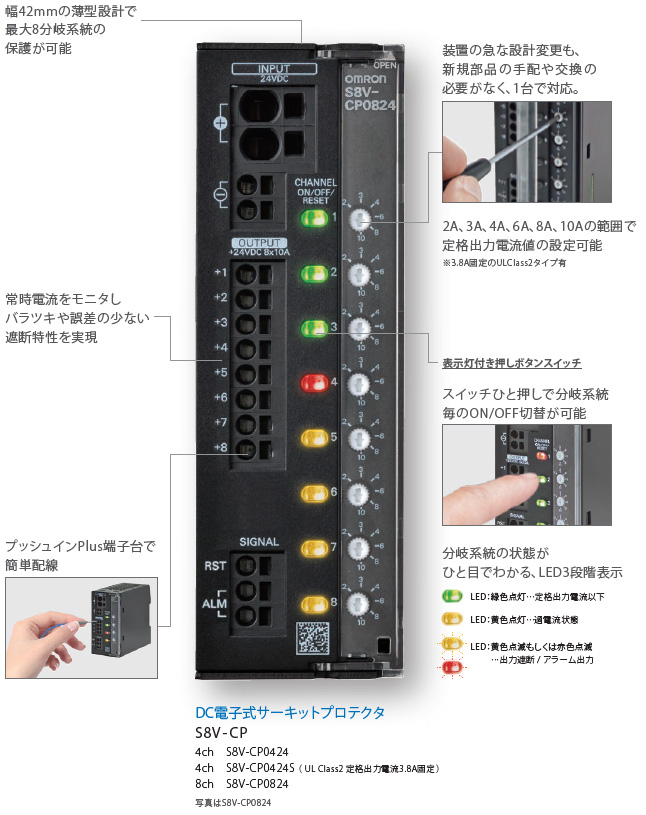

DC電子式サーキットプロテクタ（DC24V 4分岐出力/8分岐出力タイプ）

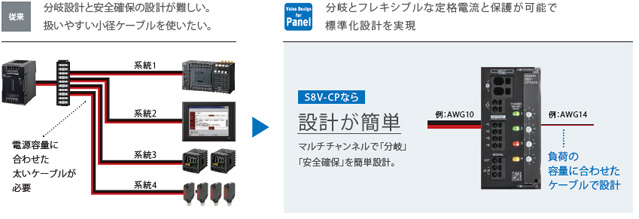

DC回路の安全設計を簡単に実現 短絡・過電流発生時の確実な保護が可能 マルチチャンネルで省スペースを実現 分岐出力の順次起動で起動時トラブル回避
※ Web特別価格提供品
S8V-CP DC電子式サーキットプロテクタ

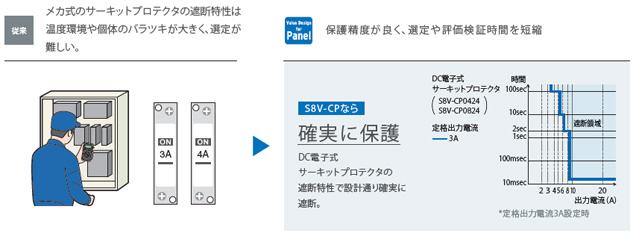

DC24V機器の短絡・過電流時の確実な保護を実現します。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/01/22
環境に配慮した制御盤づくりを
Value Design for Panelに環境に配慮した考え方を追加
オムロンの制御盤内の商品仕様に対する共通の考え方Value Design for Panel（以下、Value Design）は、お客様の制御盤に新しい価値をもたらします。
さらに環境に配慮した考え方も取り入れ、人・地球にやさしい制御盤づくりを実現します。
高さ統一でデッドスペースを削減し制御盤を小型化
Value Design for Panel に準拠したスイッチング・パワーサプライおよびノイズフィルタ、DC 電子式サーキットプロテクタは高さを統一。デッドスペースを削減し、制御盤の小型化を実現します。
＊ 1. 高さ：124mm ただし、S8V-CP0824 は除く

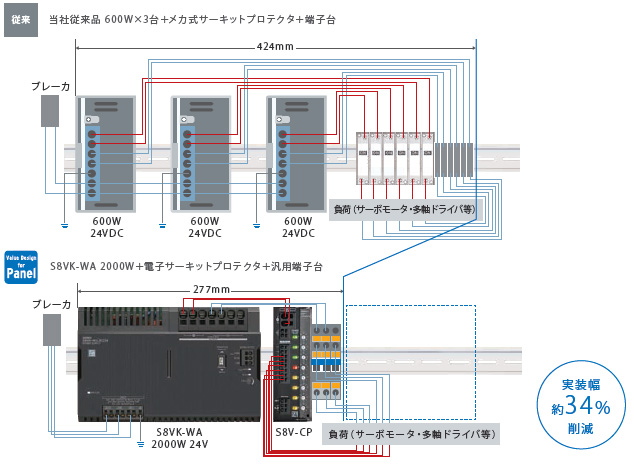

新たなDC回路の分配方法で実装スペースの削減
S8VK-WA 2000W タイプの事例：分岐手段と保護の一括提供で配線課題を解決し省スペースな実装
制御盤製作のリードタイム短縮
設定や配線作業の負担軽減

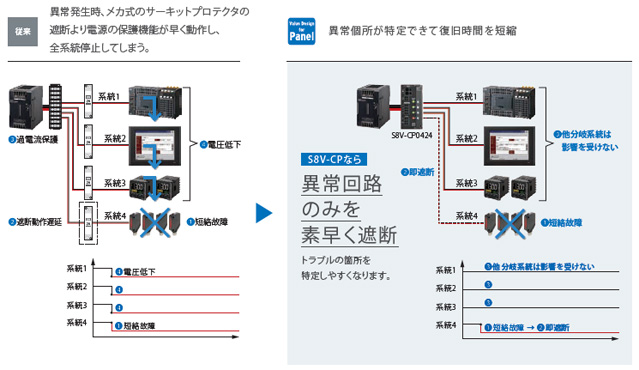

分岐出力の順次起動での起動時トラブル回避と異常発生時も認知が可能
起動時は分岐系統毎の突入電流の起動トラブルを最小化。
アラーム信号出力で、異常発生を上位コントローラに出力可能。
UL認証取得の手間と費用を削減
UL Class2［ S8V-CP0424S ］
UL Class2出力とは？
「電圧・電流・電力が感電や火災が起こらないレベルに制限されている安全な出力を持つ電源あるいは電源関連商品」であることを意味する言葉（区分）であり、UL1310により評価されます。
UL Class2出力は電圧・電流・電力が以下の通り規定されています。
● 出力電圧 … DC30V以下
● 出力電流 … 8A以下
● 出力電力 … 100VA以下
このUL Class2出力に接続される負荷・部品はUL認証を取得していない場合でもご使用いただけることがあります。
S8V-CP0424S（UL Class2出力タイプ）とは？
このUL Class2出力の条件を満足させるために定格出力電流を3.8Aに固定しております。
● 出力電圧
24V → DC30V以下を満足
● 出力電流
3.8A → 8A以下を満足
● 出力電力
24V＊3.8A = 91.2VA → 100VA以下を満足
装置の安全規格申請の工数・費用を削減
S8V-CP0424SはUL Class2出力の認証を取得していますので、この出力に接続される回路のUL評価が不要となる場合があり、UL認証取得のための工数や費用削減に貢献します。また接続される負荷・部品はUL認証を取得していない場合でもご使用いただけます。さらに制御盤内では配線材もUL認証品以外のものも使用可能となるため、部品の選定し易さやコストダウンに貢献します。
