2006/03 受注終了

D4DH

小形セーフティ・ヒンジドアスイッチ

D4DH

機械などの省スペース化に対応した、樹脂製の小形セーフティ・ヒンジドアスイッチ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

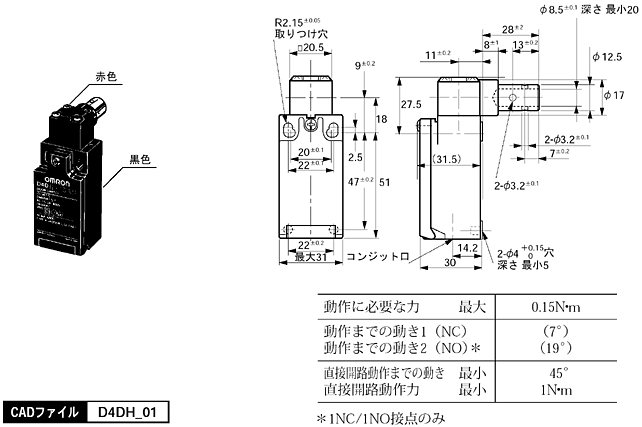

1コンジット、シャフトタイプ
形D4DH-1□AS
形D4DH-2□AS
形D4DH-3□AS

D4DH 外形寸法 1

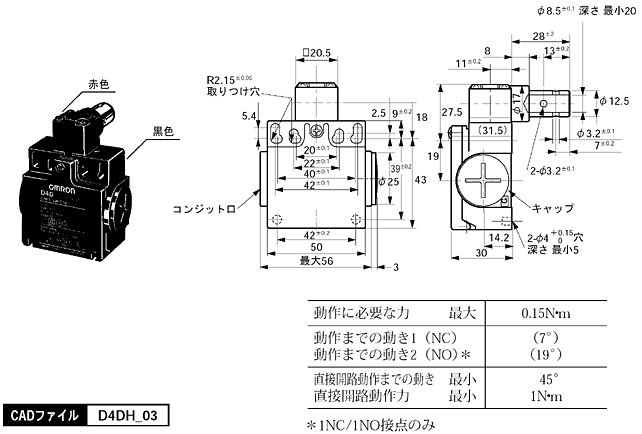

2コンジット、シャフトタイプ
形D4DH-5□AS
形D4DH-6□AS

D4DH 外形寸法 2

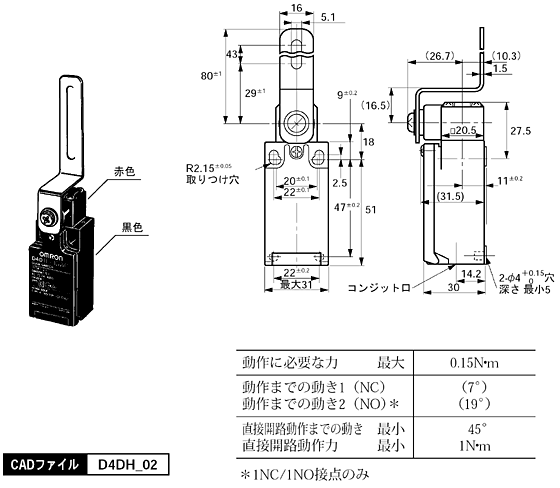

1コンジット、アームレバータイプ
形D4DH-1□BC
形D4DH-2□BC
形D4DH-3□BC

D4DH 外形寸法 3

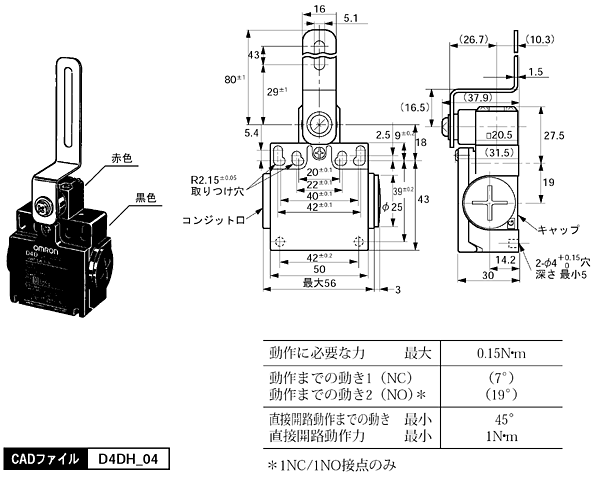

2コンジット、アームレバータイプ
形D4DH-5□BC
形D4DH-6□BC

D4DH 外形寸法 4

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
