B5W-LB

限定反射形センサ

B5W-LB

色や材質の影響を受けにくい限定反射形。鏡面・黒・透明体も見逃さない

※ Web特別価格提供品

鏡面・黒・透明体も 見逃さない

お客様の課題解決に効果的な、限定反射形センサ活用事例をご紹介します。

デジタルタイプ

検出方式 限定反射形
項目 NPN出力 形B5W-LB1112-1 形B5W-LB1122-1 形B5W-LB2112-1 形B5W-LB2122-1
検出距離 白紙 2~10mm 10~55mm
黒紙 3~8mm 10~40mm
非検出距離(白紙) 20mm以上 85mm以上
最小検出物体(参考値) φ0.05mm φ0.15mm
応差 20%以下
光源(発光波長) 赤外発光ダイオード(850nm)
電源電圧 DC24V ±10% リップル(p-p)10%以下
消費電流 15mA以下(DC26.4V時) 20mA以下(DC26.4V時)
動作モード 入光時ON しゃ光時ON 入光時ON しゃ光時ON
制御出力 負荷電源電圧DC26.4V以下、負荷電流50mA以下(残留電圧0.8V以下(負荷電流50mA時)、
残留電圧0.32V以下(負荷電流10mA時))オープンコレクタ出力(NPN出力)
表示灯 なし
応答時間 動作・復帰:各1ms以下
使用周囲照度 受光面照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下
周囲温度範囲 動作時:-10~+60℃、保存時:-25~+80℃(ただし、氷結、結露しないこと)
振動(耐久) 10~55Hz 複振幅1.5mm X、Y、Z各方向2h
衝撃(耐久) 500m/s2 X、Y、Z各方向3回
保護構造 IEC規格 IP50(ただし、端子部は除く)
接続方式 コネクタタイプ
質量(本体のみ) 約1.6g 約3.4g
材質 ケース ポリカーボネート(PC)
レンズ部 アクリル(PMMA)
カバー ポリカーボネート(PC)

アナログタイプ

絶対最大定格

項目 記号 定格値 単位 備考
電源電圧 Vcc 5.5 V ④Vcc-②GND
入力パルス電圧 *1 Vp 5.5 *2 V ①Pulse-②GND
動作温度 Topr -10~60 氷結、結露
しないこと
保存温度 Tstg -25~80

*1. 直流電圧は保証外です。
*2. パルス幅=800μs、周波数500Hz

外装仕様

接続方式 質量(g) 材質
ケース レンズ
コネクタ接続 約3.2g ポリカーボネート(PC) アクリル(PMMA)

電気的および光学的特性(Ta=25℃、Vcc=5.0V)

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
動作電圧 Vcc 4.5 5.0 5.5 V -
入力パルス電圧 Vp 3.0 - 5.5 V -
最大出力電圧 Vomax - 3.3 - V -
検出距離(黒紙) Lrange 10 - 40 mm 黒紙、Vo≧70mV時
検出距離(白紙) Lrange 10 - 55 mm 白紙、Vo≧70mV時
非検出距離(白紙) L 85 - - mm 白紙、Vo<30mV時

* 周波数500Hz duty 40%、入力電圧5.0V
反射板無し時の出力電圧を0mVと定義

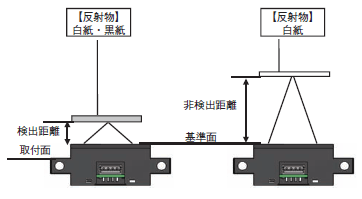

基準面、取付面は以下の通りとする

B5W-LB 定格/性能 7
