F3SG-SR / PGシリーズ

セーフティライトカーテン/マルチビームセーフティセンサ

F3SG-SR / PGシリーズ

状態が見やすく、情報化に対応できる安全システム

※ Web特別価格提供品

商品特長を動画でご紹介

幅広いラインアップに加え、すべてのシーンでお役立ちする機能を備えています。

(単位:mm)

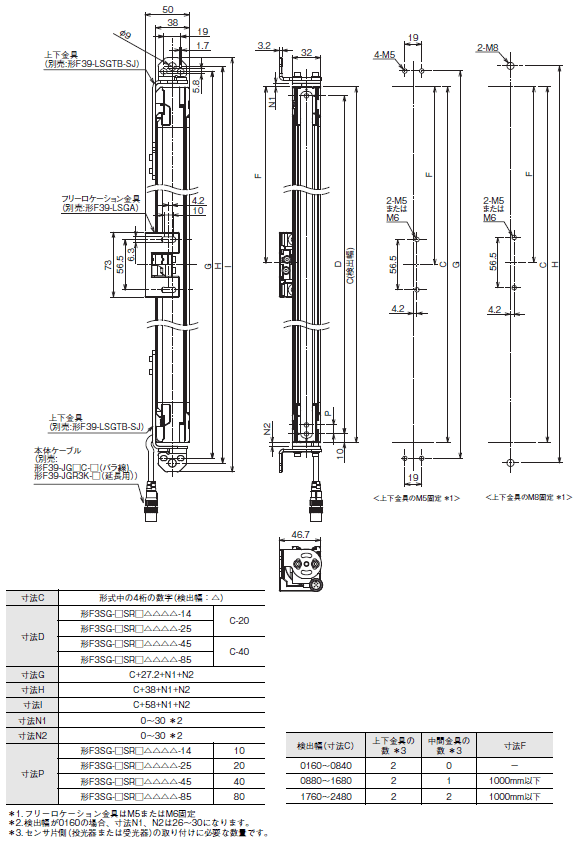

F3SG-SR

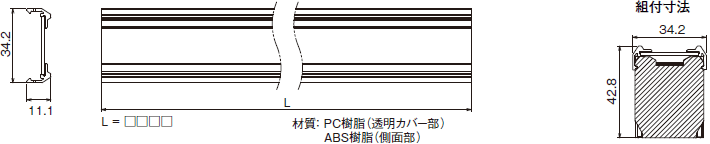

本体

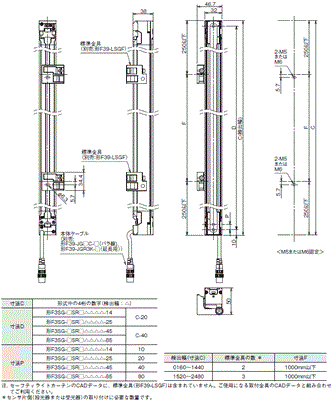

標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

背面取り付け時

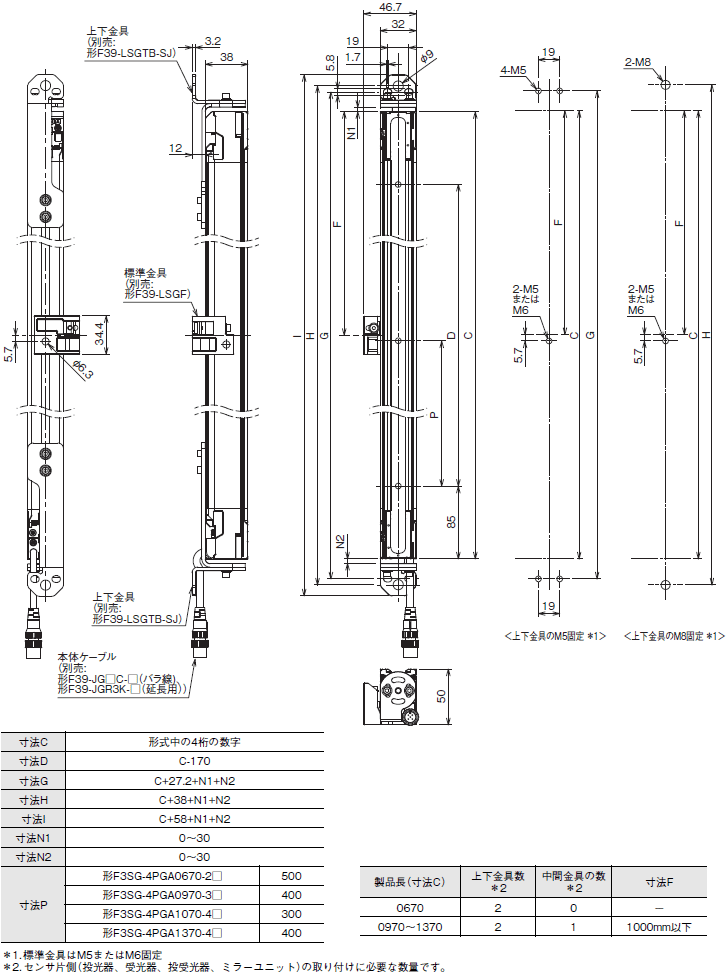

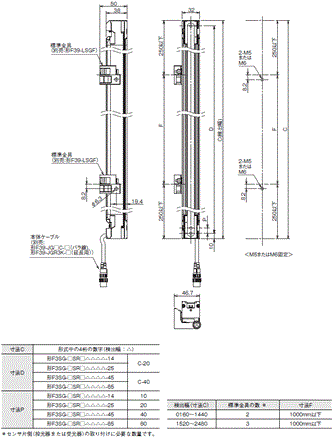

F3SG-SR / PGシリーズ 外形寸法 3

標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 4

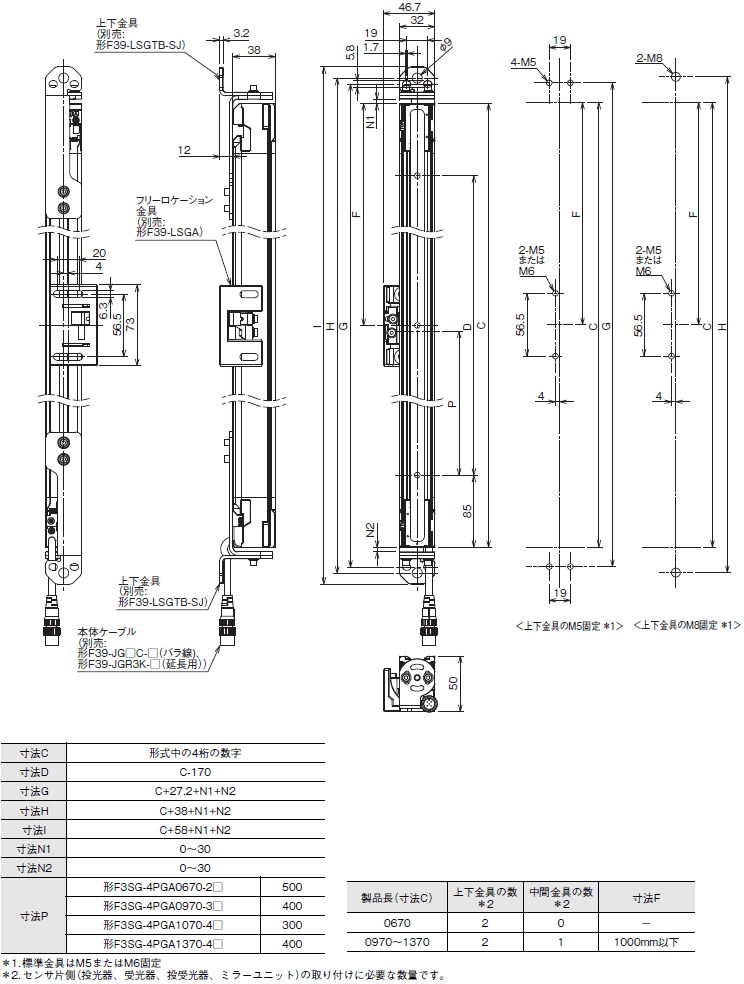

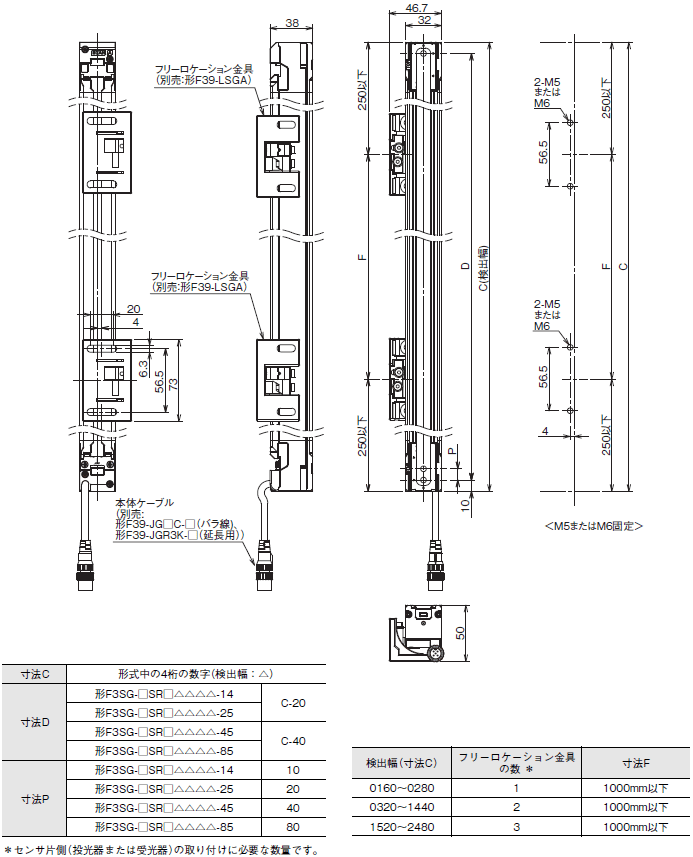

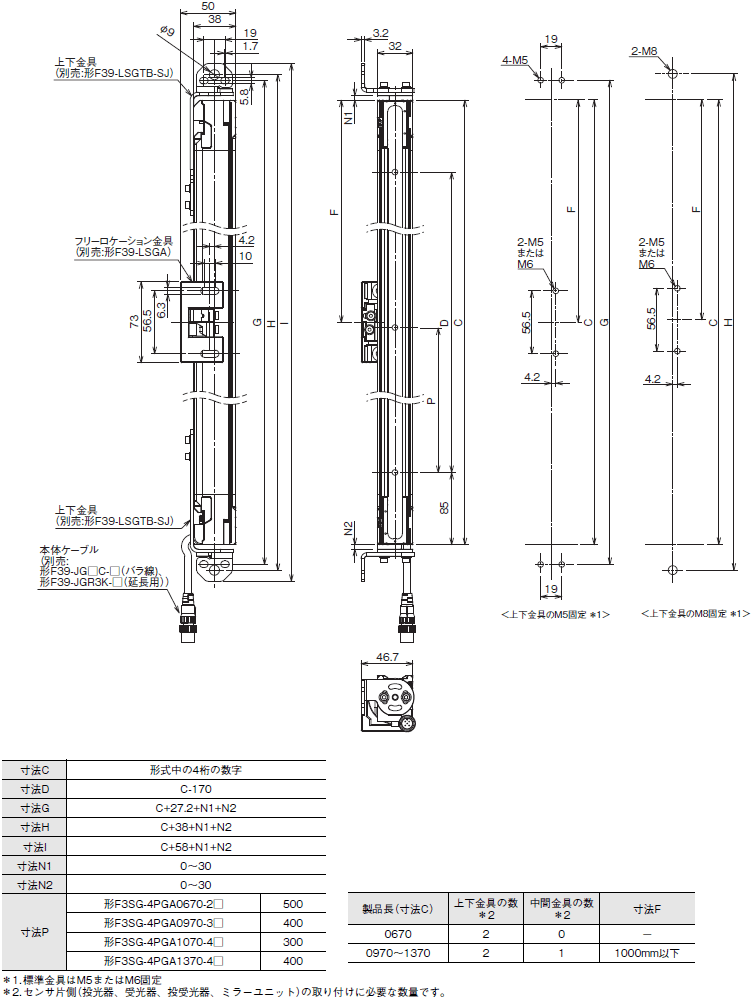

フリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

背面取り付け時

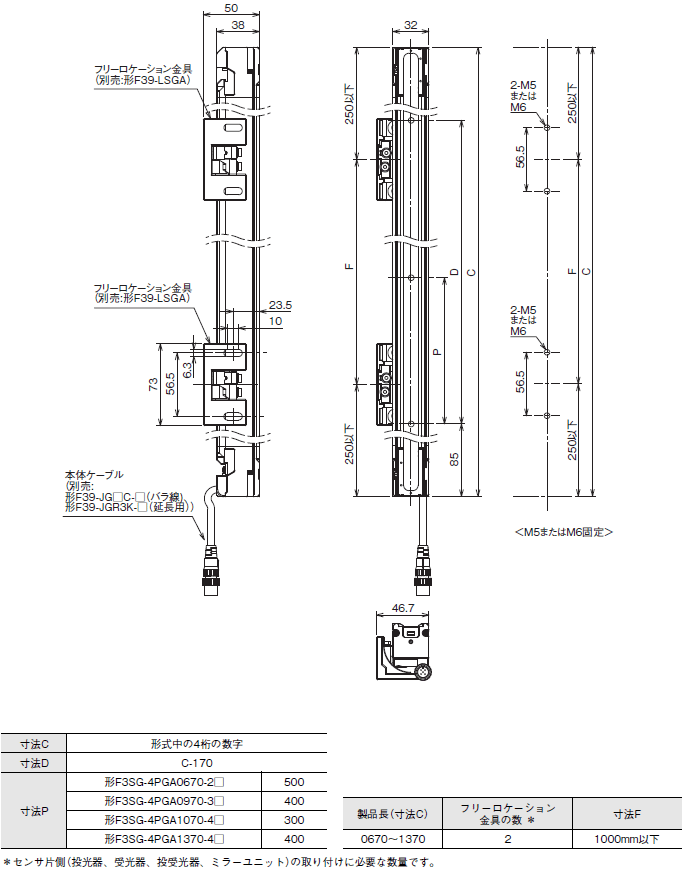

F3SG-SR / PGシリーズ 外形寸法 5

フリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 6

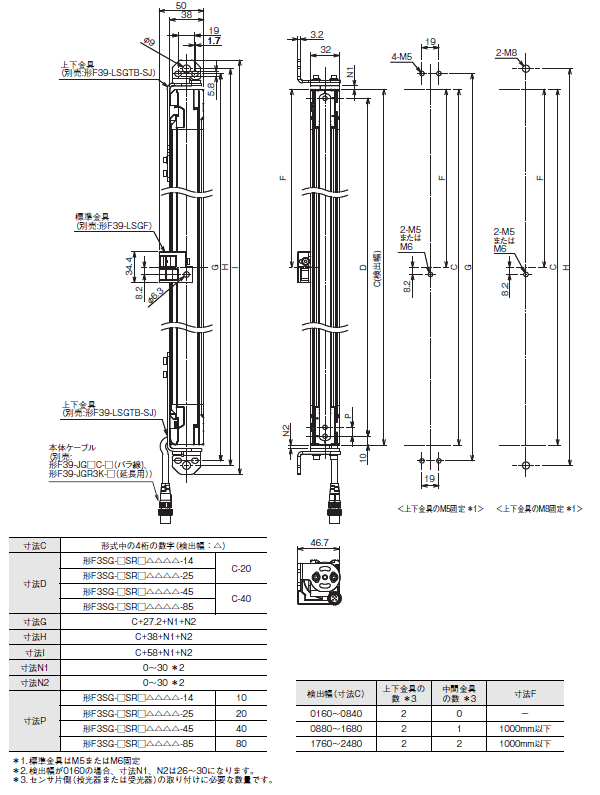

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)と標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

背面取り付け時

F3SG-SR / PGシリーズ 外形寸法 7

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)と標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 8

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)とフリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

背面取り付け時

F3SG-SR / PGシリーズ 外形寸法 9

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)とフリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 10

F3SG-PG

本体

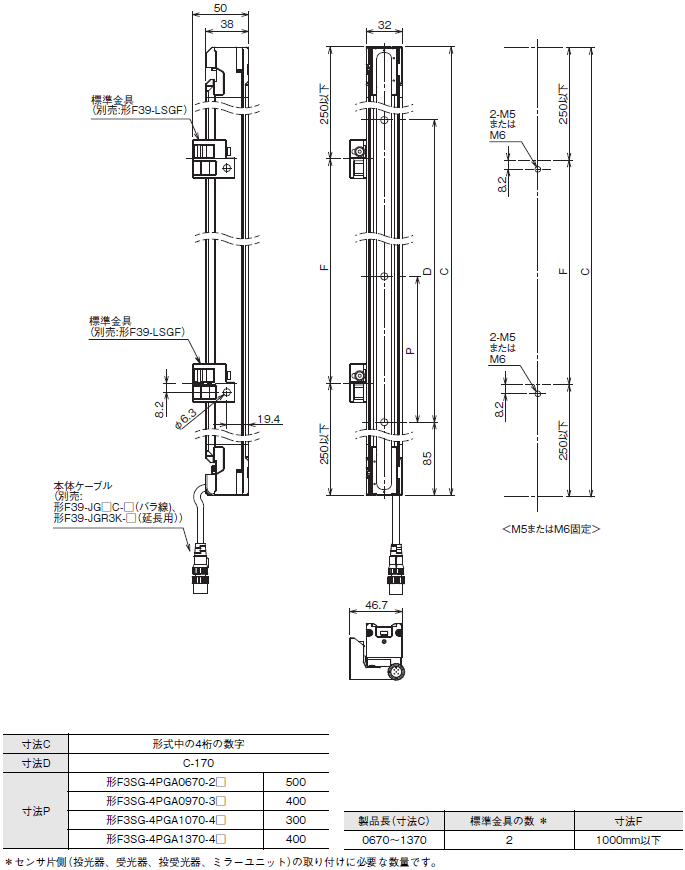

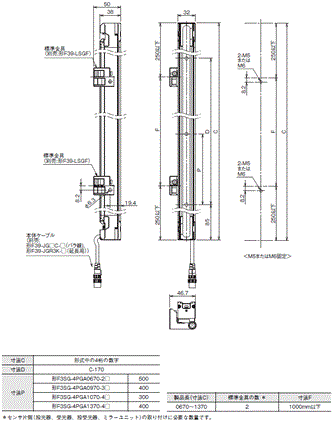

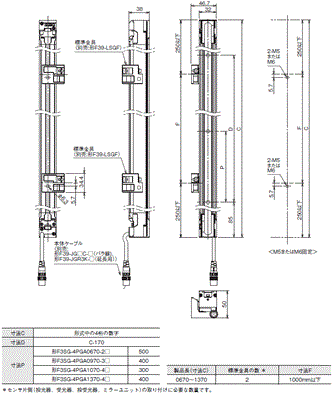

標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

背面取り付け時

F3SG-SR / PGシリーズ 外形寸法 13

標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 14

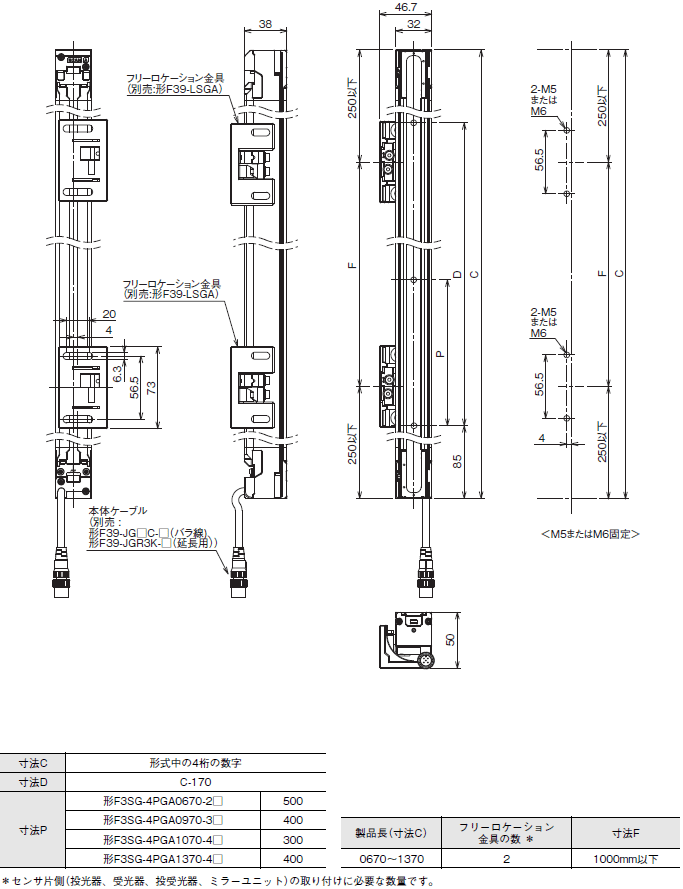

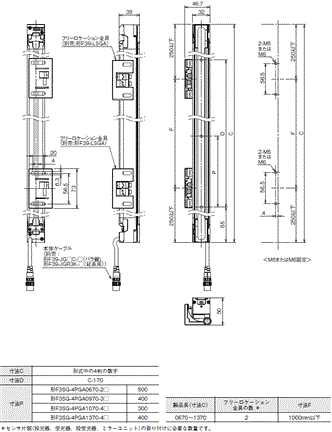

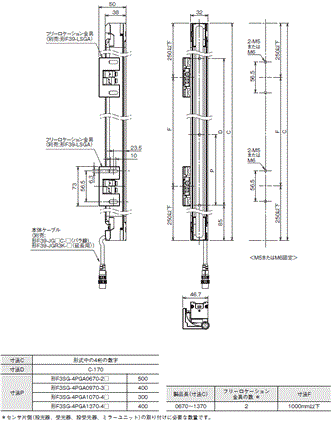

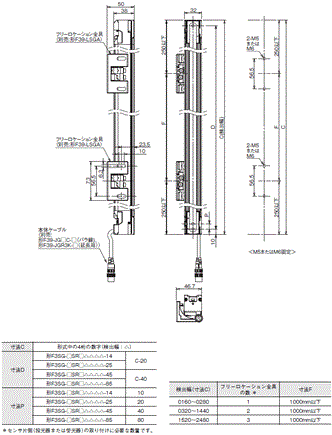

フリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

背面取り付け時

F3SG-SR / PGシリーズ 外形寸法 15

フリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 16

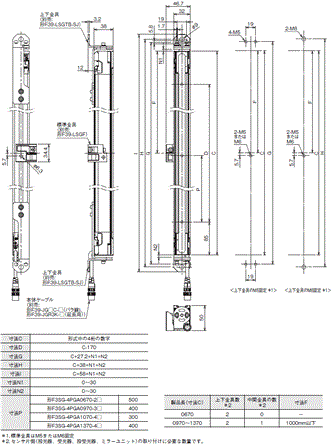

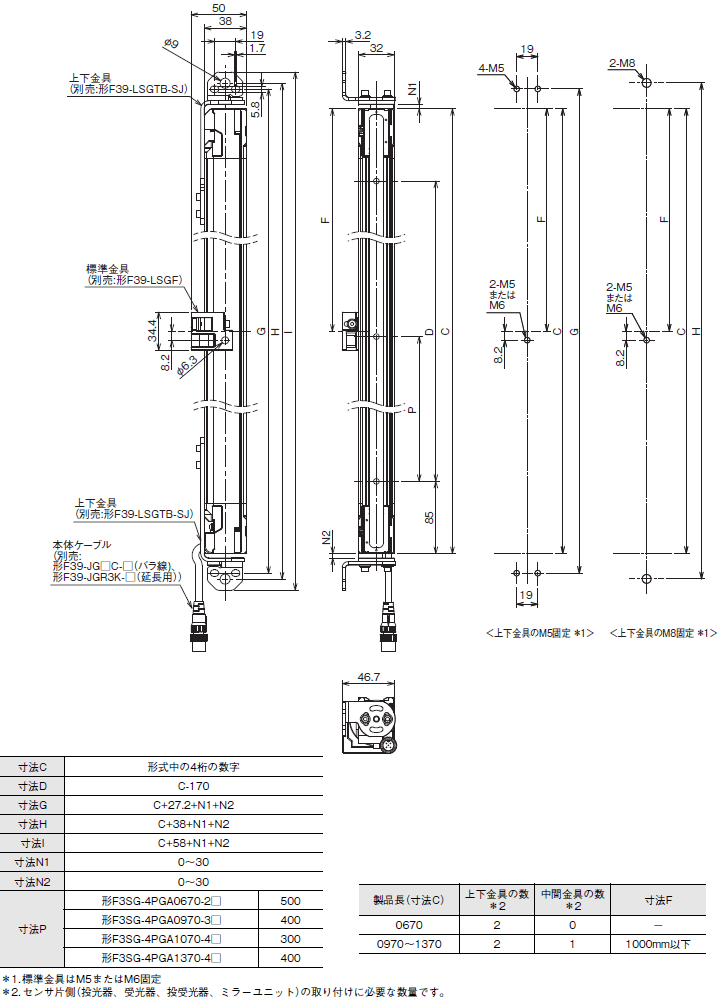

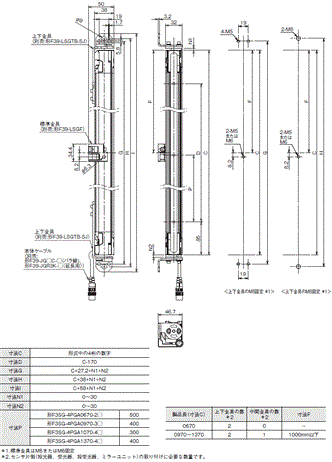

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)と標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

背面取り付け時

F3SG-SR / PGシリーズ 外形寸法 17

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)と標準金具(中間金具兼用)(形F39-LSGF)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 18

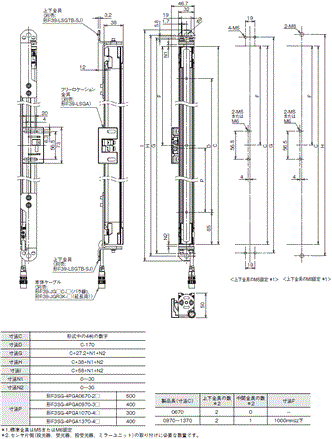

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)とフリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

背面取り付け時

F3SG-SR / PGシリーズ 外形寸法 19

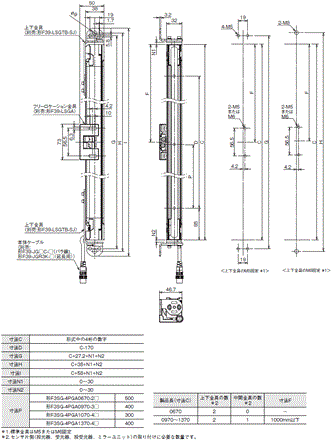

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)とフリーロケーション金具(中間金具兼用)(形F39-LSGA)を取り付ける場合

側面取り付け時

F3SG-SR / PGシリーズ 外形寸法 20

F3SG-SR/PG アクセサリ

取付金具

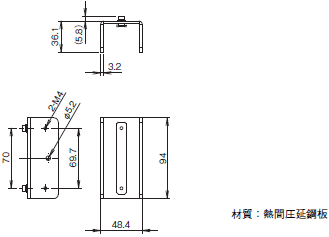

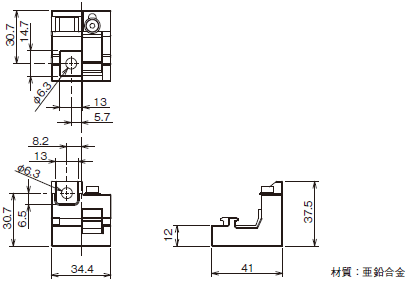

標準金具(中間金具兼用)(形 F39-LSGF)

F3SG-SR / PGシリーズ 外形寸法 23

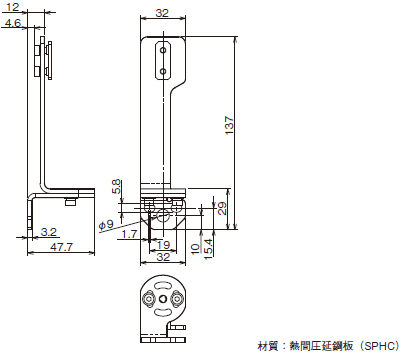

フリーロケーション金具(中間金具兼用)(形F39-LSGA)

F3SG-SR / PGシリーズ 外形寸法 24

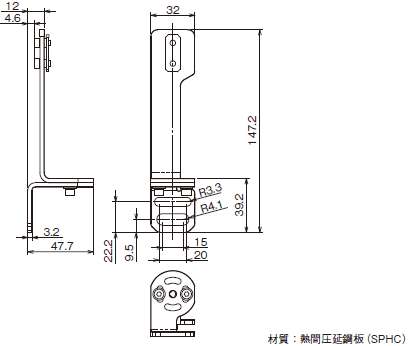

上下金具(横穴2丸穴1)(形F39-LSGTB-SJ)

F3SG-SR / PGシリーズ 外形寸法 25

上下金具(横穴2)(形F39-LSGTB-RE)

F3SG-SR / PGシリーズ 外形寸法 26

上下金具(縦穴3)(形F39-LSGTB-MS)

F3SG-SR / PGシリーズ 外形寸法 27

インテリジェントタップ

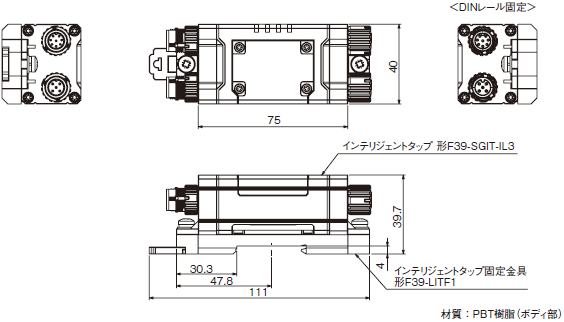

インテリジェントタップ(形F39-SGIT-IL3)

F3SG-SR / PGシリーズ 外形寸法 29

インテリジェントタップ固定金具(形F39-LITF1)

F3SG-SR / PGシリーズ 外形寸法 30

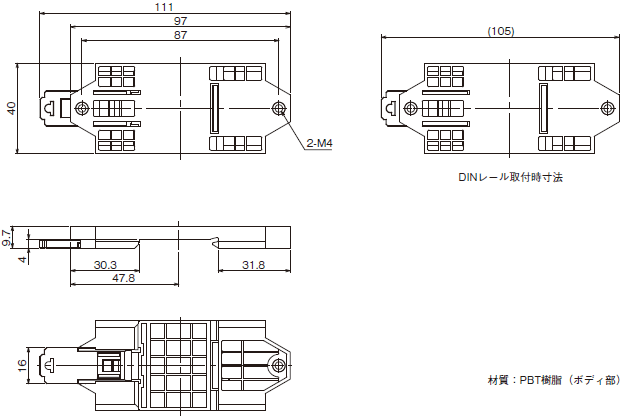

組付寸法(インテリジェントタップ/インテリジェントタップ固定金具)

F3SG-SR / PGシリーズ 外形寸法 31

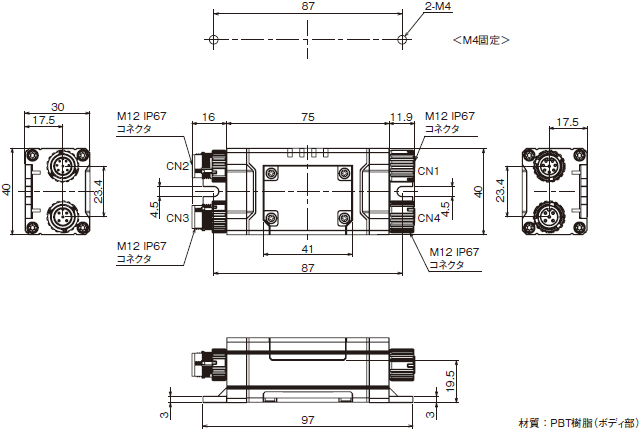

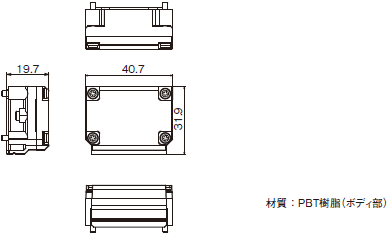

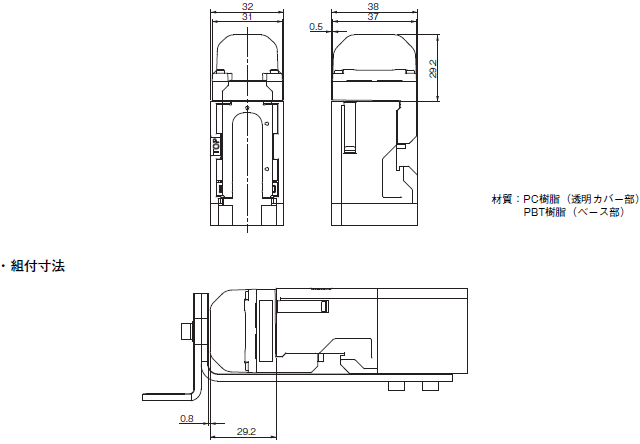

Bluetooth ®通信ユニット(形F39-SGBT)

F3SG-SR / PGシリーズ 外形寸法 32

組付寸法(インテリジェントタップ/ Bluetooth ®通信ユニット/インテリジェントタップ固定金具)

F3SG-SR / PGシリーズ 外形寸法 33

前面保護カバー

前面保護カバー(形F39-HSG□□□□)

F3SG-SR / PGシリーズ 外形寸法 35

接続ケーブル

本体ケーブル(バラ線)

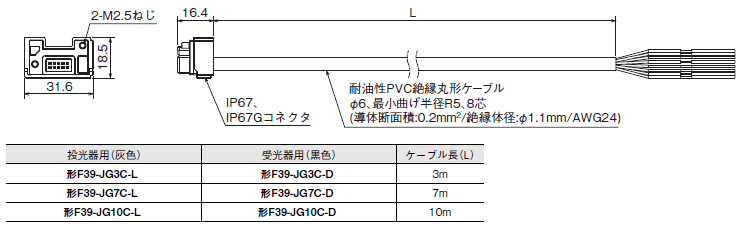

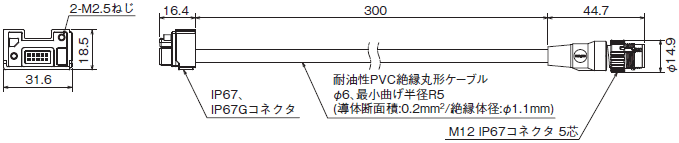

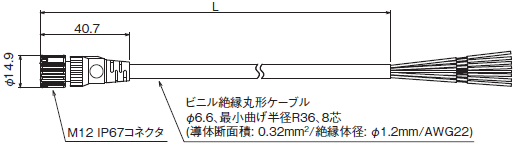

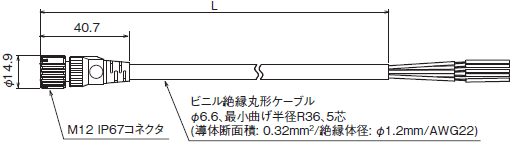

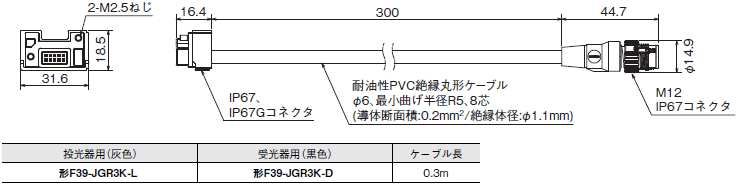

投光器用本体ケーブル(バラ線)(形F39-JG□C-L)

F3SG-SR / PGシリーズ 外形寸法 37

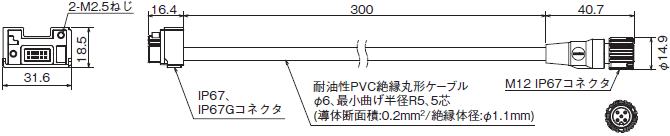

受光器用、F3SG-PGミラータイプの投受光器用本体ケーブル(バラ線)(形F39-JG□C-D)

F3SG-SR / PGシリーズ 外形寸法 38

本体ケーブル延長用

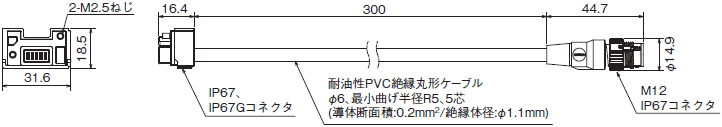

投光器用本体ケーブル延長用(形F39-JGR3K-L)

F3SG-SR / PGシリーズ 外形寸法 39

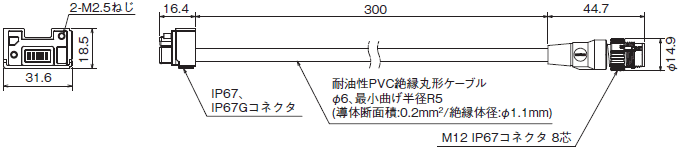

受光器用、F3SG-PGミラータイプの投受光器用本体ケーブル延長用(形F39-JGR3K-D)

F3SG-SR / PGシリーズ 外形寸法 40

延長ケーブル(片側コネクタ)

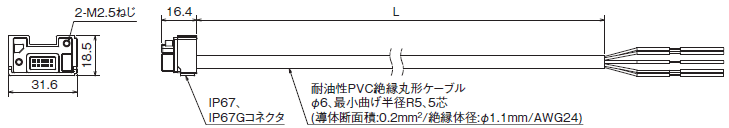

投光器用延長ケーブル(片側コネクタ)(形F39-JG□A-L)

F3SG-SR / PGシリーズ 外形寸法 42

受光器用、F3SG-PGミラータイプの投受光器用延長ケーブル(片側コネクタ)(形F39-JG□A-D)

F3SG-SR / PGシリーズ 外形寸法 43
F3SG-SR / PGシリーズ 外形寸法 44

延長ケーブル(両側コネクタ)

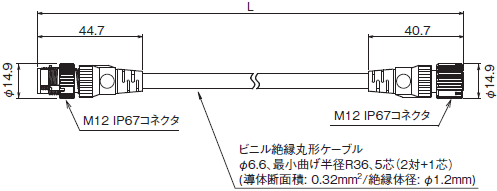

投光器用延長ケーブル(両側コネクタ):ケーブル延長時の接続用ケーブル(形F39-JG□B-L)

F3SG-SR / PGシリーズ 外形寸法 46

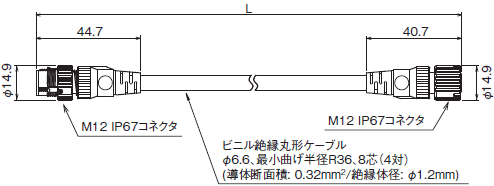

受光器用、F3SG-PGミラータイプの投受光器用延長ケーブル(両側コネクタ):ケーブル延長時の接続用ケーブル(形F39-JG□B-D)

F3SG-SR / PGシリーズ 外形寸法 47
F3SG-SR / PGシリーズ 外形寸法 48

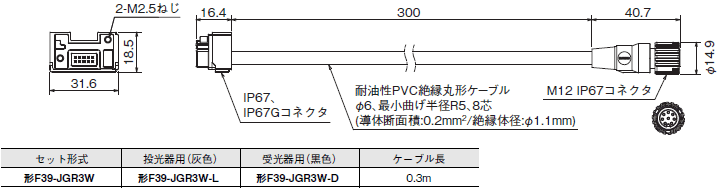

直列連結ケーブル延長用(形F39-JGR3W)(投光器用・受光器用 各1本/1セット)

投光器用直列連結ケーブル延長用

F3SG-SR / PGシリーズ 外形寸法 49

受光器用直列連結ケーブル延長用

F3SG-SR / PGシリーズ 外形寸法 50

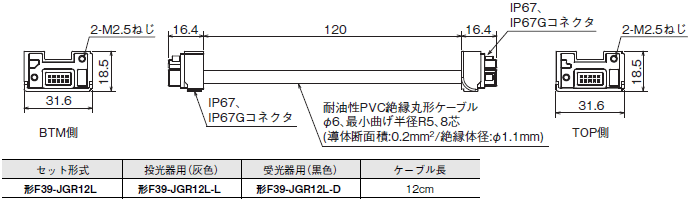

密着連結ケーブル(形F39-JGR12L)(投光器用・受光器用 各1本/1セット)

投光器用密着連結ケーブル

F3SG-SR / PGシリーズ 外形寸法 51

受光器用密着連結ケーブル

F3SG-SR / PGシリーズ 外形寸法 52

本体ケーブル互換用

投光器用本体ケーブル互換用(F3SJ-B/A互換用)(形F39-JGR3K-SJ-L)

F3SG-SR / PGシリーズ 外形寸法 53

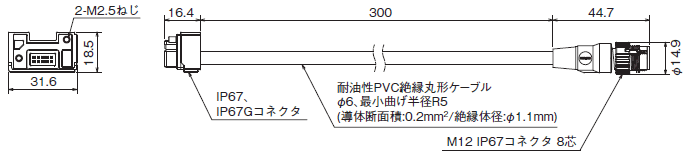

受光器用本体ケーブル互換用(F3SJ-B/A互換用)(形F39-JGR3K-SJ-D)

F3SG-SR / PGシリーズ 外形寸法 54

投光器用本体ケーブル互換用(F3SG-RE互換用)(形F39-JGR3K-RE-L)

F3SG-SR / PGシリーズ 外形寸法 55

受光器用本体ケーブル互換用(F3SG-RE互換用)(形F39-JGR3K-RE-D)

F3SG-SR / PGシリーズ 外形寸法 56

投光器用・本体ケーブル互換用(MS4800互換用)(形F39-JGR3K-MS-L)

F3SG-SR / PGシリーズ 外形寸法 57

受光器用・本体ケーブル互換用(MS4800互換用)(形F39-JGR3K-MS-D)

F3SG-SR / PGシリーズ 外形寸法 58

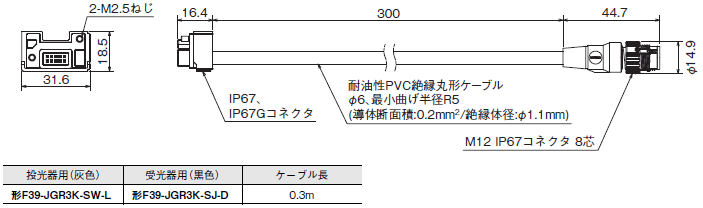

投光器用本体ケーブル互換用(F3SJ-A-TS/-T、F3SJ-B-TS/-T、F3SG-RA-TS互換用)(形F39-JGR3K-SW-L)

F3SG-SR / PGシリーズ 外形寸法 59

受光器用本体ケーブル互換用(F3SJ-A-TS/-T、F3SJ-B-TS/-T、F3SG-RA-TS互換用)(形F39-JGR3K-SJ-D)

F3SG-SR / PGシリーズ 外形寸法 60

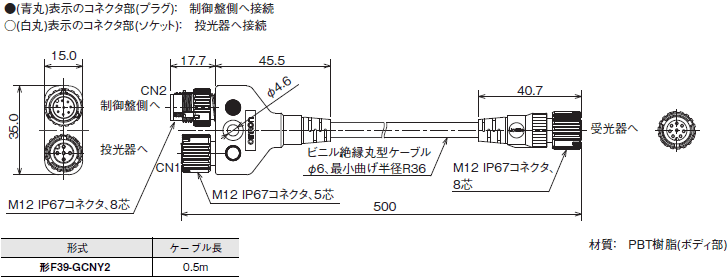

Y字形ジョイントプラグ/ソケット 両側コネクタ(形F39-GCNY2)

F3SG-SR / PGシリーズ 外形寸法 61

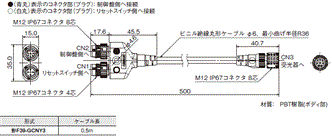

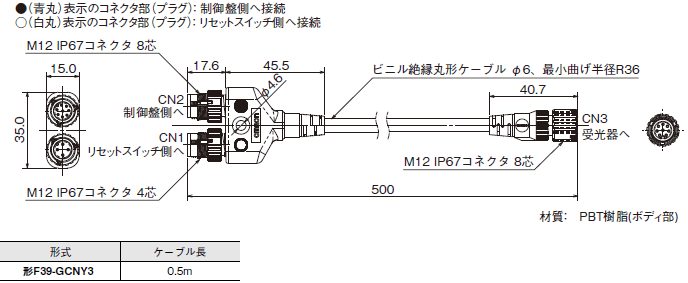

リセットスイッチコネクタ(形F39-GCNY3)

F3SG-SR / PGシリーズ 外形寸法 62

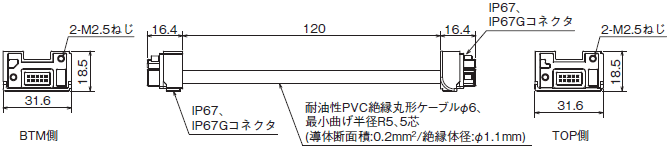

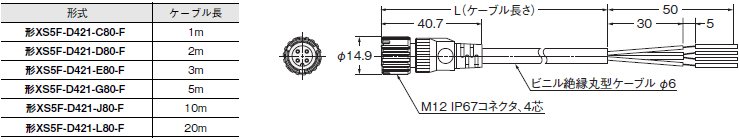

ケーブル付コネクタ ソケット片側コネクタ (形XS5F-D421-□80-F)

F3SG-SR / PGシリーズ 外形寸法 63

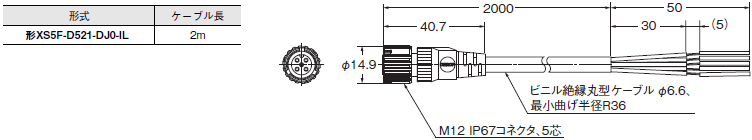

IO-Linkケーブル(片側コネクタ) (形XS5F-D521-DJ0-IL)

F3SG-SR / PGシリーズ 外形寸法 64

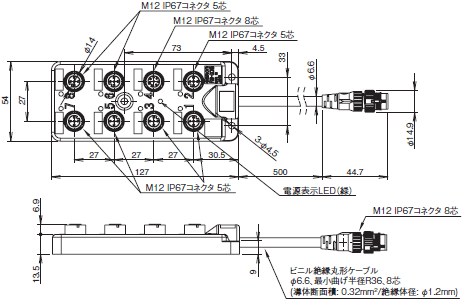

ミューティングセンサコネクタボックス

形F39-GCN5

F3SG-SR / PGシリーズ 外形寸法 65

ミューティングセンサスタンド

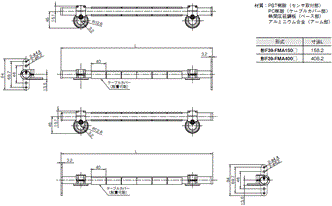

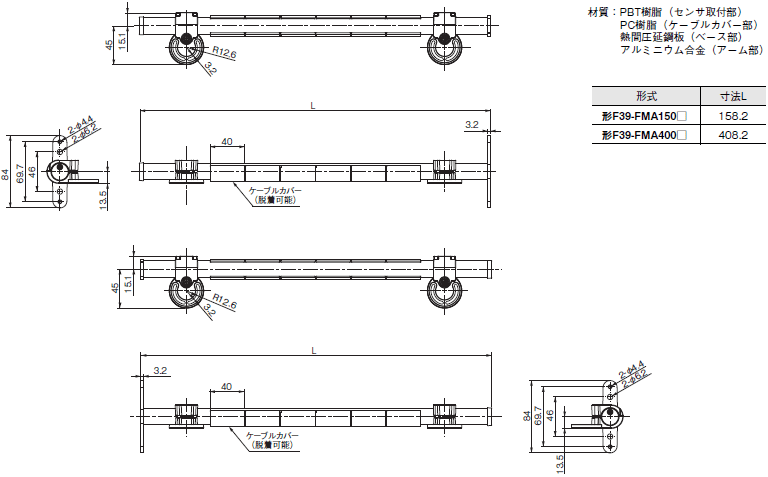

ミューティングセンサスタンド(形F39-FMA□□□□)

F3SG-SR / PGシリーズ 外形寸法 66

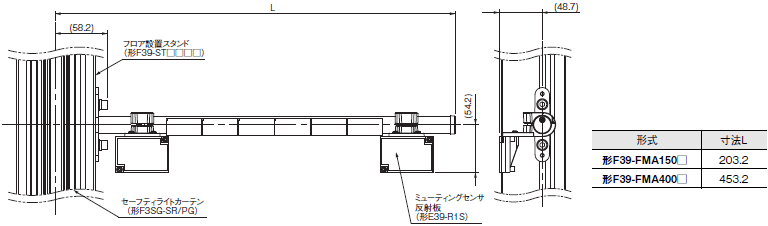

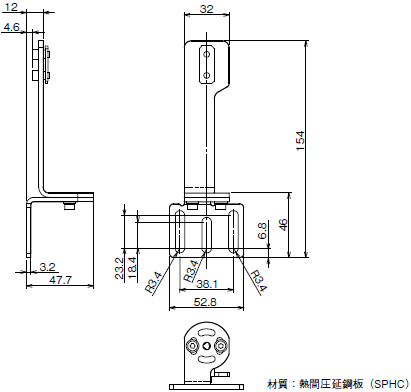

ミューティングセンサスタンド ライトカーテン固定金具(形F39-LMAF1)

F3SG-SR / PGシリーズ 外形寸法 67

・ 組付寸法

ミューティングセンサスタンド ライトカーテン固定金具(形F39-LMAF1)に形F39-FMA□□□□-Tを取り付ける場合

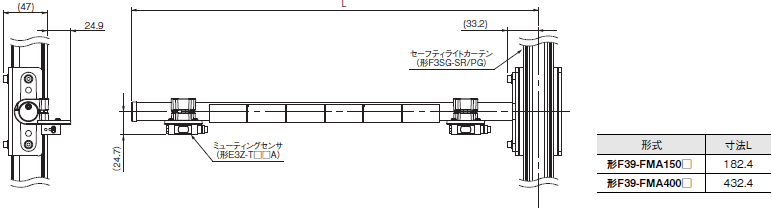

F3SG-SR / PGシリーズ 外形寸法 68

フロア設置スタンド(形F39-ST□□□□)に形F39-FMA□□□□-Rを取り付ける場合

F3SG-SR / PGシリーズ 外形寸法 69

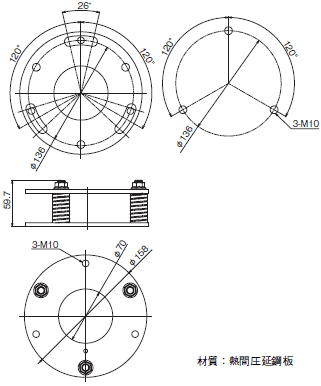

スタンド角度調整ベース

形F39-STB

F3SG-SR / PGシリーズ 外形寸法 70

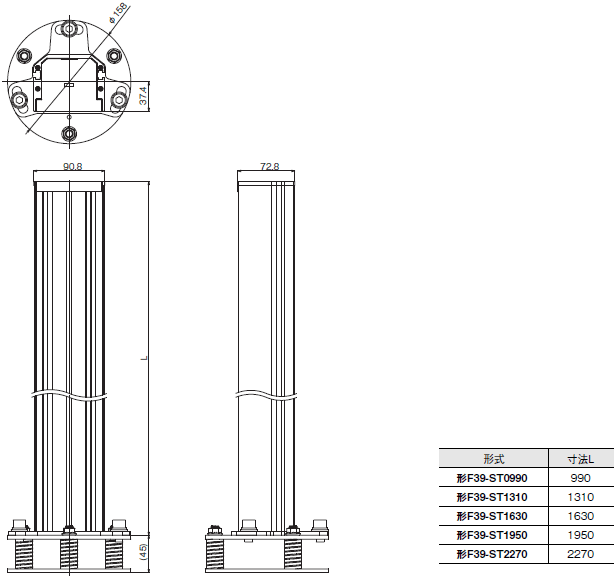

フロア設置スタンド

形F39-ST□□□□

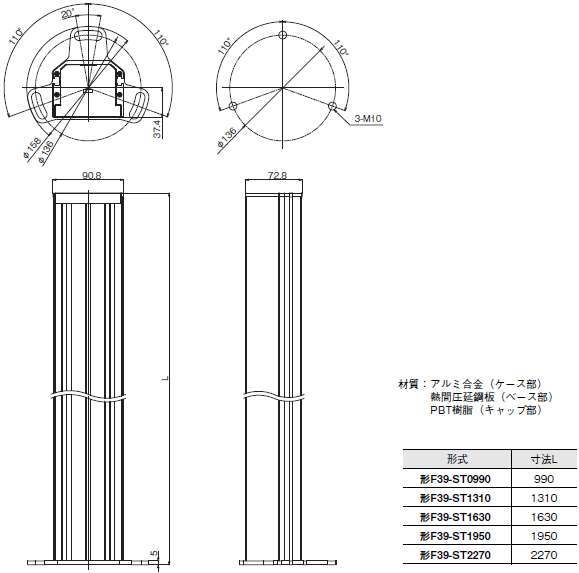

F3SG-SR / PGシリーズ 外形寸法 71

・組付寸法(スタンド角度調整ベース/フロア設置スタンド)

F3SG-SR / PGシリーズ 外形寸法 72

フロア設置ミラー

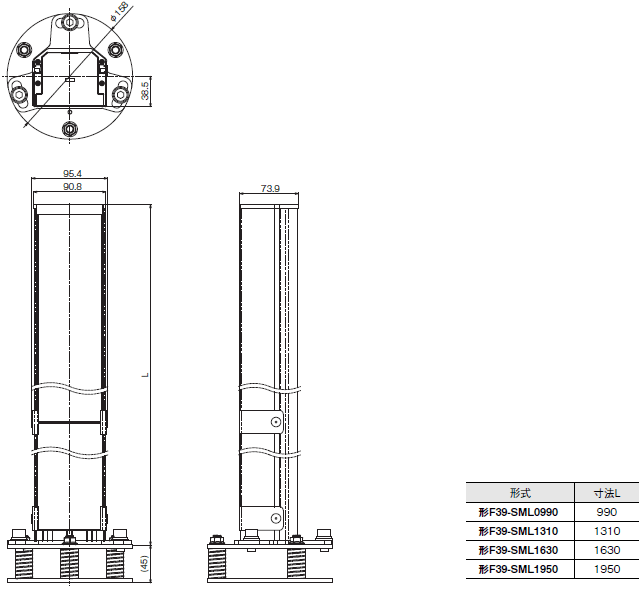

形F39-SML□□□□

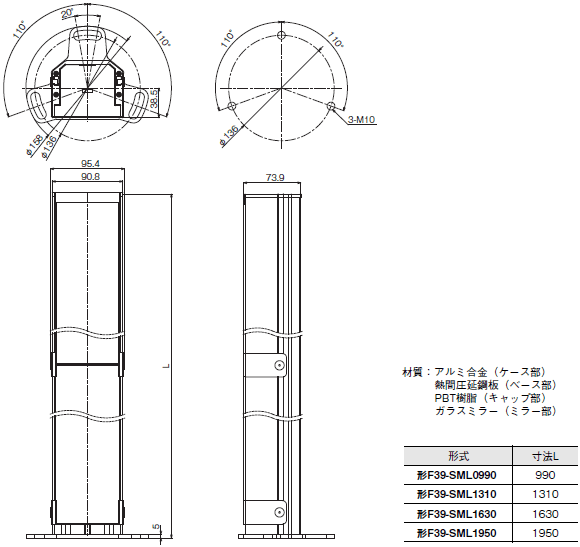

F3SG-SR / PGシリーズ 外形寸法 73

・組付寸法(スタンド角度調整ベース/フロア設置ミラー(形F39-SML))

F3SG-SR / PGシリーズ 外形寸法 74

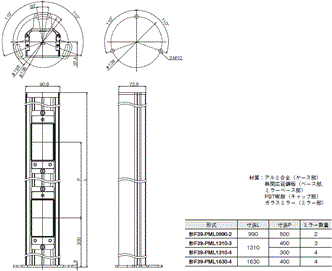

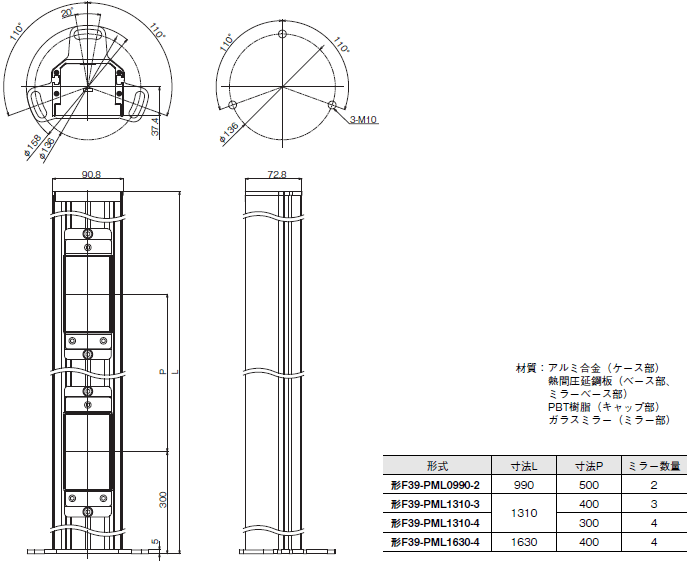

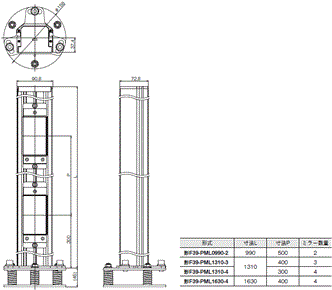

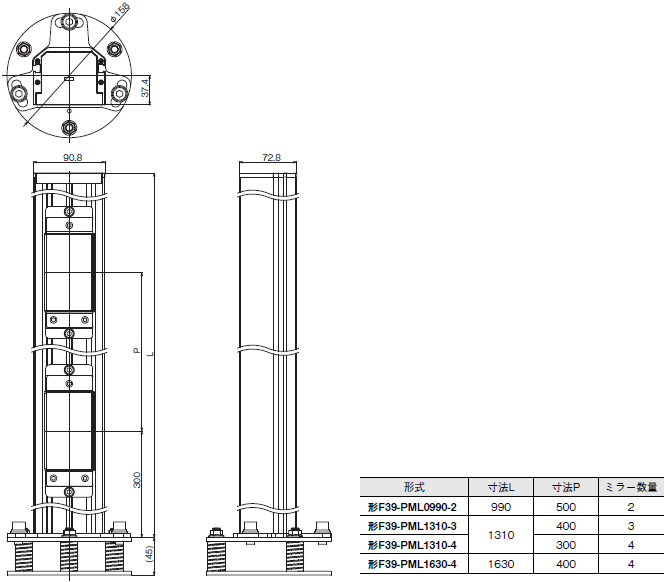

形F39-PML□□□□

F3SG-SR / PGシリーズ 外形寸法 75

・組付寸法(スタンド角度調整ベース/フロア設置ミラー(形F39-PML))

F3SG-SR / PGシリーズ 外形寸法 76

レーザポインタ

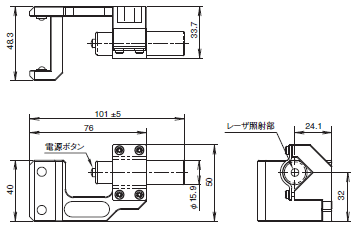

形F39-PTS

F3SG-SR / PGシリーズ 外形寸法 77

材質:
レーザモジュール部ケース:アルミ
取付部:アルミ、ステンレス

ランプ

ランプ(別売:形F39-SGLP)

F3SG-SR / PGシリーズ 外形寸法 79

F3SG-SR-K

本体

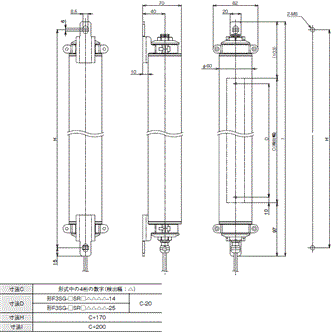

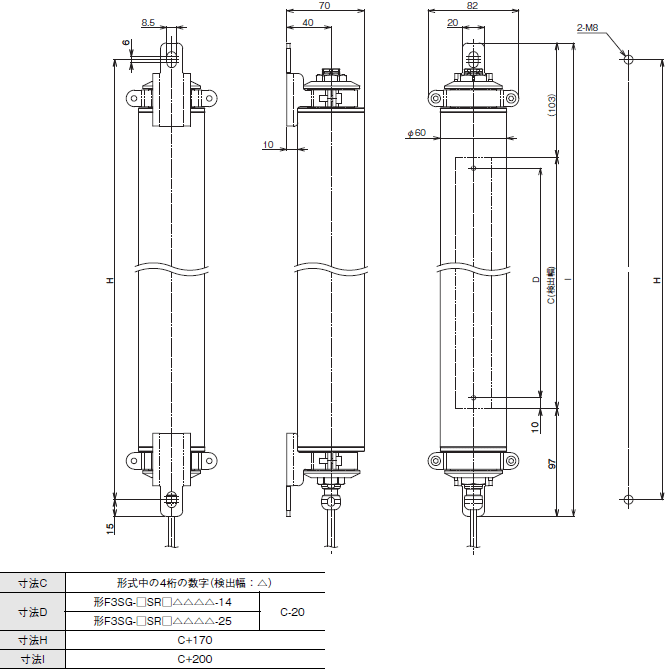

IP69Kモデル取付金具(形F39-LSGTB-K)を取り付ける場合

背面取り付け/側面取りつ付け時共通

F3SG-SR / PGシリーズ 外形寸法 82

アクセサリ

取付金具

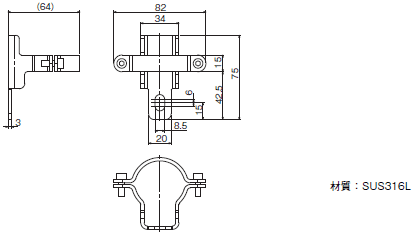

IP69Kモデル取付金具(別売:形F39-LSGTB-K)

F3SG-SR / PGシリーズ 外形寸法 84
