2023/06 受注終了

HS-360Xシリーズ

ハンディDPM コードリーダ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

ダウンロード

OMRON MICROSCAN SYSTEMSのサイトから「CAD/マニュアル(英語)」をダウンロードいただけます。

適用コード バーコード UPC/EAN、 UPC/EAN with supplementals、 Bookland EAN、 ISSN、 UCC Coupon Extended Code、
Code 128、 GS1-128、 ISBT 128、 ISBT Concatenation、 Code 39、 Code 39 Full ASCII、 Trioptic
Code 39、 Code 32、 Code 93、 Code 11、 Interleaved 2 of 5、 Discrete 2 of 5、 Codabar、 MSI、
Chinese 2 of 5、 Matrix 2 of 5、 Korean 3 of 5、 GS1 DataBarバリエーション
2次元バーコード PDF417、 MicroPDF417、 Compositeコード、 TLC-39、 DataMatrix、 QR Code、 MicroQR、Aztec、
Han Xin、 GS1-QR、 GS1-DM
郵便コード US Postnet、 US Planet、 UK Postal、 Japan Post、 Australia Post、 Royal Mail 4 State Customer、
UPU 4 State Postal FICS(Post US4)、 USPS 4 State Postal (Post US3)
読取り性能 視野(水平×垂直)公称値 31°(水平)× 23°(垂直)
ロール角 0~360°
ピッチ角 ±60°
スキュー角 ±60°
1回の充電で可能なスキャン数 最大100,000回
最小解像度 Code : 0.0762mm
PDF417 : 0.1016mm
DataMatrix : 0.1016mm
インタフェース USB、 RS-232
本コードリーダは、 USB経由で以下のプロトコルをサポートしています。
HID Keyboard(初期値)、 SNAPI、 COM Port Emulation、 USB CDC
電源電圧 DC5V ±10% @360mA(RMS typical)
光源 照準パターン : Class 2レーザ 655nm
照明 : リスク免除グループ 温白色 LED、 赤色634nm LED
環境仕様 周囲温度範囲 ワイヤレスタイプ
動作時 : -20~+50℃、 保存時 : -40~+70℃
有線タイプ
動作時 : -30~+50℃、 保存時 : -40~+70℃
周囲湿度範囲 5~95%RH(ただし、 氷結・結露しないこと)
耐落下衝撃性能 2.4mの高さからコンクリート面に複数回落下しても動作可能(室温)
保護構造 IP65/IP67
ESD 20kV 気中放電、 10kV 接触放電
耐周辺光 0~10,037 Foot-Candles、
0~108,000 Lux
質量 ワイヤレスタイプ : 約402g(バッテリを含む)
有線タイプ : 約304g(ケーブルは除く)
外形サイズ ワイヤレスタイプ : 185(H)×143(D)×77(W)mm
有線タイプ : 185(H)×132(D)×77(W)mm

クレードル

電源電圧 ホストから給電 5.0V±10%
外部電源 12.0V±5%
消費電流
(Typ値)
充電なし 80mA 5V時、30mA 12V時
フル充電モード 1200mA 5V時(BC1.2)、 475mA( 非BC1.2)、 700mA 12V時
安全充電モード 400mA 5V時、 200mA 12V時
インタフェース USB、 RS-232
無線機 Bluetooth、 屋外範囲/環境で最大100m
Serial Port & HID Profiles、
2.402~2.480GHz 適応型周波数ホッピング(802.11 無線ネットワークと共存)
3Mbit/s(2.1Mbit/s)Classic Bluetooth用
1Mbit/s(0.27Mbit/s)Low Energy用
周囲温度範囲 動作時 : -20~+50℃、 保存時 : -40~+70℃
充電温度 公称値 : 0~40℃、 理想値 : 5~35℃
周囲湿度範囲 5~95%RH(ただし、 氷結・結露しないこと)
ESD 25kV 気中放電、 10kV 接触放電
質量 約390g
外形サイズ 82.6(H)×229.4(D)×99.8(W)mm
安全規格 UL/EN/IEC 60950-1+AM2
EMC IEC61000-4-(2、 3、 4、 5、 6、 11)
EMI FCC Part 15 Class B、 ICES-003 Class B
Japan VCCI Class B

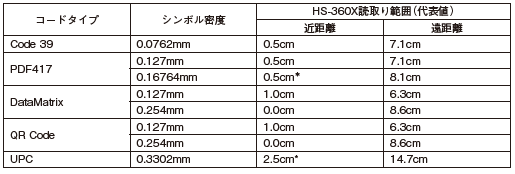

読取り範囲

HS-360Xシリーズ 定格/性能 3

* 視野およびコード幅に制限があります。デコーダエフォートレベル1(DPM モードオフ)で、印画紙のバーコードを30fcd の周囲光条件で測定された読み取り範囲です。
