NX-CSG / SL5 / SI / SO

NXシリーズ 通信コントロールユニット/セーフティコントロールユニット

NX-CSG / SL5 / SI / SO

大規模から中規模アプリケーションで柔軟な安全システムを実現

※ Web特別価格提供品

動画でご紹介

EtherNet/IP™で世界中の工場の安全に貢献する、NX-SL5について、動画でシンプルに解説します。

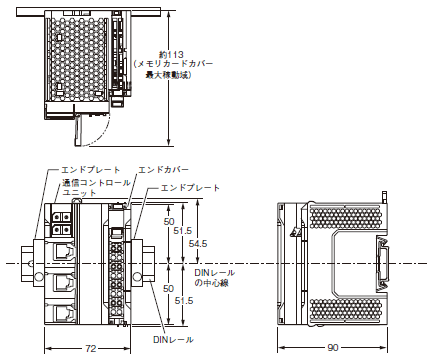

(単位:mm)

通信コントロールユニット 形NX-CSG320

セーフティCPUユニット 形NX-SL5500/SL5700

NX-CSG / SL5 / SI / SO 外形寸法 2

セーフティ入力ユニット 形NX-SIH400/SID800
セーフティ出力ユニット 形NX-SOH200/SOD400

NX-CSG / SL5 / SI / SO 外形寸法 3

*1. ロット番号が2014年12月までのものでは1.35mm です。
*2. DINレール座面からセーフティI/Oユニット表面までの寸法です。

エンドカバー 形NX-END02

NX-CSG / SL5 / SI / SO 外形寸法 5

*DINレール座面からエンドカバー表面までの寸法です。

SDメモリーカード 形HMC-SD291/SD491

NX-CSG / SL5 / SI / SO 外形寸法 6
