ZW-SQシリーズ

ファイバ同軸変位センサ センサヘッド

ZW-SQシリーズ

超小型・超軽量 どんな材質でも安定測定

※ Web特別価格提供品

超高精度インライン測定を極める

白色共焦点方式のZWによる高精度安定測定と装置への組み込み易さを動画で分かりやすくご説明します。

(単位:mm)

センサヘッド

角型ストレートタイプ

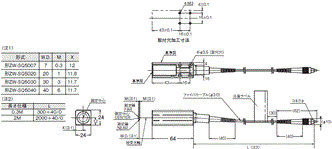

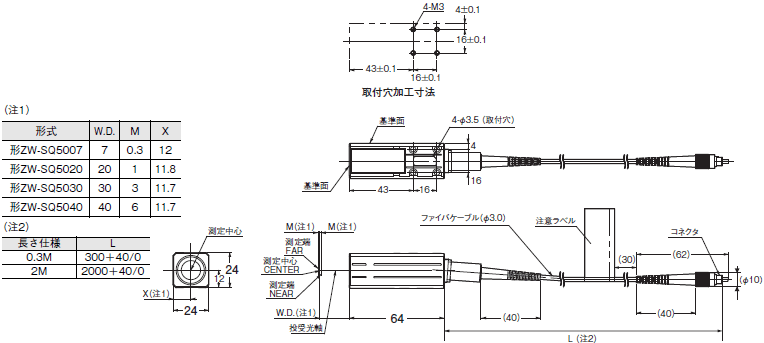

形ZW-SQ5007 □M/-SQ5020 □M/-SQ5030 □M/-SQ5040 □M

ZW-SQシリーズ 外形寸法 1

角型ライトアングルタイプ

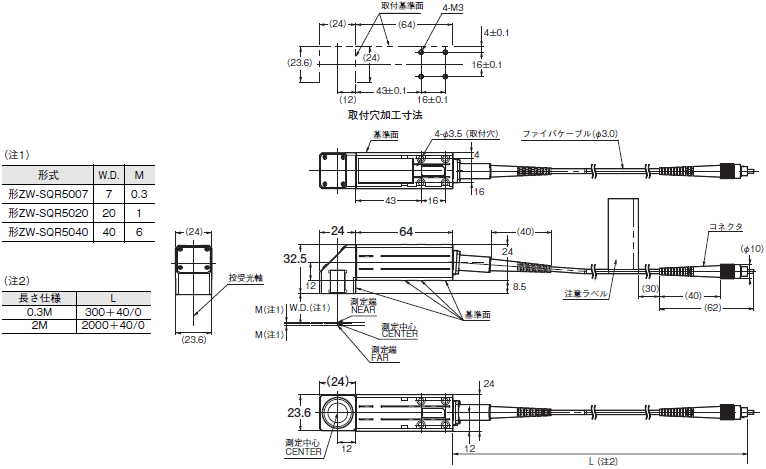

形ZW-SQR5007 □M/-SQR5020 □M/-SQR5040 □M

ZW-SQシリーズ 外形寸法 2

センサコントローラ

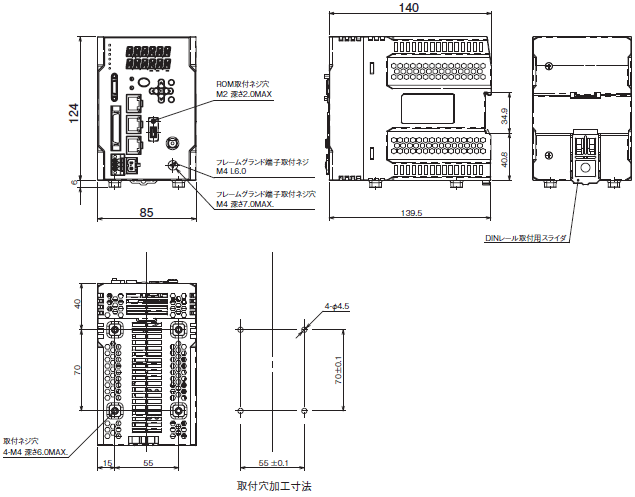

形ZW-5000□

ZW-SQシリーズ 外形寸法 3

延長用ファイバケーブル

形ZW-XF5002R/XF5005R/XF5010R/XF5020R/XF5030R

ZW-SQシリーズ 外形寸法 4
