丸型耐油コネクタ（M12 スマートクリック）
この商品について
関連情報
情報更新 : 2019/01/15
| 定格電流 | 4A |
|---|---|
| 定格電圧 | DC250V |
| 接触抵抗（コネクタ部） | 40mΩ以下（20mV以下、100mA以下にて） |
| 絶縁抵抗 | 1,000MΩ以上（DC500Vにて）＊1 |
| 耐電圧（コネクタ部） | AC1,500V 1min（リーク電流1mA以下） |
| 保護構造 | IP67（IEC60529）
IP69K（ISO20653（旧DIN規格 40050 PART9）） オムロン耐油コンポーネント評価基準＊2 合格 （切削油種類 JIS K 2241:2000規定の切削油剤、温度：35℃以下） |
| 挿抜耐久 | 50回 |
| ロック強度 | 引張り：100N/15s、回転：1N･m/15s |
| ケーブル保持力 | 引張り：100N/15s、回転：1N･m/15s |
| ロック操作力 | 0.1～0.25N･m |
| 使用温度範囲 | -25～+70℃ ＊3 |
| 使用湿度範囲 | 20～85%RH |
＊1. 工場出荷時の状態です。
＊2.「オムロン耐油コンポーネント評価基準」とは、オムロン独自の耐久性評価基準です。
耐油コネクタ（形XS5F/W-X）が正しくかん合された状態での保護構造性能です。
耐油コネクタ（形XS5F/W-X）のコネクタがなくコード芯線が出ている部分は、本性能の対象外です。
＊3. ただし、ロボットケーブルについては、 可動時の断線を考慮し0～＋70℃の温度範囲でご使用ください。

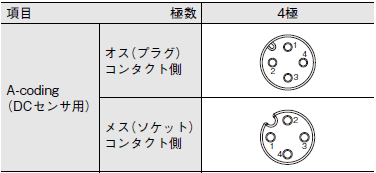

| 項目 | 形XS5F/W-X | 形XS5F/W-XR |
|---|---|---|
| 耐油強化PVCケーブル | 耐油強化PVCロボットケーブル | |
| コンタクト | 銅合金/金めっき | |
| 固定具 | 亜鉛合金/ニッケルめっき | |
| 固定具（爪）＊ | ステンレス | |
| コンタクトブロック | PBT樹脂 | |
| Oリング | HNBR/フッ素ゴム | |
| カバー | PBT樹脂 | |
| ケーブル | UL 758（AWM）φ6
AWG20 |
UL 758（AWM）φ6
AWG21 |
＊プラグのみ
