(単位:mm)

本体

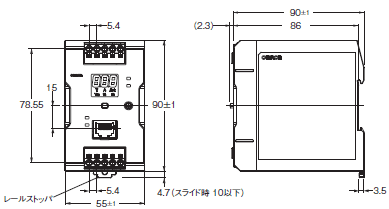

形S8VK-X03005-EIP(30W)
形S8VK-X06012-EIP(60W)
形S8VK-X06024-EIP(60W)

S8VK-X 外形寸法 2

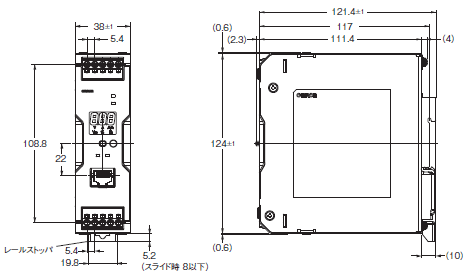

形S8VK-X09024□-EIP(90W)
形S8VK-X12024□-EIP(120W)

S8VK-X 外形寸法 3

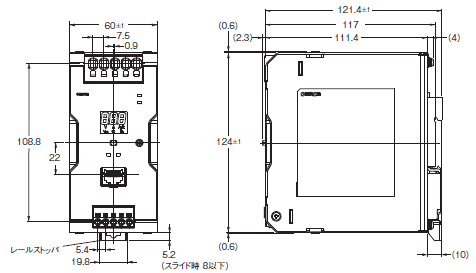

形S8VK-X24024□-EIP(240W)

S8VK-X 外形寸法 4

形S8VK-X48024□-EIP(480W)

S8VK-X 外形寸法 5
S8VK-X 外形寸法 6

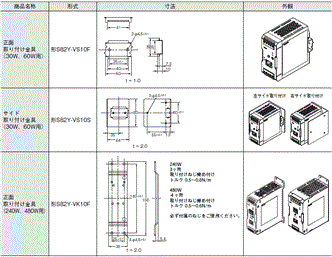

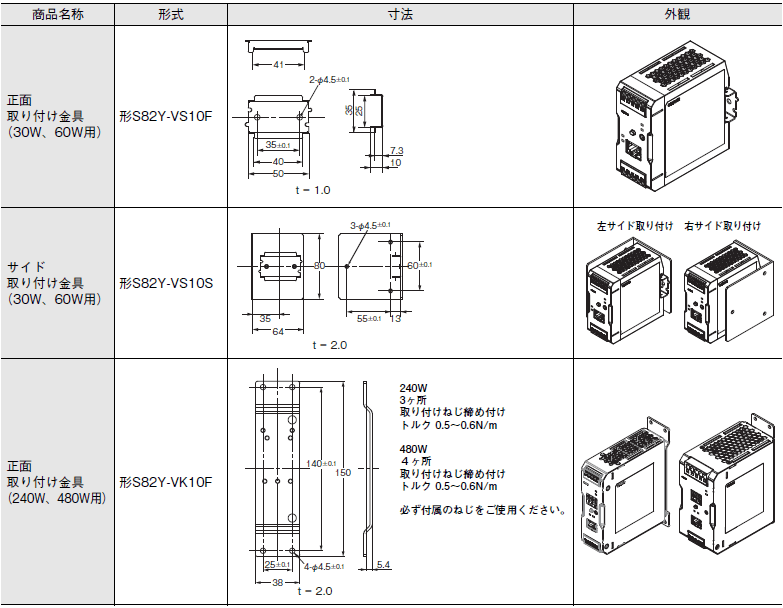

DINレール取り付け用品(別売品)

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S8VK-X 外形寸法 8

支持レール(アルミ製)

形PFP-100N2

S8VK-X 外形寸法 9

止め金具(エンドプレート)

形PFP-M

S8VK-X 外形寸法 10

注1. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、
   鉄製DINレールをお使いください。
 2. 製品が横すべりをするような場合は、エンドプレート(形PFP-M)を本体の両端に取り付けてください。
