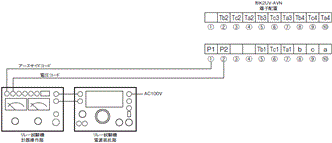

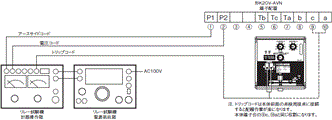

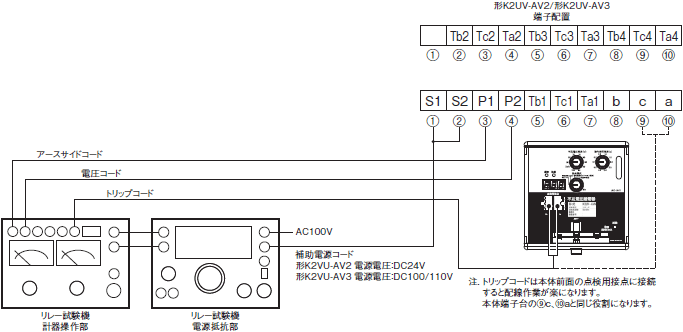

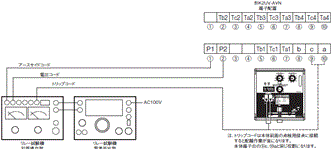

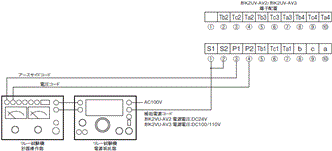

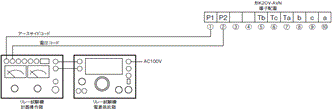

現場での動作電圧試験配線図、動作時間試験配線図、試験方法と判定基準を下記に示します。
・本試験を行う場合、主回路は必ず停電していることを確認の上、実施してください。
・下記試験回路例は市販のOVR/UVR試験装置を使った事例です。市販の試験装置の取扱いについては各試験機メーカーへお問い合わせください。
デジタル形電圧継電器
この商品について
関連情報
情報更新 : 2017/11/13
現場での動作電圧試験配線図、動作時間試験配線図、試験方法と判定基準を下記に示します。
・本試験を行う場合、主回路は必ず停電していることを確認の上、実施してください。
・下記試験回路例は市販のOVR/UVR試験装置を使った事例です。市販の試験装置の取扱いについては各試験機メーカーへお問い合わせください。

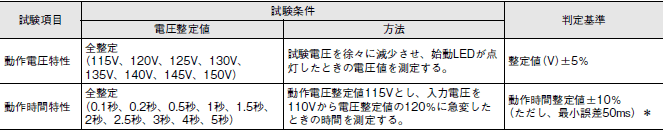

*最小誤差50msとは、例えば0.1秒に整定した場合、50msの誤差を発生する可能性があることを意味します。

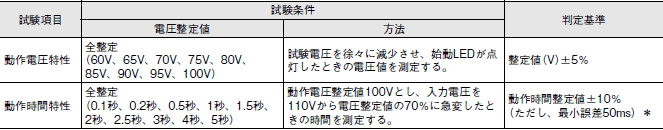

*最小誤差50msとは、例えば0.1秒に整定した場合、50msの誤差を発生する可能性があることを意味します。
