G7VC-OC16-B7

リレーターミナル(形B7A・PLCコネクタタイプ接続用)

G7VC-OC16-B7

形B7Aリンクターミナル・PLCコネクタタイプと接続可能 コンパクトな出力リレーターミナル

※ Web特別価格提供品

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

本体

出力ターミナル

区別 点数 コネクタ側のコモン線処理 定格電圧 形式 標準価格(¥)
リレー出力 16点(1a×16) NPN対応( 3659_lu_1_1 コモン) DC24V 形G7VC-OC16-B7 24,000

オプション(別売)

リンクターミナルシリーズ

I/O
区別
配線タイプ 形状 伝送遅延時間 出力形態 エラー時の
出力処理
形式 標準価格
(¥)
出力
(受信)
PLCコネクタ
16点タイプ
3659_lu_2_1 標準
(TYP、10.2ms)
NPNオープン
コレクタ
50mA/点
HOLD 形B7A-R6A13 11,000
LOAD OFF 形B7A-R6A33
高速
(TYP、3ms)
HOLD 形B7A-R6A18
LOAD OFF 形B7A-R6A38

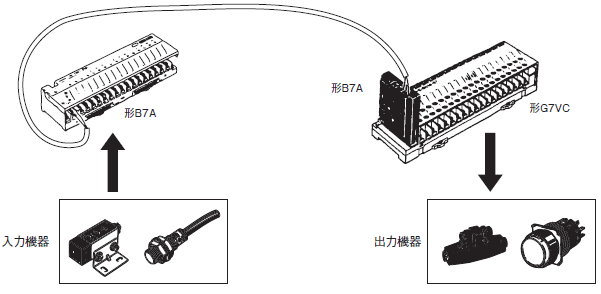

ケーブル接続例 形B7Aと形G7VC-OC16-B7の組み合わせ

G7VC-OC16-B7 種類/価格 6

短絡板

形式 標準価格(¥)
形G78-V02 123

レール取りつけ用品
