本形式基準は、形式から仕様などの意味をご理解いただくために記載しています。 各記号を組み合わせたすべての形式がご用意できるということではありませんのでご注意ください。
この商品について
関連情報
- 商品カテゴリ共通
- FAシステム機器
- 産業用PC プラットフォーム
情報更新 : 2021/01/04
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

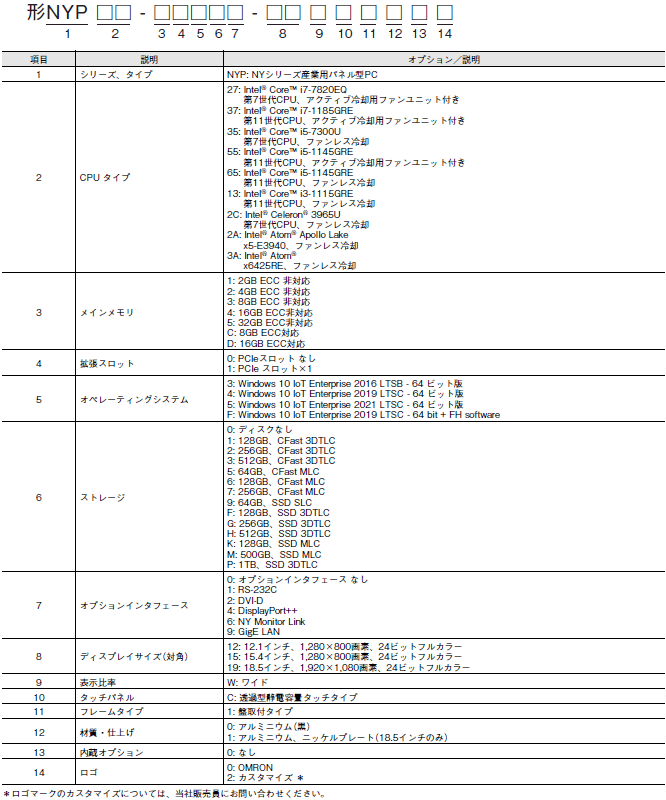

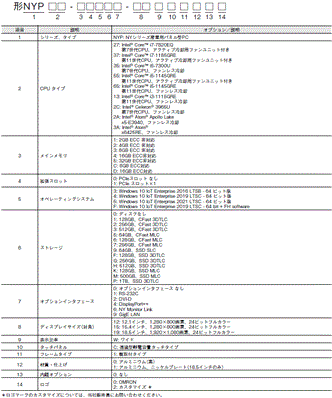

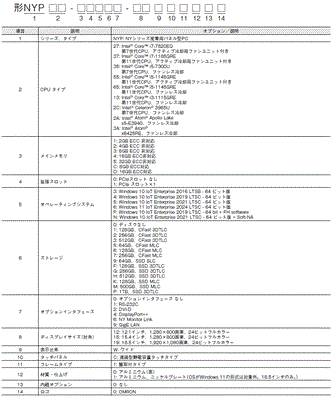

形式基準
種類／標準価格
産業用PCプラットフォーム NYシリーズ
推奨形式
産業パネル型PCの推奨形式をご紹介します。この他の形式をご希望の場合は当社販売員までお問い合わせください。
| 商品名称 | 仕様 | 形式 | ||||||
|---|---|---|---|---|---|---|---|---|
| ディスプレイ
サイズ |
オペレーティング
システム |
CPUタイプ | メイン
メモリ |
ストレージ容量 | インターフェース
オプション |
PCIe-slot | ||
| 産業用
パネル型 PC |
12.1インチ | Windows 10 IoT
Enterprise 2016 LTSB - 64ビット版 |
Intel® Core™
i5-7300U |
8GB | 256GB
CFast type (MLC) |
なし | なし | 形NYP35-30370-12WC1000 |
| Intel® Celeron™
3965U |
8GB | 256GB
CFast type (MLC) |
なし | なし | 形NYP2C-30370-12WC1000 | |||
| Windows 10 IoT
Enterprise 2019 LTSC - 64ビット版 |
Intel® Core™
i7-7820EQ |
8GB | 128GB
CFast type (MLC) |
なし | なし | 形NYP27-30460-12WC1000 | ||
| Intel® Atom®
x5-E3940 |
4GB | 128GB
CFast type (MLC) |
なし | なし | 形NYP2A-20460-12WC1000 | |||
| 15.4インチ | Windows 10 IoT
Enterprise 2016 LTSB - 64ビット版 |
Intel® Core™
i5-7300U |
8GB | 256GB
CFast type (MLC) |
なし | なし | 形NYP35-30370-15WC1000 | |
| Intel® Celeron™
3965U |
8GB | 256GB
CFast type (MLC) |
なし | なし | 形NYP2C-30370-15WC1000 | |||
| Windows 10 IoT
Enterprise 2019 LTSC - 64ビット版 |
Intel® Core™
i7-7820EQ |
8GB | 128GB
CFast type (MLC) |
なし | なし | 形NYP27-30460-15WC1000 | ||
| Intel® Atom®
x5-E3940 |
4GB | 128GB
CFast type (MLC) |
なし | なし | 形NYP2A-20460-15WC1000 | |||
| 18.5インチ | Windows 10 IoT
Enterprise 2016 LTSB - 64ビット版 |
Intel® Core™
i5-7300U |
8GB | 256GB
CFast type (MLC) |
なし | なし | 形NYP35-30370-19WC1000 | |
| Intel® Celeron™
3965U |
8GB | 256GB
CFast type (MLC) |
なし | なし | 形NYP2C-30370-19WC1000 | |||
| Windows 10 IoT
Enterprise 2019 LTSC - 64ビット版 |
Intel® Core™
i7-7820EQ |
8GB | 128GB
CFast type (MLC) |
なし | なし | 形NYP27-30460-19WC1000 | ||
| Intel® Atom®
x5-E3940 |
4GB | 128GB
CFast type (MLC) |
なし | なし | 形NYP2A-20460-19WC1000 | |||
アクセサリ
オプションハードウェア
| 商品名称 | 仕様 | 形式 | 標準価格（￥） | |
|---|---|---|---|---|
| SDメモリカード | カード種別：SDカード
容量：2GB フォーマット：FAT16 |
◎ | 形HMC-SD291 | 30,000 |
| カード種別：SDHCカード
容量：4GB フォーマット：FAT32 |
◎ | 形HMC-SD491 | 53,000 | |
| カード種別：SDHCカード
容量：16GB フォーマット：FAT32 |
形HMC-SD1A1 | オープン価格 | ||
| USBメモリ | 容量：2GB | ◎ | 形FZ-MEM2G | オープン価格 |
| 容量：8GB | ◎ | 形FZ-MEM8G | オープン価格 | |
| ストレージデバイス ＊1 | ストレージの種類：HDD
容量：320GB |
形NY000-AH00 | オープン価格 | |
| ストレージの種類：HDD
容量：500GB |
形NY000-AH01 | オープン価格 | ||
| ストレージの種類：HDD
容量：1TB |
形NY000-AH02 | オープン価格 | ||
| ストレージの種類：SSD SLC
容量：32GB |
形NY000-AS00 | オープン価格 | ||
| ストレージの種類：SSD SLC（Apacer）
容量：64GB |
形NY000-AS01 | オープン価格 | ||
| ストレージの種類：SSD SLC（Hagiwara）
容量：64GB |
形NY000-AS03 | オープン価格 | ||
| ストレージの種類：SSD MLC（Innodisk）
容量：128GB |
形NY000-AS04 | オープン価格 | ||
| ストレージの種類：SSD MLC
容量：500GB |
形NY000-AS05 | オープン価格 | ||
| ストレージの種類：SSD 3DTLC
容量：1TB |
形NY000-AS07 | オープン価格 | ||
| ストレージの種類：SSD MLC（Innodisk）
容量：256GB |
形NY000-AS08 | オープン価格 | ||
| ストレージの種類：CFast MLC
容量：64GB |
形NY000-AT00 | オープン価格 | ||
| ストレージの種類：CFast MLC
容量：128GB |
形NY000-AT01 | オープン価格 | ||
| ストレージの種類：CFast MLC
容量：256GB |
形NY000-AT02 | オープン価格 | ||
| DVIケーブル | ケーブル長：2m
DVI-D対応 最小曲げ半径：36mm |
形NY000-AC00 2M | オープン価格 | |
| ケーブル長：5m
DVI-D対応 最小曲げ半径：36mm |
形NY000-AC00 5M | オープン価格 | ||
| 電源 | ・出力電圧：DC24V
・プッシュインPlus |
形S8VK-G□□□24 |  『S8VK-G データシート
（SGTC-055）』をご確 認ください。 |
|
| ・出力電圧：DC24V
・EtherNet/IP、Modbus TCP対応 |
形S8VK-X□□□24A-EIP | 『S8VK-X カタログ
（SGTC-067）』をご確 認ください。 |
||
| ・出力電圧：DC24V
・コンパクト |
形S8VK-S□□□24 | 『S8VK-S データシート
（SGTC-062）』をご確 認ください。 |
||
| ・出力電圧：DC24V
・三相200V系入力 |
形S8VK-WA□□□24 | 『S8VK-WA データシート
（SGTC-073）』をご確 認ください。 |
||
| UPS ＊2 | バックアップ処理時の出力電圧：
DC24V±5% |
◎ | 形S8BA | 『S8BA データシート
（PPDC-001）』をご 確認ください。 |
| UPS 通信ケーブル | ・ケーブル長：2 m
・信号出力（BL、TR、BU、WB） ・リモートON/OFF 入力 ・UPS 停止信号入力（BS） |
◎ | 形S8BW-C02 | 8,000 |
注. 形NY000-AS02は、2018年11月末に受注終了しております。
＊1. CFast ストレージは形NYP35-□0、形NYP2C-□0でご利用可能です。詳細は当社販売員にお問い合わせください。
＊2. リビジョンナンバー04以上。
UPSのリビジョンナンバーは、製品および製品梱包に貼られたシリアル番号表示ラベルに記載されています。
予備部品
産業用パネル型PCには、以下の予備部品が用意されています。
| 商品名称 | 仕様 | 形式 | 標準価格（￥） | |
|---|---|---|---|---|
| バッテリ＊ | 産業用パネル型PCには、バッテリ1個が付属していま
す。このバッテリは、リアルタイムクロックに電源を 供給します。 バッテリは産業用パネル型PC内部にあります。 寿命：5年 25℃ |
◎ | 形CJ1W-BAT01 | 4,200 |
| ファンユニット | ファンユニットは、アクティブ冷却機能を備えた産業
用パネル型PCで使用できます。 寿命: 温度40℃、湿度15～65%RH、連続動作で 70,000時間。 保管寿命：6か月（無通電での保管期限です。） |
形NY000-AF00 | オープン価格 | |
| 付属品キット | 付属品キットには以下の付属品が含まれています。
・電源コネクタ ・ I/Oコネクタ ・ドライブ取り付け用ドライブブラケット ・ドライブ取り付け用取り付けねじ4本 ・PCIeカード取り付け用PCIeカードサポート ・PCIeカード取り付け用PCIeカードクリップ |
形NY000-AK00 | オープン価格 | |
| 電源コネクタ（10個）産業用ボックス型PC、
産業用パネルPC用 |
形NY000-AK01 | オープン価格 | ||
＊電池交換可能な形式のみ。
インストールされているサポートソフト
| 項目 | 説明 |
|---|---|
| Industrial PC Support Utility | Industrial PC Support Utilityは、産業用パネル型PCの問題の診断および解決を支援するソフトウェア
ユーティリティです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial PC Tray Utility | Industrial PC Tray Utilityは、産業用PC、関連デバイス、および関連ソフトウェアの現在の状態に関す
る情報を提供するソフトウェアユーティリティです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial PC System API | Industrial PC System APIを使うと、産業用パネル型PCの情報を取得したりLEDの状態を設定したりす
るプログラムを、プログラマが作成できます。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial Monitor Utility | オプションのオムロン製産業用モニタ用。Industrial Monitor Utilityは、接続済みの産業用モニタの設定
や表示を調整するためのユーザインタフェースです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial Monitor
Brightness Utility |
オプションのオムロン製産業用モニタ用。Industrial Monitor Brightness Utilityは、接続中のすべての産
業用モニタの画面のバックライトの輝度を調整するソフトウェアユーティリティです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial Monitor API | オプションのオムロン製産業用モニタ用。Industrial Monitor APIによって、プログラマはアプリケー
ションを作成し、ハードウェア機能をコントロールしたり、接続された産業用モニタから情報を取得 したりできます。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial PC Rescue Disk
Creator |
Industrial PC Rescue Disk Creatorは、産業用PCのオペレーティングシステムのバックアップと復元に
使用できるレスキューディスクを作成します。産業用ボックス型PCおよび産業用パネル型PCにプリイ ンストールされています。 |
Soft-NA
| 商品名称 | 仕様 | ライセンス数 | メディア | 形式 | 標準価格（￥） | |
|---|---|---|---|---|---|---|
| Soft-NA | Soft-NAは、FA生産現場の情報を表示し、必要に
応じて操作を行うことができる産業用表示器とし ての安全性・信頼性・保守性を両立したソフト ウェアです。次の環境で動作します。 OS：Windows 10 Pro バージョン1903以上 64ビット版 |
なし
（メディアのみ） |
DVD | ◎ | 形NA-RTSM | 9,800 |
| 1ライセンス版 | USB
ドングル |
◎ | 形NA-RTLD01 | 165,000 | ||
| 3ライセンス版 | 形NA-RTLD03 | 475,000 | ||||
| 10ライセンス版 | 形NA-RTLD10 | 1,378,000 | ||||
動作環境
| 項目 | システム要件 | |
|---|---|---|
| OS | Windows 10 Pro バージョン1903以上64ビット版 | |
| プロセッサ | Intel Atom® x5-E3940プロセッサ相当以上のプロセッサ | |
| RAM | 4GB以上 | |
| インストールに必要なハードドライブの空き領域 | 1GB以上 | |
| 光学ディスク装置 | DVD-ROMドライブ | |
| 通信ポート | USB | USB2.0 Type-A×2 ＊1 |
| LAN | Ethernet×2 ＊1 | |
＊1. 1ポートはプロジェクト転送用のため、該当の経路を使用しない場合は不要です。
注. Soft-NAのシステム構成は、NAシリーズカタログ（カタログ番号：SBSA-038）を参照ください。
