産業用PCプラットフォーム NYシリーズ 産業用ボックス型PC

IPC RTOSコントローラ ソフト開発 サポートサイト

BSP(Board Support Package)のご提供や、年間パスポートをご購入のお客様に各種情報のダウンロードとテクニカルサポートのサービスを提供します。

性能仕様

項目 形NYB1E-
□1□□□
形NYB1E-
□2□□□
形NYB27-
□1□□□
形NYB27-
□2□□□
形NYB25-
□□□□□
*4
形NYB1C-
□□□□□
*4
形NYB35-
□1□□□
形NYB35-
□2□□□
形NYB2C-
□1□□□
形NYB27-
□0□□□
形NYB35-
□0□□□
形NYB2C-
□0□□□
形NYB2A-
□0□□□
メイン
システム
CPU CPUタイプ Intel® Xeon®
E3-1515M v5
Intel®
Core™
i7-7820EQ
Intel®
Core™
i5-4300U
Intel®
Celeron®
Processor
2980U
Intel®
Core™
i5-7300U
Intel®
Celeron®
Processor
3965U
Intel®
Core™
i7-7820EQ
Intel®
Core™
i5-7300U
Intel®
Celeron®
Processor
3965U
Intel®
Atom®
x5-E3940
コア数/スレッド数 4/8 4/8 2/4 2/2 2/4 2/2 4/8 2/4 2/2 4/4
プロセッサー・
ベース動作周波数
2.8GHz 3.0GHz 1.9GHz 1.6GHz 2.6GHz 2.2GHz 3.0GHz 2.6GHz 2.2GHz 1.6GHz
ターボ・ブースト
利用時の最大周波数
3.7GHz 3.7GHz 2.9GHz - 3.5GHz - 3.7GHz 3.5GHz - 1.8GHz
キャッシュ 8MB 8MB 3MB 2MB 3MB 2MB 8 MB 3MB 2MB 2MB
冷却の詳細 アクティブ冷却(ファン) パッシブ冷却(ファンレス) アクティブ
冷却
(ファン)
パッシブ冷却(ファンレス)
CPUカテゴリ Industrial (100% operation minimal 10yr)
メモリ メモリサイズ*1 8GB、16GB
または32GB
8GB、16GB
または32GB
2GB、4GBま
たは8GB
2GB、4GBま
たは8GB
4GBまたは
8GB
4GBまたは
8GB
8GB、
16GBまた
は32GB
8GBまたは
16 GB
4GBまたは
8 GB
2GB、4GB
または8GB
メモリタイプ DDR4(ECC) DDR4
(non ECC)
DDR3L(non ECC) DDR4(non ECC) DDR3L
(non ECC)
Trusted platform module
(TPM)
使用可能
グラフィックスコントローラ Intel® Iris™ Pro
Graphics。
最大2個の
独立画面。
Intel® HD Graphics。 最大2個の独立画面。
Intel® Iris™
Pro Graphics
P580
Intel® HD
Graphics
630
Intel® HD
Graphics
4400
Intel® HD
Graphics
Intel® HD
Graphics
620
Intel® HD
Graphics
610
Intel® HD
Graphics
630
Intel® HD
Graphics
620
Intel® HD
Graphics
610
Intel® HD
Graphics
500
ウォッチドッグ あり
オペレー
ティング
システム
Windows OS Windows 10 IoT
Enterprise 2016 LTSB
- 64ビット版
Windows Embedded
Standard 7
- 32ビット版
Windows Embedded
Standard 7
- 64ビット版
Windows 10 IoT
Enterprise 2016
LTSB - 64ビット版
Windows 10 IoT
Enterprise 2016
LTSB - 64ビット版
Windows
10 IoT
Enterprise
2019
LTSC -
64ビット
Windows 10 IoT
Enterprise 2016
LTSB - 64ビット版
Windows 10
IoT
Enterprise
2019 LTSC
- 64 ビット版
リアルタイムOS - Wind River
VxWorks 7
with Acontis
EtherCAT
Master
-
- Wind River
Linux 7 with
Acontis
EtherCAT
Master
-
ストレージ
デバイス
ドライブ
*1
ハードディスク
ドライブ
・320GB、
500GBま
たは1TB
シリアル
ATA 3.0
・500GB、
1TB
シリアル
ATA3.0
・320GB
シリアルATA 3.0
・320GB
 シリアルATA 3.0
なし
ソリッド
ステート
ドライブ
SLC ・64GB
シリアルATA 3.1
・32GBまたは
64GBモデル
シリアルATA3.1
・64GB
シリアルATA 3.1
なし
MLC ・128GB、
500GB
シリアル
ATA 3.1
・128GB、
256GB、
500GB
シリアル
ATA 3.1
・128GB
シリアルATA 3.1
・64GB、128GB、 256GB
シリアルATA 3.1 CFast
3DT
LC
なし 1TB なし
ドライブベイ(HDD/SSD)
*2
2 2 2 1 2 2 CFast slot CFast slot CFast slot CFast slot
ハードウェアRAID対応 形NYB1E-
□2□□□
のみ
形NYB27-
□2□□□
のみ
なし 形NYB35-
□2□□□
のみ
なし
コネクタ 電源コネクタ DC24V
I/Oコネクタ 入力×2(電源ON/OFF入力およびUPSモード入力)および出力×1(産業用ボックス型PCの電源状態出力)
USB2.0
準拠
Aタイプ
使用可能ポート数 2
最大電流 500mA
最大ケーブル長 5m
USB3.0
準拠
Aタイプ
使用可能ポート数 2
最大電流 900mA
最大ケーブル長 3m
Ethernet
接続
コネクタ
使用可能ポート数 3
物理層 10BASE-T、100BASE-TX、1000BASE-T
DVI
コネクタ
ビデオ
インタフェース
デジタルまたはアナログ デジタル専用
解像度 最大1920×1200ピクセル、60Hz
DVIケーブル最大長 接続されたモニタの種類と解像度により異なる
オプション
コネクタ
(1つを
選択)
RS-232C 標準Dサブ9ピンコネクタ なし
DVI-D ビデオ
インタフェース
デジタル専用 なし
解像度 最大1920×1200ピクセル、60Hz なし
DVIケーブル最大長 接続されたモニタの種類と解像度により異なる なし
NY
Monitor
Link
ビデオ
インタフェース
デジタル専用
解像度 最大1280×800ピクセル、60Hz
コネクタタイプ RJ45
推奨ケーブル、
ケーブル最大長
S/FTP、Cat.6A、100m
USB最大 速度 280Mbps
GigE
LAN
Physical layer 10BASE-T、100BASE-TX、
1000BASE-T
なし
PCIe
カード
スロット
構成内容 Gen3対応×4(4レーン) Gen2対応×1(1レーン) Gen3対応×2(2レーン) なし
カードの高さ 標準、4.20インチ(106.7mm) *3 なし
カードの長さ ハーフ、6.6インチ(167.65mm) なし
バッテリ 形式 形CJ1W-BAT01 交換不可 形CJ1W-
BAT01
交換不可
寿命 5年 25℃ 10年 40℃*5 5年 25℃ 10年 40℃*5
ファン
ユニット
形式 形NY000-AF00 ファンレス 形NY000-
AF00
ファンレス
寿命 温度40℃、
湿度15~65%RH、
連続動作で70,000時間
- 温度40℃ 、
湿度15~
65%RH、
連続動作で
70,000時間
-
LED PWR、ERR、 HDD、 RUN

*1. すべての組み合わせの形式がご用意できるということではありませんのでご注意ください。詳細は当社販売員にお問い合わせください。
*2. 形式によって、1台または2台のドライブに対応します。
*3. 2.536インチ(64.4mm)ロープロファイルカードには対応していません。
*4. Windows版では、新規採用には新しい世代のCPUをお勧めします。
*5. バッテリの寿命はご使用環境に依存します。通常は20年以上です。

電気仕様

項目 形NYB1E-
□□□□□
形NYB27-
□1□□□
形NYB27-
□2□□□
形NYB25-
□□□□□
形NYB1C-
□□□□□
形NYB35-
□1□□□
形NYB35-
□2□□□
形NYB2C-
□1□□□
形NYB27-
□0□□□
形NYB35-
□0□□□
形NYB2C-
□0□□□
形NYB2A-
□0□□□
CPUタイプ Intel®
Xeon®
E3-1515M
v5
Intel®
Core™
i7-
7820EQ
CPU
Intel®
Core™
i5-4300U
CPU
Intel®
Celeron®
2980U CPU
Intel®
Core™
i5-7300U
Intel®
Celeron®
Processor
3965U
Intel®
Core™
i7-
7820EQ
Intel®
Core™
i5-7300U
Intel®
Celeron®
3965U
Intel®
Atom®
x5-E3940
定格電源電圧 DC24V、非絶縁
許容電源電圧範囲 DC20.4~28.8V
接地方法 D種接地(第3種接地)
突入電流 DC24V時12A以下/6ms(常温でコールドスタート時)
オーバーボルテージカテゴリ カテゴリII:IEC 61010-2-201に該当
EMCイミュニティレベル IEC 61131-2: ゾーンB
RTC精度 周囲温度55℃: 月差-3.5~+0.5分
周囲温度25℃: 月差-1.5~+1.5分
周囲温度0℃: 月差-3~+1分
電源ボタン寿命 10万回
バッテリ寿命 25℃で5年(形CJ1W-BAT01バッテリ) 40℃で10年 25℃で5年
(形CJ1W-
BAT01
バッテリ)
40℃で10年
ファン寿命 40℃の連続運転で8年 - - - - 40℃の
連続運転で
8年
- - -
消費
電力
*
最大消費電力
(ドライブと増設部を含む)
121W 121W 75W 66W 69W 50W 101W 61W 42W 41W
最大消費電力
(ドライブと増設部を除く)
86W 86W 52W 45W 46W 27W 86W 46W 27W 26W
ドライブ HDD 320GB 2W -
HDD 500GB 2W -
HDD 1TB 2W -
SSD SLC 32GB 2W -
SSD SLC 64GB 2W -
SSD MLC 128GB 2W -
SSD MLC 500GB 3W -
SSD 3DTLC 1TB - 3W -
CFast MLC 64GB - 1W
CFast MLC 128GB - 1W
CFast MLC 256GB - 1W
増設部 USB 最大14W((5V時、2×500mA)+(5V時、2×900mA))
PCIe 15W以下 5W以下 5W以下 5W以下 5W以下 -

注. 詳細は「NYシリーズ 産業用ボックス型PC ユーザーズ マニュアル(SBCA-431)」を参照ください。
*総消費電力は、使用する産業用ボックス型PCに取り付けられたすべての機器の消費電力の合計になります。
産業用ボックス型PCとの接続でUPS 形S8BAの動作を保証するためには所定のUPSと電源の組合せをご使用いただく必要があります。

項目 形NYB1E/形NYB27 形NYB25/形NYB1C/形NYB35/形NYB2C/形NYB27-□0/形NYB2A
最小電源要件 電源 240W 120W
UPS 240W 120W

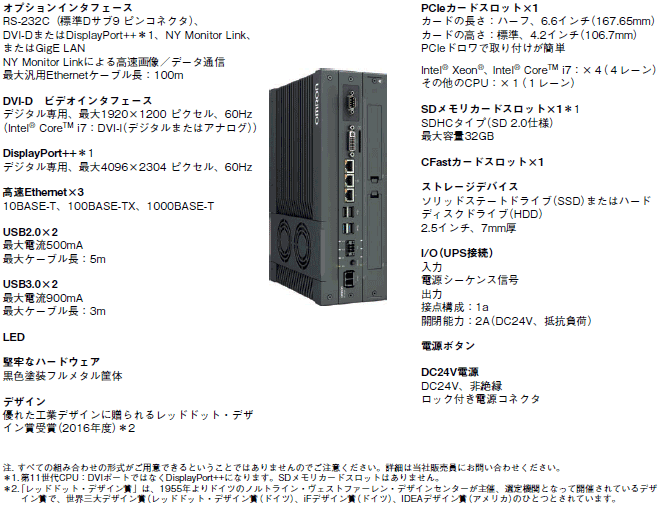

構成品と機能

オムロンの産業用PCプラットフォームが目指すのは、技術者が進化するICT技術を自由に活用し、より良い、より速い、より安全な装置や設備を一気に開発できるようにすること。産業用ボックス型PCは、オムロンの品質基準に基づき、産業用途で求められる高いロバスト性や信頼性に対応できるよう設計されています。また、保守が必要な構成品(HDD/SDD、FAN、電池、PCIeカード)にシステムの外側から簡単にアクセスできます。電子部品の収納部を開ける必要がないため、故障のリスクを減らせます。

NYB 定格/性能 6

一般環境仕様

項目 仕様
使用環境 使用周囲温度 *1 0~55℃
保存周囲温度 *1 -20~70℃
使用周囲湿度 *1 10~90%RH(結露しないこと)
保存周囲湿度 *1 10~90%RH(結露しないこと)
使用周囲雰囲気 腐食性ガスがないこと
使用標高 2,000m以下
耐ノイズ性(動作中) IEC 61000-4-4に準拠、2kV(電源ライン)
耐振動(動作中) IEC 60068-2-6に準拠
SSDを搭載したボックス型PCの場合:5~8.4Hz
(振幅3.5mm、8.4~150Hz、9.8m/s2、X、Y、Z 各方向10回)
HDDを搭載したボックス型PCの場合、耐振動性は取り付け方向 *2によって異なります。
耐衝撃(動作中) IEC 60068-2-27に準拠
147m/s2(X、Y、Z各方向3回)
取り付け方法 縦置き、壁掛け
汚染度 2以下:IEC 61010-2-201に該当
適合規格 *3 EU 指令対応:EMC 指令 2014/30/EU(EN 61131-2)、韓国電波法登録、
RCM、cULus、RoHS指令、EAC

*1. 許容周囲温度および周囲湿度は、製品タイプ、CPU タイプ、取り付け方向、およびストレージデバイスタイプによって異なります。
*2. 耐振動は、ボックス型PCの取り付け方向とストレージデバイスの種類によって異なります。

取り付け方向 SSDまたはCFastカード HDD
縦置き 9.8m/s2 2.5m/s2
壁掛け 4.9m/s2

ストレージデバイス仕様

項目 形式仕様
形式 形NY000-
AS00
形NY000-
AS01
形NY000-
AS03
形NY000-
AS04
形NY000-
AS05
形NY000-
AS07
形NY000-
AS08
形NY000-
AH00
形NY000-
AH01
形NY000-
AH02
形NY000-
AT00
形NY000-
AT01
形NY000-
AT02
容量 32GB 64GB 64GB 128GB 500GB 1TB 256GB 320GB 500GB 1TB 64GB 128GB 256GB
タイプ SSD(SLC) SSD
(SLC)
SSD
(MLC)
SSD
(MLC)
SSD
(3DTLC)
SSD
(MLC)
HDD HDD HDD CFast
(MLC)
CFast
(MLC)
CFast
(MLC)
S.M.A.R.T. の
サポート
あり
回転速度 - - - - - - - 5,400 r/min - - -
インタフェース シリアルATA 3.1 シリアルATA 3.0 シリアルATA 3.0
持続標準読み
出し速度
最大
160MB/s
最大
160MB/s
最大
500MB/s
最大
530MB/s
最大
415MB/s
最大
550MB/s
最大
530MB/s
- - - 最大
530MB/s
最大
530MB/s
最大
530MB/s
持続標準書き
込み速度
最大
145MB/s
最大
150MB/s
最大
370MB/s
最大
190MB/s
最大
200MB/s
最大
340MB/s
最大
210MB/s
- - - 最大
100MB/s
最大
190MB/s
最大
210MB/s
使用温度 0~70℃ 5~55℃ 5~55℃ 0~60℃ -40~85℃
使用湿度 10~95%RH
(結露しないこと)
10~
85%RH
(結露しな
いこと)
10~95%RH(結露しないこと) 8~90%RH(結露しないこと) 10~95%RH(結露しないこと)
保存温度 -40~100℃ -45~90℃ -55~95℃ -40~65℃ -55~95℃
保存湿度 10~95%RH(結露しないこと) 8~90%RH
(結露しないこと)
5~95%RH
(結露しな
いこと)
10~95%RH(結露しないこと)
寿命 書き込み
1,500TB
書き込み
3,000TB
書き込み
1,900TB
書き込み
208TB
書き込み
154TB
書き込み
1000TB
書き込み
416TB
以下の条件で約5年ま
たは起動20,000時間
のいずれか早い時点。
・101.3kPa、25℃
・月間通電333時間未
 満 *1
・通電中の動作20%
 未満 *2
・月間シーク
 1.30× 106未満
以下の条
件で平均
年間故障率
(AFR):
0.50%
・HDD
 ケース
 温度 40℃
・積算通電
 時間(POH)
 3,120時
 間以内
書き込み
125TB
書き込み
208TB
書き込み
417TB

注. 形NY000-AS02は、2018年11月末に受注終了しております。
*1. 起動時間にはスリープモードや待機モードも含まれます。
*2. 動作にはシーク、書き込み、読み込みも含まれます。
