本形式基準は、形式から仕様などの意味をご理解いただくために記載しています。 各記号を組み合わせたすべての形式がご用意できるということではありませんのでご注意ください。
NYB
産業用PCプラットフォーム NYシリーズ 産業用ボックス型PC
高い信頼性と拡張性を兼ね備えた産業用PC
一部商品は2025年12月受注終了予定。その他の一部商品も2025年8月受注終了予定。
※ Web特別価格提供品
IPC RTOSコントローラ ソフト開発 サポートサイト
BSP（Board Support Package）のご提供や、年間パスポートをご購入のお客様に各種情報のダウンロードとテクニカルサポートのサービスを提供します。
この商品について
関連情報
- 商品カテゴリ共通
- FAシステム機器
- 産業用PC プラットフォーム
情報更新 : 2025/04/01

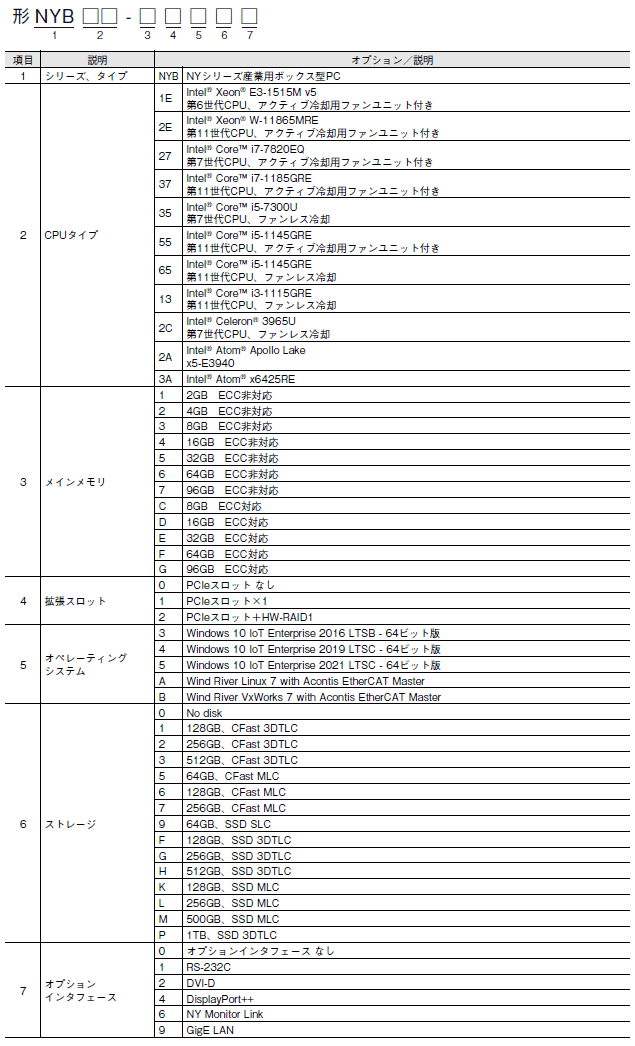

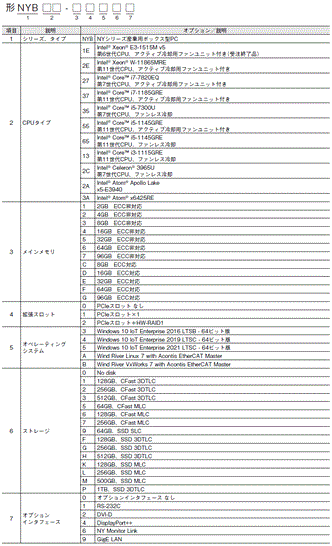

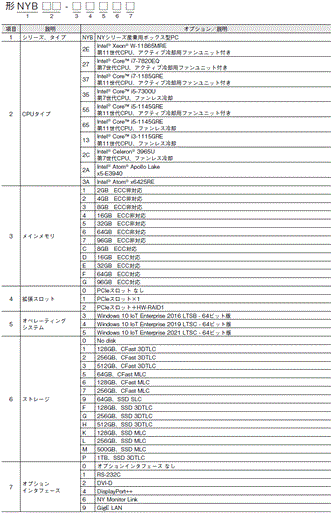

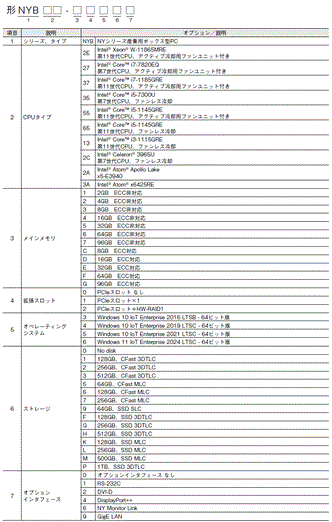

形式基準
種類
産業用PCプラットフォーム NYシリーズ
推奨形式
産業ボックス型PCの推奨形式をご紹介します。この他の形式をご希望の場合は当社販売員までお問い合わせください。
| 商品名称 | 仕様 | 形式 | |||||
|---|---|---|---|---|---|---|---|
| オペレーティング
システム |
CPUタイプ | メインメモリ | ストレージ容量 | インターフェース
オプション |
PCIe-slot | ||
| 産業用
ボックス型PC |
Windows 10
IoT Enterprise 2016 LTSB - 64ビット版 |
Intel® Xeon®
E3-1515M v5 |
8GB
（ECC非対応） |
128GB
SSD type（MLC） |
RS-232C | あり | NYB1E-313K1 |
| 8GB
（ECC対応） |
あり | NYB1E-C13K1 | |||||
| Intel® Core™
i5-7300U 8GB |
8GB
（ECC非対応） |
256GB
CFast type（MLC） |
なし | なし | NYB35-30370 | ||
| 128GB
SSD type（MLC） |
RS-232C | あり | NYB35-313K1 | ||||
| Intel® Celeron™
3965U |
8GB
（ECC非対応） |
256GB
CFast type（MLC） |
なし | なし | NYB2C-30370 | ||
| 128GB
SSD type（MLC） |
RS-232C | あり | NYB2C-313K1 | ||||
| Windows 10
IoT Enterprise 2019 LTSC - 64ビット版 |
Intel® Atom®
x5-E3940 |
4GB
（ECC非対応） |
128GB
CFast type（MLC） |
なし | なし | NYB2A-20460 | |
| 8GB
（ECC非対応） |
256GB
CFast type（MLC） |
なし | なし | NYB2A-30470 | |||
| Intel® Core™
i7-7820EQ |
8GB
（ECC非対応） |
128GB
CFast type（MLC） |
なし | なし | NYB27-30460 | ||
| 500GB
SSD type（MLC） |
RS-232C | あり | NYB27-314M1 | ||||
| 500GB×2
SSD type（MLC） Hard RAID対応 |
RS-232C | あり | NYB27-324M1 | ||||
| 1TB
SSD type（3DTLC） |
RS-232C | あり | NYB27-314P1 | ||||
| Windows 10
IoT Enterprise 2021 LTSC - 64ビット版 |
Intel® Xeon®
W-11865MRE |
32GB
（ECC非対応） |
1TB
SSD type（3DTLC） |
Ethernet | あり | NYB2E-515P9 | |
| 32GB
（ECC対応） |
NYB2E-E15P9 | ||||||
| Intel® Core™
i7-1185GRE |
16GB
（ECC非対応） |
512GB
CFast type（3DTLC） |
なし | なし | NYB37-40530 | ||
| 512GB
SSD type（3DTLC） |
Ethernet | あり | NYB37-415H9 | ||||
| Intel® Core™
i5-1145GRE |
16GB
（ECC非対応） |
256GB
CFast type（3DTLC） |
なし | なし | NYB55-40520 | ||
| 256GB
SSD type（3DTLC） |
Ethernet | あり | NYB55-415G9 | ||||
IPC RTOSコントローラ ソフトウェア、ソフトウェア開発キット
年間パスポート
年間パスポートは、最新BSPを含む各種情報のダウンロードと、電子メールによるテクニカルサポートのサービスを提供します。
2年目以降、形NY000-S□110の再購入により年間パスポートを継続できます。
| 名称 | 説明 | 形式 |
|---|---|---|
| 年間パスポート | Linux 搭載モデルをご使用の方向けのテクニカルサポートサービス | NY000-SA110 |
| VxWoks 搭載モデルをご使用の方向けのテクニカルサポートサービス | NY000-SB110 | |
| Windows搭載モデルをご使用の方向けのテクニカルサポートサービス | NY000-SC110 |
サービス内容
| 項目 | 説明 |
|---|---|
| ダウンロード | ソフトウェア、ドキュメントのダウンロード
・一般仕様 ・プログラミングガイド、サンプルプログラム ・最新のBSP ・開発環境（IDE等） |
| テクニカルサポート | 電子メールによるテクニカルサポートの実施 |
| FAQ | よくある質問をまとめたもの |
| プロダクトアドバイザリ | ノウハウ集 |
| ニュース | 更新情報などの情報通知 |

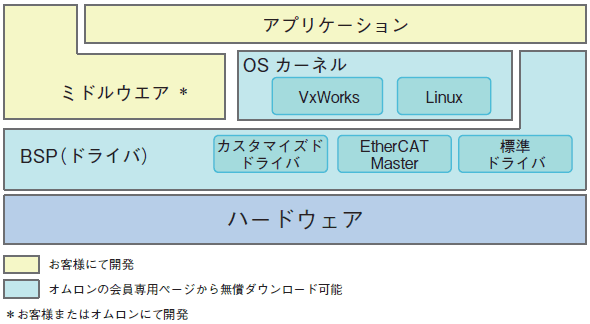

BSP（Board Support Package）
| 名称 | 説明 | 仕様 |
|---|---|---|
| Linux BSP | Linux用BSPは、会員専用ページから無償ダウンロード可能です。 | OS：Wind River Linux 7 |
| VxWorks BSP | VxWorks用BSPは、会員専用ページからライセンスを提供します。 | OS：Wind River VxWorks 7
IDE：WindRiver Workbench |
VxWorks IDE
VxWorks のアプリケーション開発を行うための統合開発環境です。
| 名称 | 説明 | 形式 |
|---|---|---|
| VxWorks IDE | VxWorks 開発環境ライセンス | NY000-LB210 |
Webサポートサービス
「IPC RTOSコントローラ ソフト開発 サポートサイト（http://www.fa.omron.co.jp/ipc_support/）」からご確認ください。
アクセサリ
オプションハードウェア
| 商品名称 | 仕様 | 形式 | 備考 |
|---|---|---|---|
| 取付金具＊1 | 縦置き | NY000-AB00 | |
| NY000-AB02 | |||
| NY000-AB04 | |||
| NY000-AB05 | |||
| 壁掛け | NY000-AB01 | ||
| SDメモリカード | カード種別：SDカード
容量：2GB フォーマット：FAT16 |
HMC-SD292 | |
| カード種別：SDHCカード
容量：4GB フォーマット：FAT32 |
HMC-SD492 | ||
| カード種別：SDHCカード
容量：16GB フォーマット：FAT32 |
HMC-SD1A2 | ||
| USBメモリ | 容量：2GB | FZ-MEM2G | |
| 容量：16GB | FZ-MEM16G | ||
| ストレージデバイス＊2 | ストレージの種類：SSD SLC
容量：32GB |
NY000-AS00 | |
| ストレージの種類：SSD SLC（Apacer）
容量：64GB |
NY000-AS01 | ||
| ストレージの種類：SSD SLC（Hagiwara）
容量：64GB |
NY000-AS03 | ||
| ストレージの種類：SSD MLC（Innodisk）
容量：128GB |
NY000-AS04 | ||
| ストレージの種類：SSD MLC
容量：500GB |
NY000-AS05 | ||
| ストレージの種類：SSD 3DTLC
容量：1TB |
NY000-AS07 | ||
| ストレージの種類：SSD MLC（Innodisk）
容量：256GB |
NY000-AS08 | ||
| ストレージの種類：SSD 3DTLC (Acon)
容量：128GB |
NY000-AS09 | ||
| ストレージの種類：SSD 3DTLC (Acon)
容量：256GB |
NY000-AS10 | ||
| ストレージの種類：SSD 3DTLC (Acon)
容量：512GB |
NY000-AS11 | ||
| ストレージの種類：SSD 3DTLC (Acon)
容量：1TB |
NY000-AS12 | ||
| ストレージの種類：SSD 3DTLC (Acon)
容量：2TB |
NY000-AS13 | ||
| ストレージの種類：CFast MLC
容量：64GB |
NY000-AT00 | ||
| ストレージの種類：CFast MLC
容量：128GB |
NY000-AT01 | ||
| ストレージの種類：CFast MLC
容量：256GB |
NY000-AT02 | ||
| ストレージの種類：CFast 3DTLC (Acon)
容量：128GB |
NY000-AT05 | ||
| ストレージの種類：CFast 3DTLC (Acon)
容量：256GB |
NY000-AT06 | ||
| ストレージの種類：CFast 3DTLC (Acon)
容量：512GB |
NY000-AT07 | ||
| DVIケーブル | ケーブル長：2m
DVI-D対応 最小曲げ半径：36mm |
NY000-AC00 2M | |
| ケーブル長：5m
DVI-D対応 最小曲げ半径：36mm |
NY000-AC00 5M | ||
| 産業用モニタ | ・LCD タッチパネル
・マルチタッチ機能 ・供給電圧：DC24V ・USB Type-A コネクタ×2 ・プログラム可能な輝度調整 ・標準モデルおよび100mケーブルモデルをご用意 |
NYM1□W-C10□□ | |
| 電源 | ・出力電圧：DC24V
・プッシュインPlus |
S8VK-G□□□24 |  『S8VK-G データシート
（SGTC-055）』をご確 認ください。 |
| ・出力電圧：DC24V
・EtherNet/IP、Modbus TCP対応 |
S8VK-X□□□24A-EIP | 『S8VK-X カタログ
（SGTC-067）』をご確 認ください。 |
|
| ・出力電圧：DC24V
・コンパクト |
S8VK-S□□□24 | 『S8VK-S データシート
（SGTC-062）』をご確 認ください。 |
|
| ・出力電圧：DC24V
・三相200V系入力 |
S8VK-WA□□□24 | 『S8VK-WA データシート
（SGTC-073）』をご確 認ください。 |
|
| UPS＊3 | バックアップ処理時の出力電圧：DC24V±5% | S8BA | 『S8BA データシート
（PPDC-001）』をご確 認ください。 |
| UPS 通信ケーブル | ・ケーブル長：2m
・信号出力（BL、TR、BU、WB） ・リモートON/OFF 入力 ・UPS 停止信号入力（BS） |
S8BW-C02 |
注. 形NY000-AS02は、2018年11月末に受注終了しております。
＊1. 必要なタイプを選択してください。：
形NY000-AB00：形NYB1E、形NYB27-□1□□□、形NYB27-□2□□□、形NYB2E-□1□□□、形NYB2E-□2□□□、
形NYB37-□1□□□、形NYB37-□2□□□、形NYB55-□1□□□、形NYB55-□2□□□
形NY000-AB02：形NYB35-□1□□□、形NYB35-□2□□□、形NYB2C-□1□□□、形NYB65-□1□□□、
形NYB65-□2□□□、形NYB13-□1□□□、形NYB13-□2□□□用
形NY000-AB04：形NYB35-□0、形NYB2C-□0、形NYB2A-□0、形NYB65-□0□□□、形NYB13-□0□□□、
形NYB3A-□0□□□用
形NY000-AB05：形NYB27-□0、形NYB2E-□0□□□、形NYB37-□0□□□、形NYB55-□0□□□用
＊2. CFast ストレージは形NYB35-□0、形NYB2C-□0、形NYP35-□0、形NYP2C-□0、形NYB2E-□0、形NYB37-□0、形NYB65-□0、形NYB55-□0、形NYB13-□0、形NYB2A-□0でご利用可能です。詳細は当社販売員にお問い合わせください。
＊3. リビジョンナンバー09以上。
UPSのリビジョンナンバーは、製品および製品梱包に貼られたシリアル番号表示ラベルに記載されています。
| 項目 | 説明 |
|---|---|
| 1 | 製品コード |
| 2 | 生産期間とシリアル番号 |
| 3 | リビジョンナンバー |
| 4 | RoHSステータス |
予備部品
産業用ボックス型PCには、以下の予備部品が用意されています。
| 商品名称 | 仕様 | 形式 |
|---|---|---|
| バッテリ | ボックス型PCには、バッテリ1個が付属しています。このバッテ
リは、リアルタイムクロックに電源を供給します。 バッテリはボックス型PC内部にあります。 寿命：5年 25℃ |
CJ1W-BAT01＊ |
| ファンユニット | ファンユニットは、アクティブ冷却機能を備えたボックス型PCで
使用できます。 寿命: 温度40℃、湿度15～65%RH、連続動作で70,000時間。 保管寿命：6か月（無通電での保管期限です。） |
NY000-AF00 |
| 付属品キット | 付属品キットには以下の付属品が含まれています。
・電源コネクタ ・ I/Oコネクタ ・ドライブ取り付け用ドライブブラケット ・ドライブ取り付け用取り付けねじ4本 ・PCIeカード取り付け用PCIeカードサポート ・PCIeカード取り付け用PCIeカードクリップ |
NY000-AK00 |
| 電源コネクタ（10個）産業用ボックス型PC、 産業用パネル型PC用 | NY000-AK01 |
＊電池交換可能な形式のみ。
インストールされているサポートソフト
| 項目 | 説明 |
|---|---|
| Industrial PC Support Utility | Industrial PC Support Utilityは、産業用ボックス型PCの問題の診断および解決を支援するソフトウェア
ユーティリティです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial PC Tray Utility | Industrial PC Tray Utilityは、産業用PC、関連デバイス、および関連ソフトウェアの現在の状態に関す
る情報を提供するソフトウェアユーティリティです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial PC System API | Industrial PC System APIを使うと、産業用ボックス型PCの情報を取得したりLEDの状態を設定したり
するプログラムを、プログラマが作成できます。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial Monitor Utility | オプションのオムロン製産業用モニタ用。Industrial Monitor Utilityは、接続済みの産業用モニタの設定
や表示を調整するためのユーザインタフェースです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial Monitor
Brightness Utility |
オプションのオムロン製産業用モニタ用。Industrial Monitor Brightness Utilityは、接続中のすべての産
業用モニタの画面のバックライトの輝度を調整するソフトウェアユーティリティです。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial Monitor API | オプションのオムロン製産業用モニタ用。Industrial Monitor APIによって、プログラマはアプリケー
ションを作成し、ハードウェア機能をコントロールしたり、接続された産業用モニタから情報を取得 したりできます。 産業用ボックス型PCおよび産業用パネル型PCにプリインストールされています。 |
| Industrial PC Rescue Disk
Creator |
Industrial PC Rescue Disk Creatorは、産業用PCのオペレーティングシステムのバックアップと復元に
使用できるレスキューディスクを作成します。産業用ボックス型PCおよび産業用パネル型PCにプリイ ンストールされています。 |
注. IPC RTOSコントローラ（形NYB□□-□□00□）ではプリインストールしてません。
Soft-NA
| 商品名称 | 仕様 | ライセンス数 | メディア | 形式 |
|---|---|---|---|---|
| Soft-NA | Soft-NAは、FA生産現場の情報を表示し、必要に応
じて操作を行うことができる産業用表示器としての 安全性・信頼性・保守性を両立したソフトウェアで す。 |
なし
（メディアのみ） |
DVD | NA-RTSM ＊1 |
| 1ライセンス版 | USB
ドングル |
NA-RTLD01 | ||
| 3ライセンス版 | NA-RTLD03 | |||
| 10ライセンス版 | NA-RTLD10 |
＊1. Soft-NAのインストーラ自体は、無償でダウンロードしていただけますので、本形式を必ずしも購入いただく必要はありません。
（https://www.fa.omron.co.jp/products/family/3792/）（ソフトウェアからダウンロード）
動作環境
| 項目 | システム要件 | ||
|---|---|---|---|
| OS | Windows 10 Pro バージョン
1903以上64ビット版 |
Windows 11 Pro バージョン
24H2以上 |
|
| プロセッサ | Intel Atom® x5-E3940プロセッサ
相当以上のプロセッサ ＊1 |
Intel Celeron® N4000プロセッサ
相当以上のプロセッサ ＊1 |
|
| RAM | 4GB以上 | ||
| インストールに必要なハードドライブの空き領域 | 1GB以上 | ||
| 光学ディスク装置 | DVD-ROMドライブ ＊2 | ||
| 通信ポート | USB | USB2.0 Type-A×2 ＊3 | |
| LAN | Ethernet×2 ＊3 | ||
＊1. Armベースのプロセッサはサポートしていません。
＊2. NA-RTSMを使用してインストールする場合に必要となります。
＊3. 1ポートはプロジェクト転送用のため、該当の経路を使用しない場合は不要です。
注. Soft-NAのシステム構成は、NAシリーズカタログ（カタログ番号：SBSA-038）を参照ください。
