産業用PCプラットフォーム NYシリーズ 産業用ボックス型PC

NYB

高い信頼性と拡張性を兼ね備えた産業用PC

※ Web特別価格提供品

IPC RTOSコントローラ ソフト開発 サポートサイト

BSP(Board Support Package)のご提供や、年間パスポートをご購入のお客様に各種情報のダウンロードとテクニカルサポートのサービスを提供します。

(単位:mm)

形NYB1E-□□□□□
形NYB27-□□□□□
形NYB25-□□□□□
形NYB1C-□□□□□

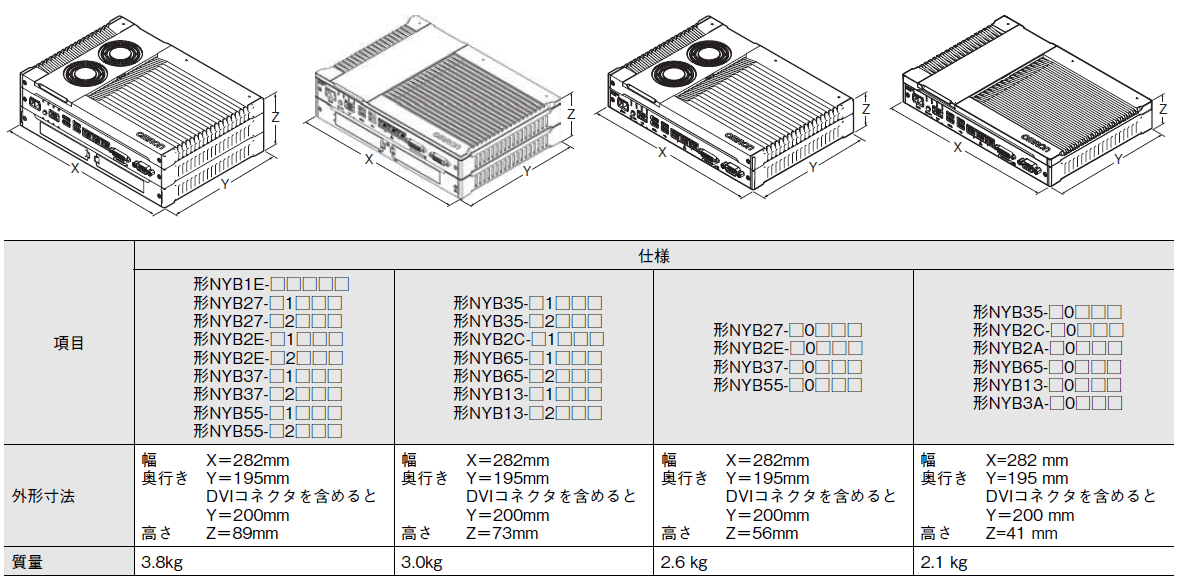

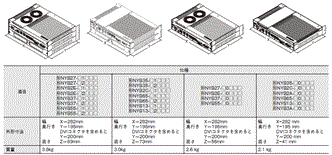

NYB 外形寸法 1

形NYB35-□□□□□
形NYB2C-□□□□□

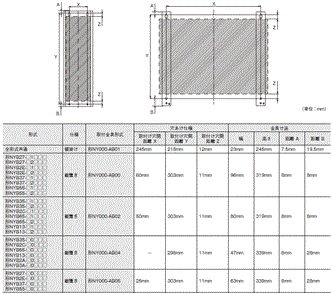

NYB 外形寸法 2

形NYB27-□0□□□

NYB 外形寸法 3

形NYB35-□0□□□
形NYB2C-□0□□□
形NYB2A-□0□□□

NYB 外形寸法 4
NYB 外形寸法 5

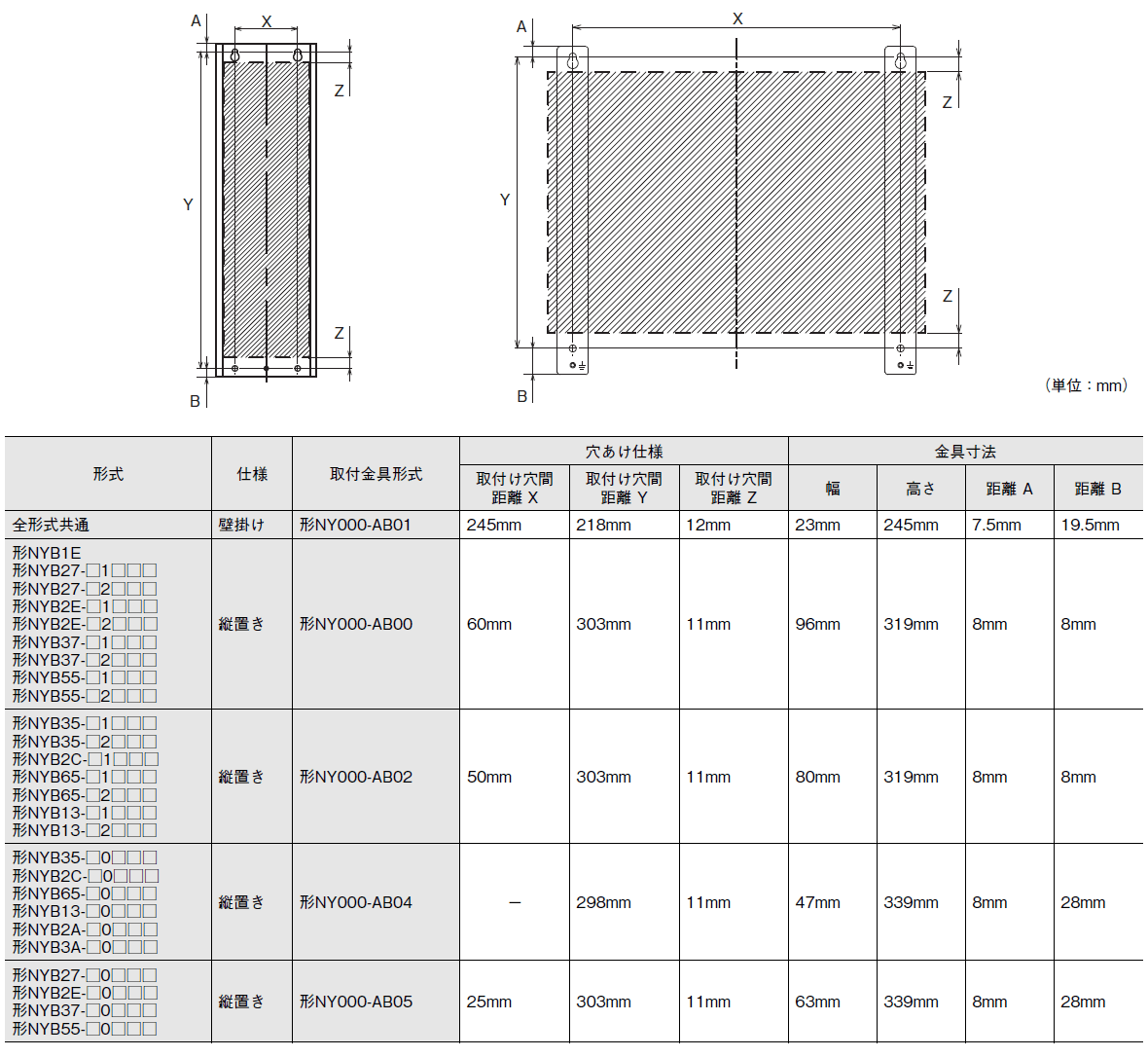

金具仕様

この取付金具にボックス型PCを取り付け、取付金具で機能接地します。
取付金具は、直径4~5mmの金属ねじで取り付けます。
縦置きおよび壁掛けの場合の取り付けねじの位置:

NYB 外形寸法 6
NYB 外形寸法 7
