EE-SX3160-W11 / 4160-W11

フォト･マイクロセンサ（透過形）

EE-SX3160-W11 / 4160-W11

溝型プリワイヤ・幅広タイプ（溝幅：9.5mm）

2026年03月受注終了予定

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2016/07/19

絶対最大定格（Ta＝25℃）

項目 記号 定格値 単位
発光側 順電流 IF 50 ＊ mA
逆電圧 VR 4 V
受光側 電源電圧 VCC 16 V
出力電圧 VOUT 28 V
出力電流 IOUT 16 mA
出力許容損失 POUT 250 ＊ mW
動作温度 Topr -25～+75 ℃
保存温度 Tstg -25～+85 ℃

＊周囲温度が25℃を越える場合は、温度定格図をご覧ください。
注1. ネジ取り付け時は、M3ネジ、スプリングワッシャ、平ワッシャを使用し、締め付けトルクは0.5N・m以下のこと
   2. リード線は応力がかかった状態で使用しないでください。

電気的および光学的特性（Ta＝25℃）

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.2 1.5 V IF＝20mA
逆電流 IR - 0.01 10 μA VR＝4V
ピーク
発光波長		 λP - 920 - nm IF＝20mA
受光側 ローレベル
出力電圧		 VOL - 0.12 0.4 V VCC＝4.5～16V，IOL＝16mA
IF＝0mA（EE-SX3160）
IF＝10mA（EE-SX4160）
ハイレベル
出力電圧		 VOH 15 - - V VCC＝16V，RL＝1kΩ
IF＝10mA（EE-SX3160）
IF＝0mA（EE-SX4160）
消費電流 ICC - 3.2 10 mA VCC＝16V
ピーク分光
感度波長		 λP - 870 - nm VCC＝4.5～16V
出力オフ時LED電流
（EE-SX3160-W11）		 IFT - 2 10 mA VCC＝4.5～16V
出力オン時LED電流
（EE-SX4160-W11）
ヒステリシス ΔH - 15 - % VCC＝4.5～16V＊1
応答周波数 f 3 - - kHz VCC＝4.5～16V＊2
IF＝15mA，IOL＝16mA
応答遅れ時間 tPLH
（tPHL）		 - 3 - μs VCC＝4.5～16V＊3
IF＝15mA，IOL＝16mA
応答遅れ時間 tPHL
（tPLH）		 - 20 - μs VCC＝4.5～16V＊3
IF＝15mA，IOL＝16mA

＊1. ヒステリシスは出力状態が反転する2 つの状態におけるLED 電流の差を百分率（％）で表したものです。
＊2. 応答周波数の測定は下図の円板を回転させた場合の値です。

EE-SX3160-W11 / 4160-W11 定格/性能 4

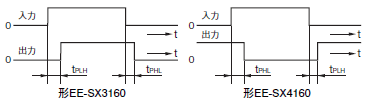

＊3. 応答遅れ時間の定義は下図のとおりです。（tPHL）、（tPLH）は形EE-SX4160に適用

EE-SX3160-W11 / 4160-W11 定格/性能 5

外装仕様

接続方式 質量（g） 材質
ケース ワイヤ絶縁体
プリワイヤタイプ 5.05 ポリカーボネート 非鉛PVC
