A7CN / A7CN-L

サムロータリスイッチ

A7CN / A7CN-L

設定は操作のしやすいスナップ動作のプッシュ式

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2012/10/12

（単位：mm）

スイッチ本体

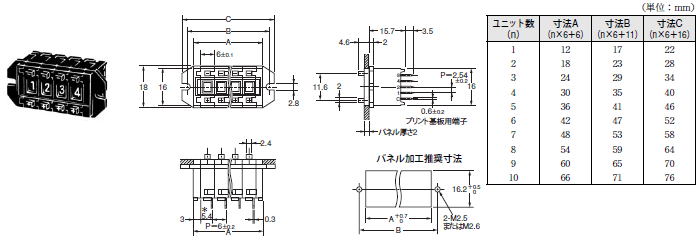

形A7CN-106-1
プリント基板用端子

A7CN / A7CN-L 外形寸法 2

注. スイッチ本体を正面から見て端子番号“C”が最下段になります。
注1. 上記寸法は両側の取りつけ板を含みます。ただし、スペアユニットが入る場合は、1個あたり6mm増えます。
注2. 指定のない寸法公差は、±0.4mmとする。多連結の場合の公差は、±（ユニット数×0.4）mmとする。

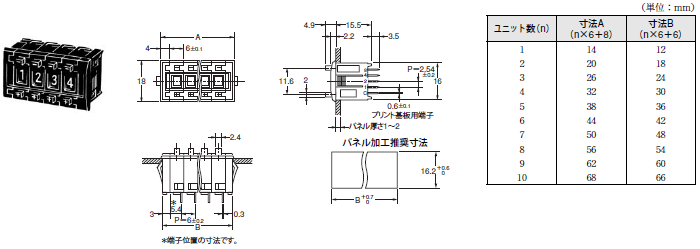

形A7CN-206（-1）
プリント基板用端子

A7CN / A7CN-L 外形寸法 3

注. スイッチ本体を正面から見て端子番号“C”が最下段になります。
注1. 上記寸法は両側の取りつけ板を含みます。ただし、スペアユニットが入る場合は、1個あたり6mm増えます。
注2. 指定のない寸法公差は、±0.4mmとする。多連結の場合の公差は、±（ユニット数×0.4）mmとする。

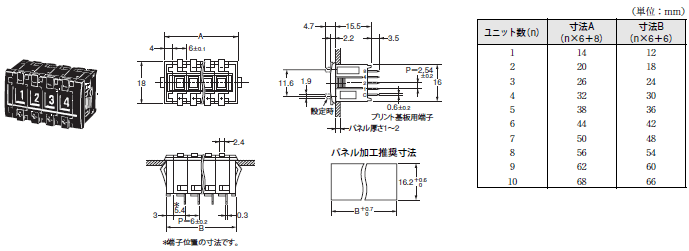

形A7CN-L206（-1）
プリント基板用端子
ロックタイプ

A7CN / A7CN-L 外形寸法 4

注. スイッチ本体を正面から見て端子番号“C”が最下段になります。
注1. 上記寸法は両側の取りつけ板を含みます。ただし、スペアユニットが入る場合は、 1個あたり6mm増えます。
注2. 指定のない寸法公差は、±0.4mmとする。多連結の場合の公差は、±（ユニット数×0.4）mmとする。

オプション（別売）

取りつけ板（1対）

形A7CN-1M-1 ねじ締め取りつけ用

A7CN / A7CN-L 外形寸法 7

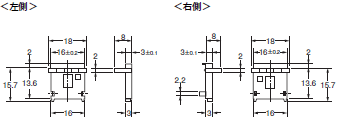

形A7CN-2M（-1）ワンタッチ取りつけ用

A7CN / A7CN-L 外形寸法 8

スペアユニット

形A7CN-1P□-1 ねじ締め取りつけ用

A7CN / A7CN-L 外形寸法 10

形式□にはA～Uの記号が入ります。
icon_01詳しくは、「種類/価格」のスペアユニットの説明の表をご覧ください。

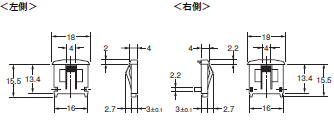

形A7CN-2P□（-1） ワンタッチ取りつけ用

A7CN / A7CN-L 外形寸法 11

形式□にはA～Uの記号が入ります。
icon_01詳しくは、「種類/価格」のスペアユニットの説明の表をご覧ください。

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
