共通一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 構造 | 盤内内蔵型 | |
| 接地方法 | D種接地（第3種接地） | |
| 使用環境 | 使用周囲温度 | 0～55℃ |
| 使用周囲湿度 | 10～95%RH（結露・氷結なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスのないこと | |
| 保存周囲温度 | -25～+70℃（ただし、 結露・氷結なきこと） | |
| 使用標高 | 2,000m以下 | |
| 汚染度 | 汚染度2以下: IEC 61010-2-201に該当 | |
| 耐ノイズ性 | IEC61000-4-4に準拠、2kV（電源ライン） | |
| オーバーボルテージカテゴリ | カテゴリⅡ: IEC 61010-2-201に該当 | |
| EMCイミュニティレベル | ゾーンB | |
| 耐振動 | IEC60068-2-6に準拠
5～8.4Hz、振幅3.5mm、 8.4～150Hz 加速度9.8m/s2 X、Y、Z各方向 100分（掃引時間10分×掃引回数10回＝合計100分） |
|
| 耐衝撃 | IEC60068-2-27に準拠、147m/s2 X、Y、Z各方向3回 | |
| 適合規格＊ | cULus Listed UL508、ANSI/ISA 12.12.01、EU: EN61131-2、C-Tick
またはRCM、KC: 韓国電波法登録、NK、LR |
|
＊
最新の適合規格については、「規格認証/適合」をご覧ください。または当社営業担当者に確認してください。
機能仕様
| 機能名称 | 内容 |
|---|---|
| フリーランリフレッシュ方式 | NXバスのリフレッシュ周期とNXユニットの入出力更新周期が非同期であるI/Oリフレッ
シュ方式です。 |
| CT割付機能 | 各CT入力を、どの制御出力に対して割り付けるか、設定する機能です。 |
| CT電流読み出し機能 | CT入力をヒータ電流、漏れ電流として読み出す機能です。 |
| ヒータ断線検知機能 | ヒータ断線の発生を検知する機能です。制御出力がON状態で、ヒータ電流がヒータ断線
検知電流以下となる場合に、ヒータ断線が発生したと判断されます。 |
| SSR故障検知機能 | SSR故障の発生を検知する機能です。制御出力がOFF状態で、漏れ電流が検知電流以上
となる場合に、SSR故障が発生したと判断されます。なお、SSR故障とはSSRが短絡に より故障したことを指します。 |
| 時分割比例出力機能 | 上位のコントローラからの操作量をデューティ比として制御出力を行う機能です。本機
能に加えて、最小パルス幅の指定や即出力指令も行えます。 |
| 負荷遮断時の出力設定機能 | ヒータ断線検知ユニットが通信カプラユニットの上位との通信異常やNXバスの異常など
のために、出力設定値を受信できなくなったときに、あらかじめ設定した出力動作を行 う機能です。 |
| 負荷短絡保護機能 | 制御出力に接続している外部機器が短絡したときに、ヒータ断線検知ユニットの出力回
路の保護を行います。本機能は、形NX-HB3201だけが持つ機能です。 |
個別仕様
ヒータ断線検知ユニット（NPNタイプ）形NX-HB3101
| ユニット名称 | ヒータ断線検知ユニット | 形式 | 形NX-HB3101 | ||
|---|---|---|---|---|---|
| 点数 | CT入力4点/制御出力4点 | 外部接続端子 | スクリューレスクランプ端子台（16端子） | ||
| I/Oリフレッ
シュ方式 |
フリーランリフレッシュ方式 | ||||
| LED表示 | ［TS］LED、［OUT］LED
 |
||||
| CT入力部 | CT電流
入力範囲 |
0～0.125A | 制御出力部 | 内部I/Oコモン
線処理 |
NPN |
| 入力抵抗 | 約2.7Ω | 制御周期 | 50～100000ms | ||
| 接続可能CT | 形E54-CT1、
形E54-CT3 |
操作量 | 0～100% | ||
| 分解能 | 1ms | ||||
| 定格電圧 | DC12～24V | ||||
| 最大ヒータ
電流 |
AC50A | 使用負荷電圧
範囲 |
DC10.2～28.8V | ||
| 分解能 | 0.1A | 最大負荷電流 | 0.1A/点、0.4A/ユニット | ||
| 総合精度
（25℃） |
±5%（フルスケール）
±1ディジット |
最大突入電流 | 1.0A/点以下 10ms | ||
| 漏れ電流 | 0.1mA以下 | ||||
| 温度の影響
（0～55℃） |
±2%（フルスケール）
±1ディジット |
残留電圧 | 1.5V以下 | ||
| 断線/短絡検
知機能 |
なし | ||||
| 変換時間 | 10ms | 保護機能 | なし | ||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 制御出力と内部回路間：フォトカプラ絶縁
内部回路とCT入力間は非絶縁 |
||
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100Vにて） |
耐電圧 | 絶縁されている回路間AC510V、1分間、
漏れ電流5mA以下 |
||
| I/O電源供給
方法 |
NXバスからの供給 | I/O電源端子
電流容量 |
IOV:0.1A/端子以下 | ||
| NX ユニット
電源消費電力 |
・CPUユニットに接続
1.05W以下 ・通信カプラユニットに接続 0.75W以下 |
I/O電源消費
電流 |
20mA以下 | ||
| 質量 | 70g以下 | ||||

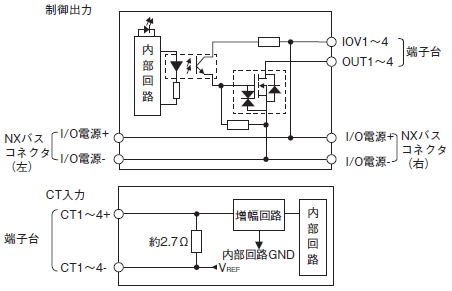

| 回路構成 |  |
||||
| 取付方法と
制限 |
取付方向：
・CPUユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
||||
| 端子接続図 |  |
||||
ヒータ断線検知ユニット（PNPタイプ）形NX-HB3201
| ユニット名称 | ヒータ断線検知ユニット | 形式 | 形NX-HB3201 | ||
|---|---|---|---|---|---|
| 点数 | CT入力4点/制御出力4点 | 外部接続端子 | スクリューレスクランプ端子台（16端子） | ||
| I/Oリフレッ
シュ方式 |
フリーランリフレッシュ方式 | ||||
| LED表示 | ［TS］LED、［OUT］LED
 |
||||
| CT入力部 | CT電流
入力範囲 |
0～0.125A | 制御出力部 | 内部I/Oコモン
線処理 |
PNP |
| 入力抵抗 | 約2.7Ω | 制御周期 | 50～100000ms | ||
| 接続可能CT | 形E54-CT1、
形E54-CT3 |
操作量 | 0～100% | ||
| 分解能 | 1ms | ||||
| 定格電圧 | DC24V | ||||
| 最大ヒータ
電流 |
AC50A | 使用負荷電圧
範囲 |
DC15～28.8V | ||
| 分解能 | 0.1A | 最大負荷電流 | 0.1A/点、0.4A/ユニット | ||
| 総合精度
（25℃） |
±5%（フルスケール）
±1ディジット |
最大突入電流 | 1.0A/点以下 10ms | ||
| 漏れ電流 | 0.1mA以下 | ||||
| 温度の影響
（0～55℃） |
±2%（フルスケール）
±1ディジット |
残留電圧 | 1.5V以下 | ||
| 断線/短絡検
知機能 |
なし | ||||
| 保護機能 | あり | ||||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 制御出力と内部回路間：フォトカプラ絶縁
内部回路とCT入力間は非絶縁 |
||
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、1分間、
漏れ電流5mA以下 |
||
| I/O電源供給
方法 |
NXバスからの供給 | I/O電源端子
電流容量 |
IOV:0.1A/端子以下 | ||
| NX ユニット
電源消費電力 |
・CPUユニットに接続
1.05W以下 ・通信カプラユニットに接続 0.75W以下 |
I/O電源消費
電流 |
20mA以下 | ||
| 質量 | 70g以下 | ||||

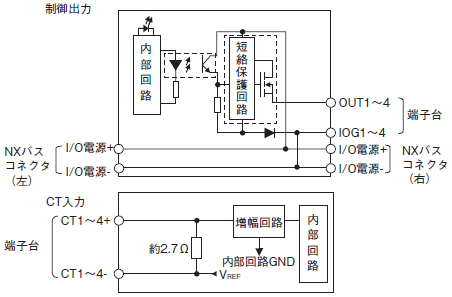

| 回路構成 |  |
||||
| 取付方法と
制限 |
取付方向：
・CPUユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
||||
| 端子接続図 |  |
||||
バージョン情報
CPUユニットに接続時
NX ユニットを接続可能なCPUユニットの形式については、CPUユニットのユーザーズマニュアルを参照してください。
ヒータ断線検知ユニット
| NXユニット | 対応バージョン | ||
|---|---|---|---|
| 形式 | ユニットバージョン | CPU ユニット | Sysmac Studio |
| 形NX-HB3101 | Ver.1.0 | Ver.1.13 | Ver.1.17 |
| 形NX-HB3201 | |||
注. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョ ンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
EtherCAT カプラユニットに接続時
ヒータ断線検知ユニット
| NXユニット | 対応バージョン | |||
|---|---|---|---|---|
| 形式 | ユニットバージョン | EtherCATカプラ
ユニット |
CPUユニットまたは
産業用PC |
Sysmac Studio |
| 形NX-HB3101 | Ver.1.0 | Ver.1.0 | Ver.1.05 | Ver.1.16 |
| 形NX-HB3201 | ||||
注. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョ ンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
EtherNet/IP カプラユニットに接続時
ヒータ断線検知ユニット
| NXユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニット
バージョン |
NJ/NX/NYシリーズコントローラで使用 ＊1 | CS/CJ/CPシリーズのPLCで使用＊2 | ||||
| EtherNet/IP
カプラユニット |
CPUユニット
または産業用PC |
Sysmac
Studio |
EtherNet/IP
カプラユニット |
Sysmac
Studio |
NX-IO
Configurator ＊3 |
||
| 形NX-HB3101 | Ver.1.0 | Ver.1.2 | Ver.1.14 | Ver.1.19 | Ver.1.0 | Ver.1.16 | Ver.1.00 |
| 形NX-HB3201 | |||||||
注. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
＊1. EtherNet/IP カプラユニットに対応するEtherNet/IP ユニットのユニットバージョンは、EtherNet/IP カプラユニットのユーザーズマニュアルを参照してください。
＊2. EtherNet/IP カプラユニットに対応するCPU ユニットやEtherNet/IP ユニットのユニットバージョンは、EtherNet/IP カプラユニットのユーザーズマニュアルを参照してください。
＊3. EtherNet/IP カプラユニットのユニットバージョンVer.1.0 に接続する場合、EtherNet/IP カプラユニットのペリフェラル(USB) ポートへの接続だけが可能です。そのほかの経路では接続できません。そのほかの経路で接続する場合は、ユニットバージョンVer.1.2 以降のEtherNet/IP カプラユニットを使用してください。
通信コントロールユニットに接続時
ヒータ断線検知ユニット
| NXユニット | 対応バージョン | ||
|---|---|---|---|
| 形式 | ユニットバージョン | 通信コントロールユニット | Sysmac Studio |
| 形NX-HB3101 | Ver.1.0 | ― | ― |
| 形NX-HB3201 | |||
注1. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
2. 対応バージョンが「―」の場合は、該当のNX ユニットを対象の通信コントロールユニットに接続できません。
