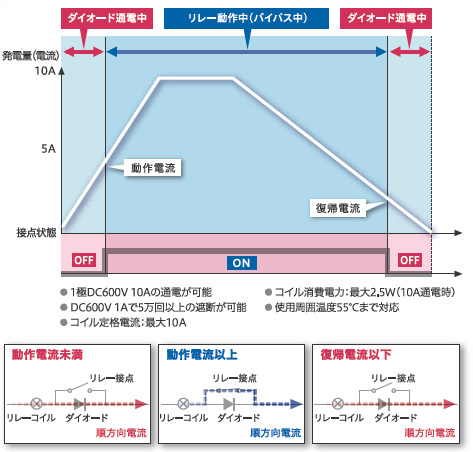

①太陽光発電中に動作電流以上の電流が順方向に流れた場合、リレーが動作し逆流防止ダイオードをバイパスすることで、ダイオード通電時の発熱エネルギーロスを回避します。
②発電量が低下し、復帰電流を下回った場合リレーが復帰する。（この場合、復帰電流以下の電流はダイオードで順方向に通電される）
MM1X-PV
逆流防止リレー 太陽光発電システム（接続箱内蔵用途）専用
DC600V 10Aの通電が可能な逆流防止機能を持つパワーリレー
2026年03月受注終了予定
※ Web特別価格提供品
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2016/05/09
大規模な太陽光発電システム（メガソーラー）の接続箱に潜むダイオードの損失に着目し、損失改善・発電効率Upに貢献する、リレーをご案内します。
逆流防止リレーの動作原理
形MM1X-PVはせっかく、発電した電力をムダにしません！！
※損失は、通常電流により異なります。『ご使用の前に』に掲載している「MM1X-PVの損失曲線」をご覧下さい。
※逆流防止用ダイオードの損失はメーカや型番によって異なりますので各メーカへご確認下さい。
