G3PJ

ヒータ用ソリッドステート・リレー

G3PJ

制御盤の価値を高める“Value Design for Panel”対応商品。密着取りつけ(3台)でも25A通電(形G3PJ-□25B(-PU))ができる低発熱タイプの単相SSRで、制御盤の小型化に貢献。入力プッシュイン端子タイプも品揃え

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

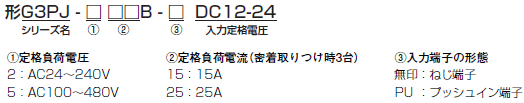

形式構成

形式基準

G3PJ 種類/価格 2

種類/標準価格

入力端子 出力端子 絶縁方式 動作
表示灯
入力
定格電圧
ゼロクロス
機能
定格
負荷電圧
定格負荷電流
(周囲温度40℃)*
形式 標準価格
(¥)
密着
取りつけ時
(3台)
単体
取りつけ時
ねじ端子 ねじ端子 フォト・
トライ
アック・
カプラ
有(橙) DC12~24V AC24~240V 15A 18A 形G3PJ-215B DC12-24 4,000
25A 27A 形G3PJ-225B DC12-24 5,000
AC100~480V 15A 23A 形G3PJ-515B DC12-24 5,500
25A 27A 形G3PJ-525B DC12-24 6,500
プッシュ
インPlus
端子台
AC24~240V 15A 18A 形G3PJ-215B-PU DC12-24 4,500
25A 27A 形G3PJ-225B-PU DC12-24 5,500
AC100~480V 15A 23A 形G3PJ-515B-PU DC12-24 6,000
25A 27A 形G3PJ-525B-PU DC12-24 7,000
