G3RV-SR

スリムI/Oソリッドステート・リレー

G3RV-SR

制御盤の価値を高める“Value Design for Panel”対応商品。グローバル標準サイズ、幅6.2mmの低背タイプのスリムI/Oソリッドステートリレー

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

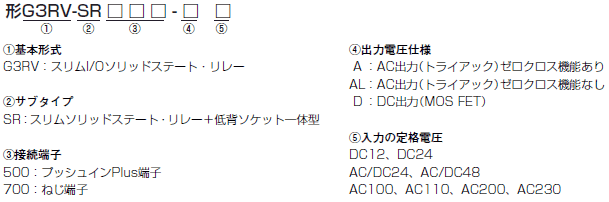

形式構成

形式基準

G3RV-SR 種類/価格 2

種類/標準価格

接続端子 出力適用
負荷
ゼロクロス
機能
入力の
定格電圧
(V)
形式 標準価格
(¥)
プッシュイン
Plus端子
直流負荷用 ̶ DC 12 形G3RV-SR500-D DC12 3,000
24 形G3RV-SR500-D DC24 3,000
AC/DC 24 形G3RV-SR500-D AC/DC24 3,300
48 形G3RV-SR500-D AC/DC48 3,300
AC 100 形G3RV-SR500-D AC100 3,500
110 形G3RV-SR500-D AC110 3,500
200 形G3RV-SR500-D AC200 3,500
230 形G3RV-SR500-D AC230 3,500
交流負荷用 あり DC 12 形G3RV-SR500-A DC12 3,000
24 形G3RV-SR500-A DC24 3,000
AC/DC 24 形G3RV-SR500-A AC/DC24 3,300
48 形G3RV-SR500-A AC/DC48 3,300
AC 100 形G3RV-SR500-A AC100 3,500
110 形G3RV-SR500-A AC110 3,500
200 形G3RV-SR500-A AC200 3,500
230 形G3RV-SR500-A AC230 3,500
なし DC 12 形G3RV-SR500-AL DC12 3,000
24 形G3RV-SR500-AL DC24 3,000
AC/DC 24 形G3RV-SR500-AL AC/DC24 3,300
48 形G3RV-SR500-AL AC/DC48 3,300
AC 100 形G3RV-SR500-AL AC100 3,500
110 形G3RV-SR500-AL AC110 3,500
200 形G3RV-SR500-AL AC200 3,500
230 形G3RV-SR500-AL AC230 3,500
ねじ端子 直流負荷用 DC 12 形G3RV-SR700-D DC12 3,000
24 形G3RV-SR700-D DC24 3,000
AC/DC 24 形G3RV-SR700-D AC/DC24 3,300
48 形G3RV-SR700-D AC/DC48 3,300
AC 100 形G3RV-SR700-D AC100 3,500
110 形G3RV-SR700-D AC110 3,500
200 形G3RV-SR700-D AC200 3,500
230 形G3RV-SR700-D AC230 3,500
交流負荷用 あり DC 12 形G3RV-SR700-A DC12 3,100
24 形G3RV-SR700-A DC24 3,100
AC/DC 24 形G3RV-SR700-A AC/DC24 3,400
48 形G3RV-SR700-A AC/DC48 3,400
AC 100 形G3RV-SR700-A AC100 3,600
110 形G3RV-SR700-A AC110 3,600
200 形G3RV-SR700-A AC200 3,600
230 形G3RV-SR700-A AC230 3,600
なし DC 12 形G3RV-SR700-AL DC12 3,100
24 形G3RV-SR700-AL DC24 3,100
AC/DC 24 形G3RV-SR700-AL AC/DC24 3,400
48 形G3RV-SR700-AL AC/DC48 3,400
AC 100 形G3RV-SR700-AL AC100 3,600
110 形G3RV-SR700-AL AC110 3,600
200 形G3RV-SR700-AL AC200 3,600
230 形G3RV-SR700-AL AC230 3,600

注. ソケット単品での販売はしておりません。

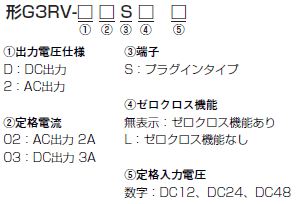

交換用ソリッドステート・リレー

形式基準

G3RV-SR 種類/価格 6

種類/標準価格

絶縁
方式
動作
表示
出力
(SSR)
ゼロクロス
機能
定格出力
負荷*
定格
入力電圧
(ソケット)
形式 標準価格
(¥)
適用形式
フォト・
トライ
アック
あり
(緑)
AC あり 2A
(AC100
~240V
にて)
DC12V 形G3RV-202S DC12 1,680 形G3RV-SR700/500-A DC12V
DC24V 形G3RV-202S DC24 形G3RV-SR700/500-A DC24V
AC/DC24V 形G3RV-SR700/500-A AC/DC24V
AC/DC48V 形G3RV-202S DC48 形G3RV-SR700/500-A AC/DC48V
AC100V 形G3RV-SR700/500-A AC100V
AC110V 形G3RV-SR700/500-A AC110V
AC200V 形G3RV-SR700/500-A AC200V
AC230V 形G3RV-SR700/500-A AC230V
なし DC12V 形G3RV-202SL DC12 形G3RV-SR700/500-AL DC12V
DC24V 形G3RV-202SL DC24 形G3RV-SR700/500-AL DC24V
AC/DC24V 形G3RV-SR700/500-AL AC/DC24V
AC/DC48V 形G3RV-202SL DC48 形G3RV-SR700/500-AL AC/DC48V
AC100V 形G3RV-SR700/500-AL AC100V
AC110V 形G3RV-SR700/500-AL AC110V
AC200V 形G3RV-SR700/500-AL AC200V
AC230V 形G3RV-SR700/500-AL AC230V
フォト・
ボル・
カプラ
DC 3A
(DC5
~24V
にて)
DC12V 形G3RV-D03SL DC12 1,680 形G3RV-SR700/500-D DC12V
DC24V 形G3RV-D03SL DC24 形G3RV-SR700/500-D DC24V
AC/DC24V 形G3RV-SR700/500-D AC/DC24V
AC/DC48V 形G3RV-D03SL DC48 形G3RV-SR700/500-D AC/DC48V
AC100V 形G3RV-SR700/500-D AC100V
AC110V 形G3RV-SR700/500-D AC110V
AC200V 形G3RV-SR700/500-D AC200V
AC230V 形G3RV-SR700/500-D AC230V

アクセサリ(別売)

短絡バー

形状 ピッチ 極数 形式*1 標準価格
(¥)*2
最小発注
単位(個)
最大通電
電流
3507_lu_3_1 6.2 mm 2 赤(R)、
青(S)、
黄(Y)
形PYDN-6.2-020□ 90 10 32 A
3 形PYDN-6.2-030□ 120
4 形PYDN-6.2-040□ 175
10 形PYDN-6.2-100□ 350
20 形PYDN-6.2-200□ 635

注. 隣接ソケットの渡り配線にお使いください。
*1. 形式中の□内には被覆色の記号が入ります。□色選定:R=赤、S=青、Y=黄
*2. 標準価格は1個あたりの価格です。

ラベル

形状 形式 標準価格(¥) *1 最小発注単位(シート)
(1シートあたりの数量)
csm001050155_lu_2_1 形XW5Z-P2.5LB1 *2 1,450 5
(1シート/72ピース)
形XW5Z-P2.5LB2 1,400

*1. 標準価格は1シートあたりの価格です。
*2. 2017年7月生産分より使用可能です。

セパレートプレート

形状 形式 標準価格(¥)
3507_lu_5_1 形XW5Z-EP12 400

PLCインターフェースユニット

形状 I/O
区分
接続方式 コモン
処理
適用機種 * 形式 標準価格
(¥)
csm001050155_lu_4_1 入力用 プッシュイン PNP 形G2RV-SR500-AP 形P2RVC-8-I-5-1 3,700
NPN 形P2RVC-8-I-5
ねじ端子 PNP 形G2RV-SR700-AP 形P2RVC-8-I-7-1
出力用 プッシュイン PNP 形G2RV-SR500
形G2RV-SR501
形G3RV-SR500
形P2RVC-8-O-5-1
NPN 形P2RVC-8-O-5
ねじ端子 PNP 形G2RV-SR700
形G2RV-SR701
形G3RV-SR700
形P2RVC-8-O-7-1

*適用機種をご確認の上、ご使用ください。上記の組合せ以外では使用できません。

レール取付用品

形状 種類 形式 標準価格(¥)*1 最小発注単位(個)
csm001050155_lu_5_1 支持レール 1m 形PFP-100N 825 1
0.5m 形PFP-50N 455
csm001050155_lu_5_2 エンドプレート*2 形PFP-M 70 10
csm001050155_lu_5_3 スペーサ 形PFP-S 43

*1. 標準価格は1個あたりの価格です。
*2. 支持レール取付時は、エンドプレート(形PFP-M)をご使用ください。

対応ケーブル

商品名称 形状 ケーブル長さ
L(mm)
形式 標準価格
(¥)
対応機種
バラ線ケーブル
形P2RV-A□C
8点入力/
出力用
csm001050155_lu_6_1 1,000 形P2RV-A100C 2,250 各種機器
2,000 形P2RV-A200C 3,300
3,000 形P2RV-A300C 4,350
5,000 形P2RV-A500C 5,800
オムロン製用PLC接続
コネクタ付ケーブル
(1対4)
形P2RV-4-□C
32点出力用 csm001050155_lu_6_2 1,000 形P2RV-4-100C 5,950 MILコネクタタイプの
PLC I/Oユニット(1対4)
形CJ1W-OD232/OD262など
2,000 形P2RV-4-200C 7,150
3,000 形P2RV-4-300C 8,200
5,000 形P2RV-4-500C 10,400
オムロン製用PLC接続
コネクタ付ケーブル
(1対4)
形P2RV-4-□IMC
32点入力用 csm001050155_lu_6_3 1,000 形P2RV-4-100IMC 5,850 MILコネクタタイプの
PLC I/Oユニット(1対4)
形CJ1W-ID232/ID262など
*1
2,000 形P2RV-4-200IMC 7,050
3,000 形P2RV-4-300IMC 8,100
5,000 形P2RV-4-500IMC 10,300
オムロン製用PLC接続
コネクタ付ケーブル
(1対4)
形P2RV-4-□IFC
32点入力用 csm001050155_lu_6_4 1,000 形P2RV-4-100IFC 7,300 富士通コネクタタイプの
PLC I/Oユニット(1対4)
形CJ1W-ID231/ID261など
*2
2,000 形P2RV-4-200IFC 8,450
3,000 形P2RV-4-300IFC 9,500
5,000 形P2RV-4-500IFC 11,700
オムロン製用PLC接続
コネクタ付ケーブル
(1対1)
形P2RV-A□C-OMR GRT1
8点出力用 csm001050155_lu_6_5 500 形P2RV-A050C-OMR GRT1 4,250 スライスI/Oユニット(1対1)
入力用:形GRT1-ID8-1
出力用:形GRT1-OD8-1
1,000 形P2RV-A100C-OMR GRT1 4,600
8点入力用 500 形P2RV-A050IC-OMR GRT1 4,250
1,000 形P2RV-A100IC-OMR GRT1 4,600
オムロン製用PLC接続
コネクタ付ケーブル
(1対1)
形P2RV-A□C-OMR NX
8点出力用 csm001050155_lu_6_6 500 形P2RV-A050C-OMR NX 3,750 スクリューレスクランプ
端子台タイプの
PLC I/Oユニット(1対1)
入力用:形NX-ID4442
出力用:形NX-OD4256
1,000 形P2RV-A100C-OMR NX 4,100
8点入力用 500 形P2RV-A050IC-OMR NX 3,750
1,000 形P2RV-A100IC-OMR NX 4,100
シュナイダー製用
PLC接続ケーブル
形P2RV-□C-SCH-□
32点入力用 csm001050155_lu_6_7 500 形P2RV-050C-SCH-A 32,000 シュナイダー製PLC
(32点コネクタタイプ)と接続(1対4)
入力用:140 DDI 353 00
出力用:140 DDO 353 00
1,000 形P2RV-100C-SCH-A 32,000
2,000 形P2RV-200C-SCH-A 33,500
3,000 形P2RV-300C-SCH-A 34,500
5,000 形P2RV-500C-SCH-A 37,000
32点出力用 500 形P2RV-050C-SCH-B 32,000
1,000 形P2RV-100C-SCH-B 32,000
2,000 形P2RV-200C-SCH-B 33,500
3,000 形P2RV-300C-SCH-B 34,500
5,000 形P2RV-500C-SCH-B 37,000
16点入力用 csm001050155_lu_6_8 500 形P2RV-050C-SCH-C 18,000 シュナイダー製PLC
(16点コネクタタイプ)と接続(1対2)
入力用:BMX DDI 1602
出力用:BMX DDO 1602
1,000 形P2RV-100C-SCH-C 18,500
2,000 形P2RV-200C-SCH-C 18,900
3,000 形P2RV-300C-SCH-C 19,600
5,000 形P2RV-500C-SCH-C 20,000
16点出力用 500 形P2RV-050C-SCH-D 18,000
1,000 形P2RV-100C-SCH-D 18,500
2,000 形P2RV-200C-SCH-D 18,900
3,000 形P2RV-300C-SCH-D 19,600
5,000 形P2RV-500C-SCH-D 20,000
シーメンス製用
PLC接続ケーブル
形P2RV-□C-SIM-□
32点入力用 csm001050155_lu_6_9 500 形P2RV-050C-SIM-A 27,500 シーメンス製PLC
(32点コネクタタイプ)と接続(1対4)
入力用:6ES7 321-1BL00-0AA0
出力用:6ES7 322-1BL00-0AA0
1,000 形P2RV-100C-SIM-A 28,000
2,000 形P2RV-200C-SIM-A 29,000
3,000 形P2RV-300C-SIM-A 30,500
5,000 形P2RV-500C-SIM-A 32,500
32点出力用 500 形P2RV-050C-SIM-B 27,500
1,000 形P2RV-100C-SIM-B 28,000
2,000 形P2RV-200C-SIM-B 29,000
3,000 形P2RV-300C-SIM-B 30,500
5,000 形P2RV-500C-SIM-B 32,500
16点入力用 csm001050155_lu_6_10 500 形P2RV-050C-SIM-C 18,000 シーメンス製PLC
(16点コネクタタイプ)と接続(1対2)
入力用:6ES7 321-1BH02-0AA0
1,000 形P2RV-100C-SIM-C 18,500
2,000 形P2RV-200C-SIM-C 18,900
3,000 形P2RV-300C-SIM-C 19,200
5,000 形P2RV-500C-SIM-C 20,000
32点入力用 csm001050155_lu_6_11 500 形P2RV-050C-SIM-D 48,000 シーメンス製PLC
(32点コネクタタイプ)と接続(1対4)
入力用:6ES7 421-1BL-0AA0
出力用:6ES7 422-1BL-0AA0
1,000 形P2RV-100C-SIM-D 48,000
2,000 形P2RV-200C-SIM-D 49,000
3,000 形P2RV-300C-SIM-D 50,500
5,000 形P2RV-500C-SIM-D 52,000
32点出力用 500 形P2RV-050C-SIM-E 48,000
1,000 形P2RV-100C-SIM-E 48,000
2,000 形P2RV-200C-SIM-E 49,000
3,000 形P2RV-300C-SIM-E 50,500
5,000 形P2RV-500C-SIM-E 52,000

*1. 形CJ1W-ID232/ID262(および同等の端子配列のユニット)と接続する場合、PLCインターフェースユニットは形P2RVC-8-I-□-1(PNP)をお使いください。
*2. 形CJ1W-ID231/ID261(および同等の端子配列のユニット)と接続する場合、PLCインターフェースユニットは形P2RVC-8-I-□-1(PNP)をお使いください。
