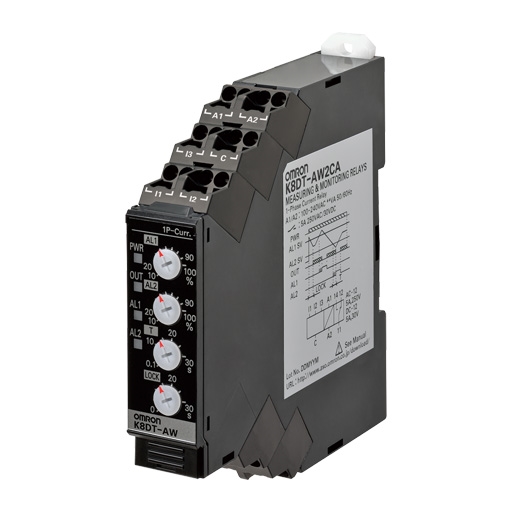

単相過不足電流リレー
| 整定範囲 | 電源電圧 | 出力タイプ | 形式仕様 |
|---|---|---|---|
| AC/DC2～20mA
AC/DC10～100mA AC/DC50～500mA |
AC/DC24V | リレー（1c） | 形K8DT-AW1CD |
| トランジスタ | 形K8DT-AW1TD | ||
| AC100-240V | リレー（1c） | 形K8DT-AW1CA | |
| トランジスタ | 形K8DT-AW1TA | ||
| AC/DC0.1～1A
AC/DC0.5～5A |
AC/DC24V | リレー（1c） | 形K8DT-AW2CD |
| トランジスタ | 形K8DT-AW2TD | ||
| AC100-240V | リレー（1c） | 形K8DT-AW2CA | |
| トランジスタ | 形K8DT-AW2TA | ||
| AC10～100A ＊
AC20～200A ＊ |
AC/DC24V | リレー（1c） | 形K8DT-AW3CD |
| トランジスタ | 形K8DT-AW3TD | ||
| AC100-240V | リレー（1c） | 形K8DT-AW3CA | |
| トランジスタ | 形K8DT-AW3TA |
＊形K8DT-AW3□□は専用CT（形K8AC-CT200L オムロン）との組み合わせで使用する専用品です。（直接入力はできません）
専用CT
| 外観 | 入力範囲 | 適用形式 | 形式仕様 |
|---|---|---|---|
 |
AC10～100A
AC20～200A |
形K8DT-AW3 | 形K8AC-CT200L |
市販CTも使用可能＊
| 外観 | CT二次側電流 | 適用形式 |
|---|---|---|
 |
AC0～1A
AC0～5A |
形K8DT-AW2 |
＊市販CT と組み合わせて使用する場合は形K8DT-AW2 の過負荷耐量にご注意ください。
オプション（別売）
●フロントカバー
| 外観 | 形式仕様 |
|---|---|
 |
形Y92A-D1A |
レール取り付け用別売品
●支持レール
| 形式 |
|---|
| 形PFP-100N |
| 形PFP-50N |
