H3DT-N / -L

マルチタイマ

H3DT-N / -L

制御盤の価値を高める“Value Design for Panel”対応商品。時間レンジ、動作モードマルチでさまざまな用途に対応したタイマ

※ Web特別価格提供品

(単位:mm)

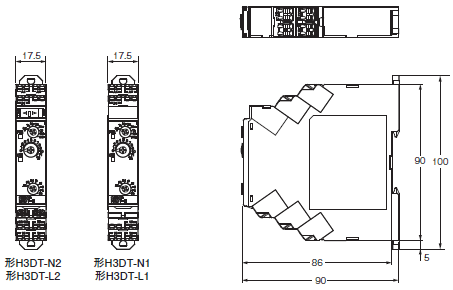

本体

形H3DT-N
形H3DT-L

H3DT-N / -L 外形寸法 1

レール取りつけ用別売品

支持レール
形PFP-100N
形PFP-50N

H3DT-N / -L 外形寸法 2

支持レール
形PFP-100N2

H3DT-N / -L 外形寸法 3

エンドプレート
形PFP-M

H3DT-N / -L 外形寸法 4

スペーサ
形PFP-S

H3DT-N / -L 外形寸法 5

注1. 上記形式をご注文の際は、10個単位でご注文ください。
   2. レールはDIN規格に準拠しております。

オプション(別売)

フロントカバー
形Y92A-D1A

H3DT-N / -L 外形寸法 7
