H3RN-□-B

ソリッドステート・タイマ

H3RN-□-B

制御盤の価値を高める“Value Design for Panel”対応商品。形G2Rリレーとピンコンパチな小型マルチタイマ

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

本体

タイマ本体

表面取りつけ(プラグイン端子)
形H3RN-1-B
形H3RN-11-B

H3RN-□-B 外形寸法 3

注. 接続ソケットは、形P2RF-05-PU表面接続ソケットをご使用ください。

表面取りつけ(プラグイン端子)
形H3RN-2-B
形H3RN-21-B

H3RN-□-B 外形寸法 4

注. 接続ソケットは、形P2RF-08-PU表面接続ソケットをご使用ください。

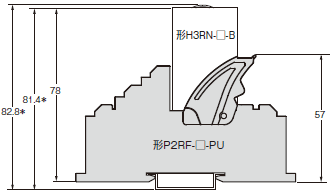

ソケット取りつけ時の寸法

H3RN-□-B 外形寸法 5

*支持レール形PFP-□N使用時の値です。
  形PFP-□N2使用時は+9mmされます。
注. 取りつけ方向の制限はありません。

接続ソケット

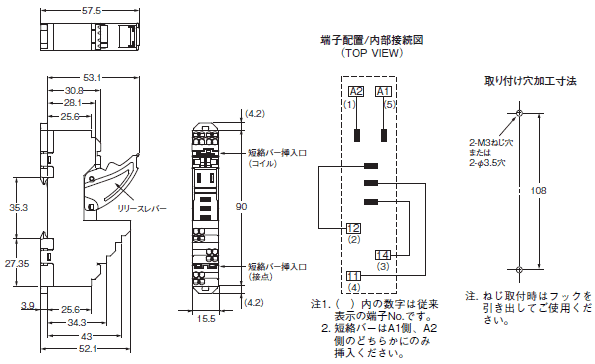

形P2RF-05-PU

H3RN-□-B 外形寸法 7

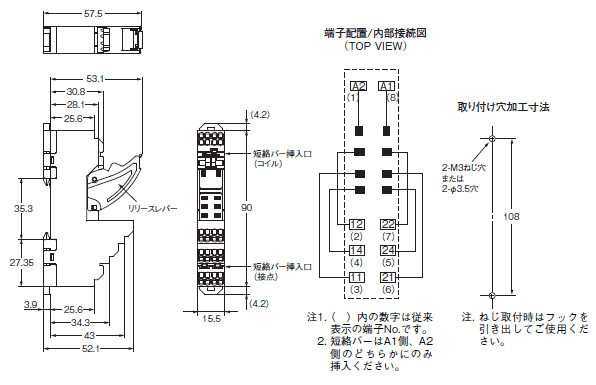

形P2RF-08-PU

H3RN-□-B 外形寸法 8
