（単位：mm）

本体

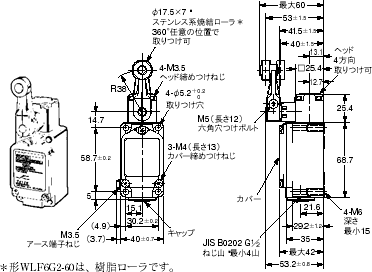

ローラ・レバー形
形WLF6G2
形WLF6G2-60

可変ローラ・レバー形
形WLF6G12
形WLF6G12-60

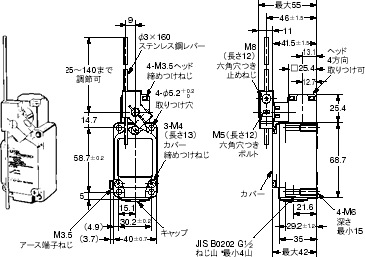

可変ロッド・レバー形
形WLF6GL

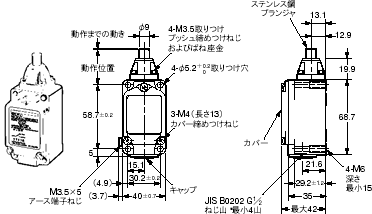

トップ・プランジャ形
形WLF6D

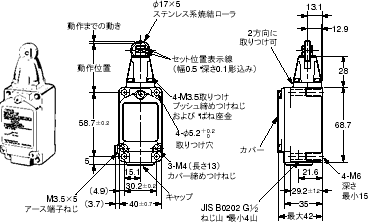

トップローラ・プランジャ形
形WLF6D2

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

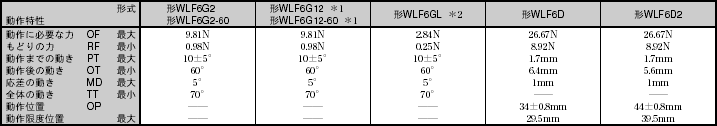

＊1. 形WLF6G12、形WLF6G12-60の動作特性は、レバーの長さが38mmのときの値です。
＊2. 形WLF6GLの動作特性は、ロッドの長さが140mmのときの値です。
