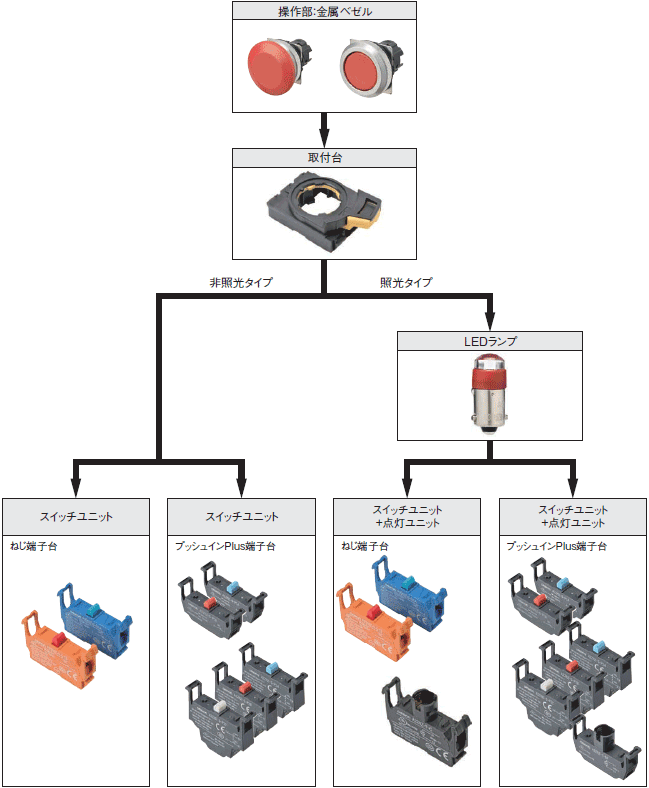

操作部・LEDランプ(照光タイプのみ)・取付台・スイッチユニット・点灯ユニット(照光タイプのみ)を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
押ボタンスイッチ
※ Web特別価格提供品
情報更新 : 2024/11/05
操作部・LEDランプ(照光タイプのみ)・取付台・スイッチユニット・点灯ユニット(照光タイプのみ)を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
操作部・LEDランプ(照光タイプのみ)・取付台・スイッチユニット・点灯ユニット(照光タイプのみ)をセットにしてお届けします。

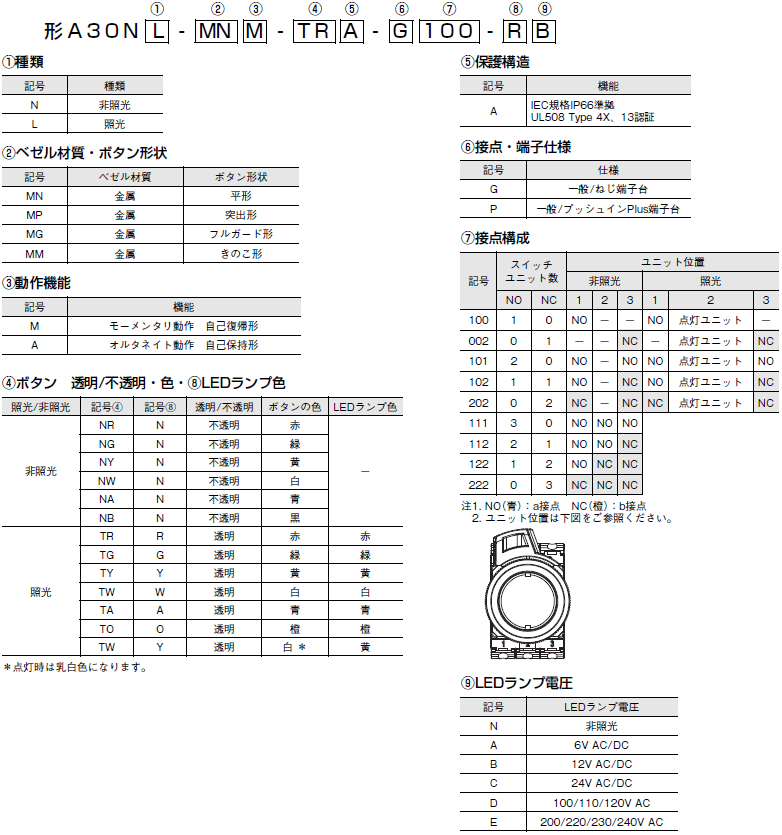

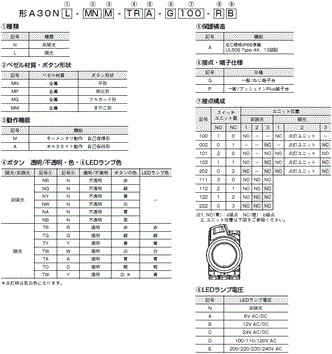

形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
---|---|---|---|---|---|
形式 | 形式 | ||||
金属ベゼル
![]() |
1 | 形A30NN-MNM-④④A-G⑦⑦⑦-NN | 形A30NN-MNA-④④A-G⑦⑦⑦-NN | NR:不透明 赤
NG:不透明 緑 NY:不透明 黄 NW:不透明 白 NA:不透明 青 NB:不透明 黒 |
100
002 |
形A30NN-MNM-④④A-P⑦⑦⑦-NN | 形A30NN-MNA-④④A-P⑦⑦⑦-NN | ||||
2 | 形A30NN-MNM-④④A-G⑦⑦⑦-NN | 形A30NN-MNA-④④A-G⑦⑦⑦-NN | 101
102 202 |
||
形A30NN-MNM-④④A-P⑦⑦⑦-NN | 形A30NN-MNA-④④A-P⑦⑦⑦-NN | ||||
3 | 形A30NN-MNM-④④A-G⑦⑦⑦-NN | 形A30NN-MNA-④④A-G⑦⑦⑦-NN | 111
112 122 222 |
||
形A30NN-MNM-④④A-P⑦⑦⑦-NN | 形A30NN-MNA-④④A-P⑦⑦⑦-NN |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
⑧
LED ランプ色 |
⑨
LEDランプ電圧 |
---|---|---|---|---|---|---|---|
形式 | 形式 | ||||||
金属ベゼル
![]() |
1 | 形A30NL-MNM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MNA-④④A-G⑦⑦⑦-⑧⑨ | TR:透明 赤
TG:透明 緑 TY:透明 黄 TW:透明 白 TA:透明 青 TO:透明 橙 |
100
002 |
R:赤
G:緑 Y:黄 W:白 A:青 O:橙 |
A:6V AC/DC
B:12V AC/DC C:24V AC/DC D:100/110/120V AC E:200/220/230/240V AC |
形A30NL-MNM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MNA-④④A-P⑦⑦⑦-⑧⑨ | ||||||
2 | 形A30NL-MNM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MNA-④④A-G⑦⑦⑦-⑧⑨ | 101
102 202 |
||||
形A30NL-MNM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MNA-④④A-P⑦⑦⑦-⑧⑨ |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
---|---|---|---|---|---|
形式 | 形式 | ||||
金属ベゼル
![]() |
1 | 形A30NN-MPM-④④A-G⑦⑦⑦-NN | 形A30NN-MPA-④④A-G⑦⑦⑦-NN | NR:不透明 赤
NG:不透明 緑 NY:不透明 黄 NW:不透明 白 NA:不透明 青 NB:不透明 黒 |
100
002 |
形A30NN-MPM-④④A-P⑦⑦⑦-NN | 形A30NN-MPA-④④A-P⑦⑦⑦-NN | ||||
2 | 形A30NN-MPM-④④A-G⑦⑦⑦-NN | 形A30NN-MPA-④④A-G⑦⑦⑦-NN | 101
102 202 |
||
形A30NN-MPM-④④A-P⑦⑦⑦-NN | 形A30NN-MPA-④④A-P⑦⑦⑦-NN | ||||
3 | 形A30NN-MPM-④④A-G⑦⑦⑦-NN | 形A30NN-MPA-④④A-G⑦⑦⑦-NN | 111
112 122 222 |
||
形A30NN-MPM-④④A-P⑦⑦⑦-NN | 形A30NN-MPA-④④A-P⑦⑦⑦-NN |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
⑧
LED ランプ色 |
⑨
LEDランプ電圧 |
---|---|---|---|---|---|---|---|
形式 | 形式 | ||||||
金属ベゼル
![]() |
1 | 形A30NL-MPM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MPA-④④A-G⑦⑦⑦-⑧⑨ | TR:透明 赤
TG:透明 緑 TY:透明 黄 TW:透明 白 TA:透明 青 TO:透明 橙 |
100
002 |
R:赤
G:緑 Y:黄 W:白 A:青 O:橙 |
A:6V AC/DC
B:12V AC/DC C:24V AC/DC D:100/110/120V AC E:200/220/230/240V AC |
形A30NL-MPM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MPA-④④A-P⑦⑦⑦-⑧⑨ | ||||||
2 | 形A30NL-MPM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MPA-④④A-G⑦⑦⑦-⑧⑨ | 101
102 202 |
||||
形A30NL-MPM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MPA-④④A-P⑦⑦⑦-⑧⑨ |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
---|---|---|---|---|---|
形式 | 形式 | ||||
金属ベゼル
![]() |
1 | 形A30NN-MGM-④④A-G⑦⑦⑦-NN | 形A30NN-MGA-④④A-G⑦⑦⑦-NN | NR:不透明 赤
NG:不透明 緑 NY:不透明 黄 NW:不透明 白 NA:不透明 青 NB:不透明 黒 |
100
002 |
形A30NN-MGM-④④A-P⑦⑦⑦-NN | 形A30NN-MGA-④④A-P⑦⑦⑦-NN | ||||
2 | 形A30NN-MGM-④④A-G⑦⑦⑦-NN | 形A30NN-MGA-④④A-G⑦⑦⑦-NN | 101
102 202 |
||
形A30NN-MGM-④④A-P⑦⑦⑦-NN | 形A30NN-MGA-④④A-P⑦⑦⑦-NN | ||||
3 | 形A30NN-MGM-④④A-G⑦⑦⑦-NN | 形A30NN-MGA-④④A-G⑦⑦⑦-NN | 111
112 122 222 |
||
形A30NN-MGM-④④A-P⑦⑦⑦-NN | 形A30NN-MGA-④④A-P⑦⑦⑦-NN |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
⑧
LED ランプ色 |
⑨
LEDランプ電圧 |
---|---|---|---|---|---|---|---|
形式 | 形式 | ||||||
金属ベゼル
![]() |
1 | 形A30NL-MGM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MGA-④④A-G⑦⑦⑦-⑧⑨ | TR:透明 赤
TG:透明 緑 TY:透明 黄 TW:透明 白 TA:透明 青 TO:透明 橙 |
100
002 |
R:赤
G:緑 Y:黄 W:白 A:青 O:橙 |
A:6V AC/DC
B:12V AC/DC C:24V AC/DC D:100/110/120V AC E:200/220/230/240V AC |
形A30NL-MGM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MGA-④④A-P⑦⑦⑦-⑧⑨ | ||||||
2 | 形A30NL-MGM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MGA-④④A-G⑦⑦⑦-⑧⑨ | 101
102 202 |
||||
形A30NL-MGM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MGA-④④A-P⑦⑦⑦-⑧⑨ |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
---|---|---|---|---|---|
形式 | 形式 | ||||
金属ベゼル
![]() |
1 | 形A30NN-MMM-④④A-G⑦⑦⑦-NN | 形A30NN-MMA-④④A-G⑦⑦⑦-NN | NR:不透明 赤
NG:不透明 緑 NY:不透明 黄 NW:不透明 白 NA:不透明 青 NB:不透明 黒 |
100
002 |
形A30NN-MMM-④④A-P⑦⑦⑦-NN | 形A30NN-MMA-④④A-P⑦⑦⑦-NN | ||||
2 | 形A30NN-MMM-④④A-G⑦⑦⑦-NN | 形A30NN-MMA-④④A-G⑦⑦⑦-NN | 101
102 202 |
||
形A30NN-MMM-④④A-P⑦⑦⑦-NN | 形A30NN-MMA-④④A-P⑦⑦⑦-NN | ||||
3 | 形A30NN-MMM-④④A-G⑦⑦⑦-NN | 形A30NN-MMA-④④A-G⑦⑦⑦-NN | 111
112 122 222 |
||
形A30NN-MMM-④④A-P⑦⑦⑦-NN | 形A30NN-MMA-④④A-P⑦⑦⑦-NN |
形状 | 接点数 | モーメンタリ動作(自己復帰型) | オルタネイト動作(自己保持型) | ④④
ボタンの色 |
⑦⑦⑦
接点構成 |
⑧
LED ランプ色 |
⑨
LEDランプ電圧 |
---|---|---|---|---|---|---|---|
形式 | 形式 | ||||||
金属ベゼル
![]() |
1 | 形A30NL-MMM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MMA-④④A-G⑦⑦⑦-⑧⑨ | TR:透明 赤
TG:透明 緑 TY:透明 黄 TW:透明 白 TA:透明 青 TO:透明 橙 |
100
002 |
R:赤
G:緑 Y:黄 W:白 A:青 O:橙 |
A:6V AC/DC
B:12V AC/DC C:24V AC/DC D:100/110/120V AC E:200/220/230/240V AC |
形A30NL-MMM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MMA-④④A-P⑦⑦⑦-⑧⑨ | ||||||
2 | 形A30NL-MMM-④④A-G⑦⑦⑦-⑧⑨ | 形A30NL-MMA-④④A-G⑦⑦⑦-⑧⑨ | 101
102 202 |
||||
形A30NL-MMM-④④A-P⑦⑦⑦-⑧⑨ | 形A30NL-MMA-④④A-P⑦⑦⑦-⑧⑨ |

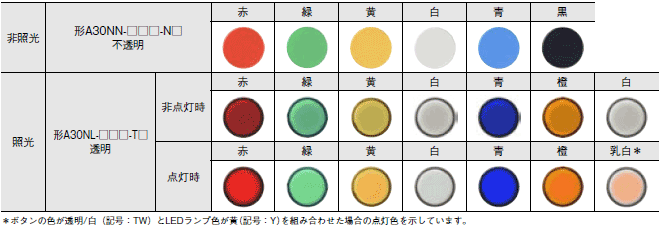

注. 通常、ボタンとLEDランプは、同じ色の組み合わせとなります。
ただし、ボタン白色+LED黄色を組み合わせた乳白色も用意しています。 形A30N□-□□□-TWA-□□□□-Y□
操作部・LED ランプ(照光タイプのみ)・取付台・スイッチユニット・点灯ユニット(照光タイプのみ)を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
・操作部・LEDランプ(照光タイプのみ)・取付台・スイッチユニット・点灯ユニット(照光タイプのみ)を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
ベゼル材質・
ボタン形状 |
金属/平形
![]() |
金属/突出形
![]() |
||||
---|---|---|---|---|---|---|
動作機能 | モーメンタリ | オルタネイト | モーメンタリ | オルタネイト | ||
照光/
非照光 |
透明/
不透明 |
色 | 形式 | 形式 | 形式 | 形式 |
非照光 | 不透明 | 赤 | 形A30NZ-MNM-NRA | 形A30NZ-MNA-NRA | 形A30NZ-MPM-NRA | 形A30NZ-MPA-NRA |
不透明 | 緑 | 形A30NZ-MNM-NGA | 形A30NZ-MNA-NGA | 形A30NZ-MPM-NGA | 形A30NZ-MPA-NGA | |
不透明 | 黄 | 形A30NZ-MNM-NYA | 形A30NZ-MNA-NYA | 形A30NZ-MPM-NYA | 形A30NZ-MPA-NYA | |
不透明 | 白 | 形A30NZ-MNM-NWA | 形A30NZ-MNA-NWA | 形A30NZ-MPM-NWA | 形A30NZ-MPA-NWA | |
不透明 | 青 | 形A30NZ-MNM-NAA | 形A30NZ-MNA-NAA | 形A30NZ-MPM-NAA | 形A30NZ-MPA-NAA | |
不透明 | 黒 | 形A30NZ-MNM-NBA | 形A30NZ-MNA-NBA | 形A30NZ-MPM-NBA | 形A30NZ-MPA-NBA | |
照光 | 透明 | 赤 | 形A30NZ-MNM-TRA | 形A30NZ-MNA-TRA | 形A30NZ-MPM-TRA | 形A30NZ-MPA-TRA |
透明 | 緑 | 形A30NZ-MNM-TGA | 形A30NZ-MNA-TGA | 形A30NZ-MPM-TGA | 形A30NZ-MPA-TGA | |
透明 | 黄 | 形A30NZ-MNM-TYA | 形A30NZ-MNA-TYA | 形A30NZ-MPM-TYA | 形A30NZ-MPA-TYA | |
透明 | 白 | 形A30NZ-MNM-TWA | 形A30NZ-MNA-TWA | 形A30NZ-MPM-TWA | 形A30NZ-MPA-TWA | |
透明 | 青 | 形A30NZ-MNM-TAA | 形A30NZ-MNA-TAA | 形A30NZ-MPM-TAA | 形A30NZ-MPA-TAA | |
透明 | 橙 | 形A30NZ-MNM-TOA | 形A30NZ-MNA-TOA | 形A30NZ-MPM-TOA | 形A30NZ-MPA-TOA |
ベゼル材質・
ボタン形状 |
金属/フルガード形
![]() |
金属/きのこ形
![]() |
||||
---|---|---|---|---|---|---|
動作機能 | モーメンタリ | オルタネイト | モーメンタリ | オルタネイト | ||
照光/
非照光 |
透明/
不透明 |
色 | 形式 | 形式 | 形式 | 形式 |
非照光 | 不透明 | 赤 | 形A30NZ-MGM-NRA | 形A30NZ-MGA-NRA | 形A30NZ-MMM-NRA | 形A30NZ-MMA-NRA |
不透明 | 緑 | 形A30NZ-MGM-NGA | 形A30NZ-MGA-NGA | 形A30NZ-MMM-NGA | 形A30NZ-MMA-NGA | |
不透明 | 黄 | 形A30NZ-MGM-NYA | 形A30NZ-MGA-NYA | 形A30NZ-MMM-NYA | 形A30NZ-MMA-NYA | |
不透明 | 白 | 形A30NZ-MGM-NWA | 形A30NZ-MGA-NWA | 形A30NZ-MMM-NWA | 形A30NZ-MMA-NWA | |
不透明 | 青 | 形A30NZ-MGM-NAA | 形A30NZ-MGA-NAA | 形A30NZ-MMM-NAA | 形A30NZ-MMA-NAA | |
不透明 | 黒 | 形A30NZ-MGM-NBA | 形A30NZ-MGA-NBA | 形A30NZ-MMM-NBA | 形A30NZ-MMA-NBA | |
照光 | 透明 | 赤 | 形A30NZ-MGM-TRA | 形A30NZ-MGA-TRA | 形A30NZ-MMM-TRA | 形A30NZ-MMA-TRA |
透明 | 緑 | 形A30NZ-MGM-TGA | 形A30NZ-MGA-TGA | 形A30NZ-MMM-TGA | 形A30NZ-MMA-TGA | |
透明 | 黄 | 形A30NZ-MGM-TYA | 形A30NZ-MGA-TYA | 形A30NZ-MMM-TYA | 形A30NZ-MMA-TYA | |
透明 | 白 | 形A30NZ-MGM-TWA | 形A30NZ-MGA-TWA | 形A30NZ-MMM-TWA | 形A30NZ-MMA-TWA | |
透明 | 青 | 形A30NZ-MGM-TAA | 形A30NZ-MGA-TAA | 形A30NZ-MMM-TAA | 形A30NZ-MMA-TAA | |
透明 | 橙 | 形A30NZ-MGM-TOA | 形A30NZ-MGA-TOA | 形A30NZ-MMM-TOA | 形A30NZ-MMA-TOA |
操作部・LED ランプ・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。
形状 | 定格電圧 | 形式 | ||||
---|---|---|---|---|---|---|
色 | 6V AC/DC | 12V AC/DC | 24V AC/DC | 100/110/120V AC | 200/220/230/240V AC | |
![]() |
赤 | 形A22NZ-L-RA | 形A22NZ-L-RB | 形A22NZ-L-RC | 形A22NZ-L-RD | 形A22NZ-L-RE |
緑 | 形A22NZ-L-GA | 形A22NZ-L-GB | 形A22NZ-L-GC | 形A22NZ-L-GD | 形A22NZ-L-GE | |
黄 | 形A22NZ-L-YA | 形A22NZ-L-YB | 形A22NZ-L-YC | 形A22NZ-L-YD | 形A22NZ-L-YE | |
白 | 形A22NZ-L-WA | 形A22NZ-L-WB | 形A22NZ-L-WC | 形A22NZ-L-WD | 形A22NZ-L-WE | |
青 | 形A22NZ-L-AA | 形A22NZ-L-AB | 形A22NZ-L-AC | 形A22NZ-L-AD | 形A22NZ-L-AE | |
橙 | 形A22NZ-L-OA | 形A22NZ-L-OB | 形A22NZ-L-OC | 形A22NZ-L-OD | 形A22NZ-L-OE |
形状 | 形式 |
---|---|
![]() |
形A22NZ-H-01 |
形状 | 端子仕様 | 接点仕様 | 形式 |
---|---|---|---|
![]() |
ねじ端子台 | 1NO接点(青) | 形A22NZ-S-G1A |
1NC接点(橙) | 形A22NZ-S-G1B | ||
![]() |
プッシュインPlus端子台 | 1NO接点(青) | 形A22NZ-S-P1A |
1NC接点(赤) | 形A22NZ-S-P1B | ||
![]() |
プッシュインPlus端子台 | 2NO接点(青) | 形A22NZ-S-P2A |
2NC接点(赤) | 形A22NZ-S-P2B | ||
1NO1NC接点(白) | 形A22NZ-S-P2C |
形状 | 端子仕様 | 定格電圧 | 形式 |
---|---|---|---|
![]() |
ねじ端子台 | 6V AC/DC | 形A22NZ-T-A |
12V AC/DC | 形A22NZ-T-B | ||
24V AC/DC | 形A22NZ-T-C | ||
100/110/120V AC | 形A22NZ-T-D | ||
200/220/230/240V AC | 形A22NZ-T-E | ||
![]() |
プッシュインPlus端子台 | 6V AC/DC | 形A22NZ-T-AP |
12V AC/DC | 形A22NZ-T-BP | ||
24V AC/DC | 形A22NZ-T-CP | ||
100/110/120V AC | 形A22NZ-T-DP | ||
200/220/230/240V AC | 形A22NZ-T-EP |
情報更新 : 2024/11/05
