A30NN / A30NL

押ボタンスイッチ

A30NN / A30NL

φ30mm 押ボタンスイッチ 短胴化、配線方向変更による制御盤の小型化を実現 簡単配線のプッシュインPlus端子台タイプを追加 作業性・安全性を向上

※ Web特別価格提供品

(単位:mm)

押ボタンスイッチ(照光・非照光タイプ)

平形(金属ベゼル)

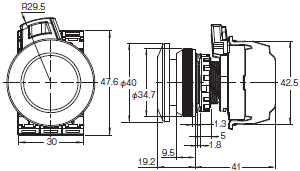

形A30N□-MN□-N□A-G

A30NN / A30NL 外形寸法 2

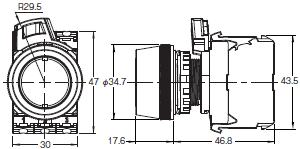

形A30N□-MN□-N□A-P

A30NN / A30NL 外形寸法 3

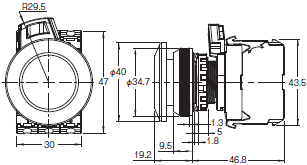

形A30N□-MN□-T□A-G

A30NN / A30NL 外形寸法 4

形A30N□-MN□-T□A-P

A30NN / A30NL 外形寸法 5

突出形(金属ベゼル)

形A30N□-MP□-□□A-G

A30NN / A30NL 外形寸法 6

形A30N□-MP□-□□A-P

A30NN / A30NL 外形寸法 7

フルガード形(金属ベゼル)

形A30N□-MG□-□□A-G

A30NN / A30NL 外形寸法 8

形A30N□-MG□-□□A-P

A30NN / A30NL 外形寸法 9

きのこ形(金属ベゼル)

形A30N□-MM□-□□A-G

A30NN / A30NL 外形寸法 10

形A30N□-MM□-□□A-P

A30NN / A30NL 外形寸法 11

連結時の奥行き寸法

(ねじ端子台タイプ)

A30NN / A30NL 外形寸法 12

2接点ユニット取付時の奥行き寸法

(プッシュインPlus端子台タイプ)

A30NN / A30NL 外形寸法 13

単品(共用)

LEDランプ

形A22NZ-L-□□

A30NN / A30NL 外形寸法 15

取付台

形A22NZ-H-01

A30NN / A30NL 外形寸法 16

ねじ端子台仕様

スイッチユニット

形A22NZ-S-G1□

A30NN / A30NL 外形寸法 18

点灯ユニット

形A22NZ-T-□

A30NN / A30NL 外形寸法 19

プッシュインPlus端子台仕様

スイッチユニット(1接点)

形A22NZ-S-P1□

A30NN / A30NL 外形寸法 21

スイッチユニット(2接点)

形A22NZ-S-P2□

A30NN / A30NL 外形寸法 22

点灯ユニット

形A22NZ-T-□P

A30NN / A30NL 外形寸法 23

アクセサリ・工具

保護カバー

形A22NZ-A-303

A30NN / A30NL 外形寸法 25

パネルプラグ(樹脂)

形A22NZ-A-401

A30NN / A30NL 外形寸法 26

パネルプラグ(金属)

形A22NZ-A-402

A30NN / A30NL 外形寸法 27

回り止めリング

形A22NZ-A-403

A30NN / A30NL 外形寸法 28

回り止め金具

形A22NZ-A-50501

A30NN / A30NL 外形寸法 29

補強板

形A22NZ-A-C01

A30NN / A30NL 外形寸法 30

コントロールボックス

形A22NZ-A-B101
形A22NZ-A-B101Y

A30NN / A30NL 外形寸法 31

コントロールボックス(2穴)

形A22NZ-A-B102

A30NN / A30NL 外形寸法 32

コントロールボックス(3穴)

形A22NZ-A-B103

A30NN / A30NL 外形寸法 33

コントロールボックス

形A22NZ-A-B201
形A22NZ-A-B01Y

A30NN / A30NL 外形寸法 34

コントロールボックス(2穴)

形A22NZ-A-B202

A30NN / A30NL 外形寸法 35

コントロールボックス(3穴)

形A22NZ-A-B203

A30NN / A30NL 外形寸法 36

防水キャップ

平形用 形A22Z-3600F

A30NN / A30NL 外形寸法 37

突出形用 形A22Z-3600T

A30NN / A30NL 外形寸法 38

フルガード用 形A22Z-3600G

A30NN / A30NL 外形寸法 39

φ30用樹脂アタッチメント

形A22Z-A30

A30NN / A30NL 外形寸法 40

銘板ユニット

一般 形A22NZ-A-50103

A30NN / A30NL 外形寸法 41

大形 形A22NZ-A-51103

A30NN / A30NL 外形寸法 42

彫刻板

一般形用 形A22Z-3443□-□

A30NN / A30NL 外形寸法 43

大形用 形A22Z-3453□

A30NN / A30NL 外形寸法 44

締めつけ工具

形A22NZ-A-301

A30NN / A30NL 外形寸法 45

LEDランプ交換工具

形A22NZ-A-302

A30NN / A30NL 外形寸法 46

キャップ締めつけ工具

形A22Z-3908

A30NN / A30NL 外形寸法 47
