M22N

表示灯

M22N

φ22mm 表示灯。短胴化、配線方向変更による制御盤の小型化を実現。簡単配線のプッシュインPlus端子台タイプを追加

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

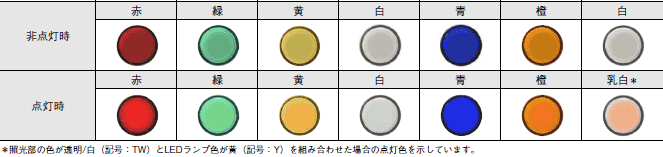

照光部の色

M22N 種類/価格 1

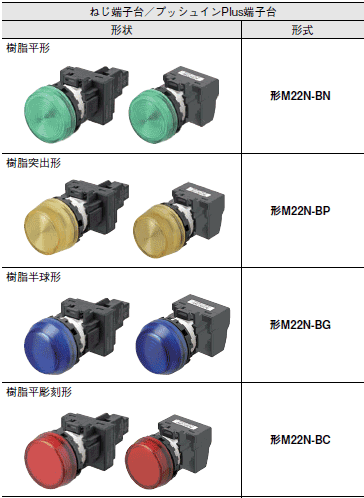

機種一覧

M22N 種類/価格 2

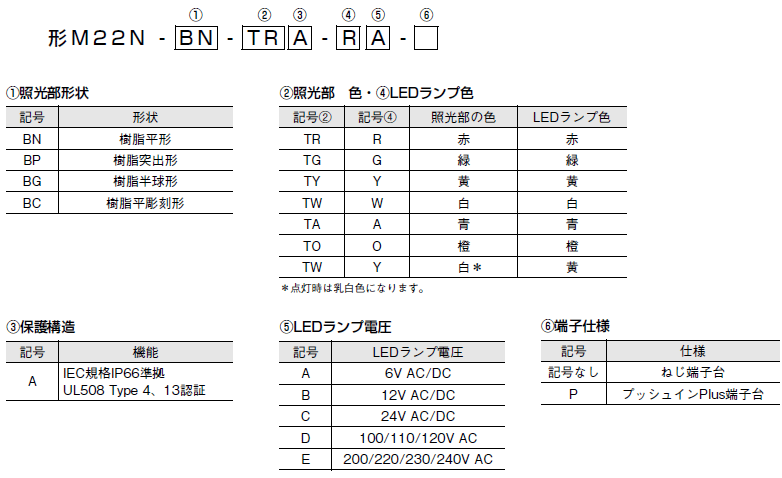

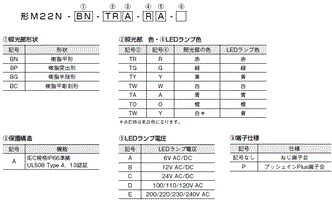

形式構成

形式基準

照光部・LEDランプ・本体部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類/標準価格」をご覧ください。

セット組み合わせ形式

M22N 種類/価格 5

種類/標準価格

セット組み合わせ形式

照光部・LEDランプ・本体部をセットにしてお届けします。
◎印の機種でも、一部標準在庫となっていない機種もございます。納期についてはお取り引き商社にお問い合わせください。

表示灯

形状 使用電圧 形式 標準価格
(¥)
②②
照光部の色
④LED
ランプ色
樹脂平形
3451_lu_4_1
6V AC/DC 形M22N-BN-②②A-④A 810 TR:透明-赤
TG:透明-緑
TY:透明-黄
TW:透明-白
TA:透明-青
TO:透明-橙
R:赤
G:緑
Y:黄
W:白
A:青
O:橙
形M22N-BN-②②A-④A-P 920
12V AC/DC 形M22N-BN-②②A-④B 810
形M22N-BN-②②A-④B-P 920
24V AC/DC 形M22N-BN-②②A-④C 810
形M22N-BN-②②A-④C-P 920
100/110/120V AC 形M22N-BN-②②A-④D 810
形M22N-BN-②②A-④D-P 920
200/220/230/240V AC 形M22N-BN-②②A-④E 810
形M22N-BN-②②A-④E-P 920
樹脂突出形
3451_lu_4_2
6V AC/DC 形M22N-BP-②②A-④A 810
形M22N-BP-②②A-④A-P 920
12V AC/DC 形M22N-BP-②②A-④B 810
形M22N-BP-②②A-④B-P 920
24V AC/DC 形M22N-BP-②②A-④C 810
形M22N-BP-②②A-④C-P 920
100/110/120V AC 形M22N-BP-②②A-④D 810
形M22N-BP-②②A-④D-P 920
200/220/230/240V AC 形M22N-BP-②②A-④E 810
形M22N-BP-②②A-④E-P 920
樹脂半球形
3451_lu_4_3
6V AC/DC 形M22N-BG-②②A-④A 810
形M22N-BG-②②A-④A-P 920
12V AC/DC 形M22N-BG-②②A-④B 810
形M22N-BG-②②A-④B-P 920
24V AC/DC 形M22N-BG-②②A-④C 810
形M22N-BG-②②A-④C-P 920
100/110/120V AC 形M22N-BG-②②A-④D 810
形M22N-BG-②②A-④D-P 920
200/220/230/240V AC 形M22N-BG-②②A-④E 810
形M22N-BG-②②A-④E-P 920
樹脂平彫刻形
3451_lu_4_4
6V AC/DC 形M22N-BC-②②A-④A 810
形M22N-BC-②②A-④A-P 920
12V AC/DC 形M22N-BC-②②A-④B 810
形M22N-BC-②②A-④B-P 920
24V AC/DC 形M22N-BC-②②A-④C 810
形M22N-BC-②②A-④C-P 920
100/110/120V AC 形M22N-BC-②②A-④D 810
形M22N-BC-②②A-④D-P 920
200/220/230/240V AC 形M22N-BC-②②A-④E 810
形M22N-BC-②②A-④E-P 920

注. 通常、照光部とLEDランプは、同じ色の組み合わせとなります。
ただし、照光部白色+LED黄色を組み合わせた乳白色も用意しています。 形M22N-B□-TWA-Y□-□
