G3VM-41PR□ / 51PR

MOS FETリレー USOP 低端子間容量＆低オン抵抗タイプ（低C×R）

G3VM-41PR□ / 51PR

USOPパッケージで低C×Rを実現したMOS FETリレー

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2018/04/16

絶対最大定格（Ta＝25℃）

項目 記号 形G3VM-
41PR12		 形G3VM-
41PR6		 形G3VM-
41PR10		 形G3VM-
41PR11		 形G3VM-
41PR5		 形G3VM-
51PR		 単位 条件
入
力
側		 LED順電流 IF 50 mA
直流順電流低減率 △IF/℃ -0.5 mA/℃ Ta≧25℃
LED逆電圧 VR 5 V
接合部温度 TJ 125 ℃
出
力
側		 負荷電圧（ピークAC/DC） VOFF 40 50 V
連続負荷電流（ピークAC/DC） Io 100 120 140 300 mA
オン電流低減率 △Io/℃ -1.0 -1.2 -1.4 -3 mA/℃ Ta≧25℃
パルスオン電流 Iop 300 360 420 900 mA t=100ms、Duty=1/10
接合部温度 TJ 125 ℃
入出力間耐電圧 ＊ VI-O 500 Vrms AC1分間
使用周囲温度 Ta -40～+85 ℃ 氷結・結露のないこと
保管温度 Tstg -40～+125 ℃
はんだ付け温度条件 ― 260 ℃ 10s

＊ 入出力間耐電圧の測定は、LEDピン、受光側ピンをそれぞれ一括し、電圧を印加する。

電気的性能（Ta＝25℃）

項目 記号 形G3VM-
41PR12		 形G3VM-
41PR6		 形G3VM-
41PR10		 形G3VM-
41PR11		 形G3VM-
41PR5		 形G3VM-
51PR		 単位 条件
入
力
側		 LED順電圧 VF 最小 1.0 V I F＝10mA
標準 1.15
最大 1.3
逆電流 IR 最大 10 μA VR＝5V
端子間容量 CT 標準 15 pF V＝0、f＝1MHz
トリガLED順電流 IFT 標準 1.0 0.6 0.5 1.0 0.6 0.5 mA Io=100mA
最大 3
復帰LED順電流 IFC 最小 0.1 0.2 mA IOFF=10μA
出
力
側		 最大出力オン抵抗 RON 標準 15 10 12 7 1 Ω IF＝5mA、t<1s、
Io=連続負荷電流定格値
最大 20 15 14 10 1.5
開路時漏れ電流 ILEAK 最大 1 0.2 1 nA VOFF＝負荷電圧定格値
端子間容量 COFF 標準 0.3 1 0.45 0.7 10 12 pF V=0、f=100MHz、t<1s
最大 0.6 2 0.8 1.3 14 ―
入出力間容量 CI-O 標準 0.4 pF f＝1MHz、Vs＝0V
入出力間容量絶縁抵抗 RI-O 最小 1000 MΩ VI-O＝500VDC、RoH≦60%
標準 108

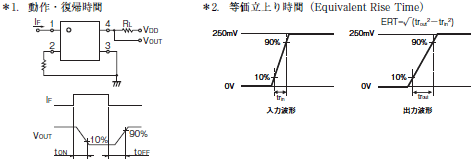

動作時間 tON 標準 0.04 0.05 0.03 0.04 0.2 ms IF=5mA、RL=200Ω、
VDD=20V ＊1
最大 0.2 0.5
復帰時間 tOFF 標準 0.12 0.16 0.2 0.14 0.2 0.1
最大 0.2 0.3 0.2 0.3 0.4
等価立上り時間 ERT 標準 ― 40 ps IF＝5mA、VDD＝0.25V、
Tr（in）＝25ps ＊2
最大 ― 90

G3VM-41PR□ / 51PR 定格/性能 4

推奨動作条件

推奨動作条件は、高い信頼度でご使用いただくため、最大定格・電気的性能に対してディレーティングを考慮した指標です。
各項目は独立した条件であり、複合条件を同時に満たすものではありません。

項目 記号 形G3VM-
41PR12		 形G3VM-
41PR6		 形G3VM-
41PR10		 形G3VM-
41PR11		 形G3VM-
41PR5		 形G3VM-
51PR		 単位
負荷電圧（ピークAC/DC） VDD 最大 32 40 V
動作LED順電流 IF 最小 5 mA
標準 7.5
最大 20
連続負荷電流（ピークAC/DC） Io 最大 100 120 140 300
動作温度 Ta 最小 -20 ℃
最大 65
