FZ5センサコントローラ

種類 高速コントローラ 標準コントローラ Liteコントローラ
形式 NPN 形FZ5-1200 形FZ5-1200-10 形FZ5-1100 形FZ5-1100-10 形FZ5-800 形FZ5-800-10 形FZ5-600 形FZ5-600-10 形FZ5-L350 形FZ5-L350-10
PNP 形FZ5-1205 形FZ5-1205-10 形FZ5-1105 形FZ5-1105-10 形FZ5-805 形FZ5-805-10 形FZ5-605 形FZ5-605-10 形FZ5-L355 形FZ5-L355-10
コントローラタイプ 液晶一体タイプ BOXタイプ
カメラ台数 2台 4台 2台 4台 2台 4台 2台 4台 2台 4台
接続カメラ FZ-Sシリーズ接続可 FZ-Sシリーズ接続可
(ただし、形FZ-SC5M3/-S5M3は接続不可)
処理
分解能
(FZ-
S)
インテリジェントコンパク
トカメラ接続時
752(H)×480(V)
30万画素カメラ接続時 640(H)×480(V)
200万画素カメラ接続時 1600(H)×1200(V)
500万画素カメラ接続時 2448(H)×2044(V)
シーン数 128 *1 128
本体
メモリ
画像
ロギン
グ枚数
*2
インテリ
ジェント
コンパク
トカメラ
接続時
1カメラ接続時 232枚 214枚
2カメラ接続時 116枚 107枚
3カメラ接続時 77枚 71枚
4カメラ接続時 58枚 53枚
30万
画素
カメラ
接続時
1カメラ接続時 カラーカメラの場合:270枚、モノクロカメラの場合:272枚 カラーカメラの場合:250枚、モノクロカメラの場合:252枚
2カメラ接続時 カラーカメラの場合:135枚、モノクロカメラの場合:136枚 カラーカメラの場合:125枚、モノクロカメラの場合:126枚
3カメラ接続時 カラーカメラの場合:90枚、モノクロカメラの場合:90枚 カラーカメラの場合:83枚、モノクロカメラの場合:84枚
4カメラ接続時 カラーカメラの場合:67枚、モノクロカメラの場合:68枚 カラーカメラの場合:62枚、モノクロカメラの場合:63枚
200万
画素
カメラ
接続時
1カメラ接続時 カラーカメラの場合:43枚、モノクロカメラの場合:43枚 カラーカメラの場合:40枚、モノクロカメラの場合:40枚
2カメラ接続時 カラーカメラの場合:21枚、モノクロカメラの場合:21枚 カラーカメラの場合:20枚、モノクロカメラの場合:20枚
3カメラ接続時 カラーカメラの場合:14枚、モノクロカメラの場合:14枚 カラーカメラの場合:13枚、モノクロカメラの場合:13枚
4カメラ接続時 カラーカメラの場合:10枚、モノクロカメラの場合:10枚 カラーカメラの場合:10枚、モノクロカメラの場合:10枚
500万
画素
カメラ
接続時
1カメラ接続時 カラーカメラの場合:16枚、モノクロカメラの場合:16枚 カラーカメラの場合:11枚、モノクロカメラの場合:11枚
2カメラ接続時 カラーカメラの場合:8枚、モノクロカメラの場合:8枚 カラーカメラの場合:5枚、モノクロカメラの場合:5枚
3カメラ接続時 カラーカメラの場合:5枚、モノクロカメラの場合:5枚 -
4カメラ接続時 カラーカメラの場合:4枚、モノクロカメラの場合:4枚 -
操作 タッチペン、マウスなどによる操作 マウスなどによる操作
設定 フロー編集で処理の流れを作成(ガイダンス付き)
対応言語 日本語/英語/中国語(簡体字)/中国語(繁体字)/韓国語/ドイツ語/フランス語/
イタリア語/スペイン語
日本語/英語/中国語(簡体字)/中国語(繁体字)
シリアル通信 RS-232C/422:1CH RS-232C:1CH
EtherNet通信 Ethernet 1000BASE-T Ethernet 100BASE-TX/
10BASE-T
Ethernet 1000BASE-T Ethernet 100BASE-X/
10BASE-T
Ethernet 1000BASE-T
EtherNet/IP通信 Ethernetポート使用 伝送速度:100Mbps(100BASE-TX)
パラレル入出力 (2ラインランダムトリガモード使用時)
・入力17点(RESET、STEP0/ENCTRIG_Z0、STEP1/ENCTRIG_Z1、
 DSA0~1、ENCTRIG_A0~1、ENCTRIG_B0~1、DI0~7)
・出力29点(RUN/BUSY1、BUSY0、GATE0~1、OR0~1、READY0~1、
 ERROR、STGOUT0~3、DO0~15)
(その他のモード使用時)
・入力13点(RESET、STEP0/ENCTRIG_Z0、DSA0、ENCTRIG_A0、
 ENCTRIG_B0、DI0~7)
・出力26点(RUN、BUSY0、GATE0、OR0、READY0、ERROR、
 STGOUT0~3、DO0~15)
*STGOUT2,3はカメラ4chタイプのみ
・入力13点(RESET、
 STEP0/ENCTRIG_Z0、
 DSA0、ENCTRIG_A0、
 ENCTRIG_B0、DI0~7)
・出力26点(RUN、BUSY0、
 GATE0、OR0、READY0、
 ERROR、STGOUT0~3、
 DO0~15)
*STGOUT2,3は
 カメラ4chタイプのみ
・入力11点(RESET、STEP0、
 DSA0、DI0~7)
・出力26点(RUN、BUSY0、
 GATE0、OR0、READY0、
 ERROR、STGOUT0~3、
 DO0~15)
*STGOUT2,3は
 カメラ4chタイプのみ
モニタIF コントローラと一体型12.1インチTFT1カラー液晶(解像度XGA 1024×768ドット) アナログRGBビデオ出力
1CH(解像度 XGA
1024×768ドット)
USBI/F 4CH(USB1.1/2.0準拠) 2CH(USB1.1/2.0準拠)
電源電圧 *3 DC20.4~26.4V
消費
電流
*4
インテリジェント
コンパクトカメラ接続時
5.0A以下 7.5A以下 5.0A以下 7.5A以下 5.0A以下 7.5A以下 5.0A以下 7.5A以下 4.0A以下 5.5A以下
30万画素カメラ接続時 3.7A以下 4.9A以下 3.7A以下 4.9A以下 3.7A以下 4.9A以下 3.7A以下 4.9A以下 2.6A以下 2.9A以下
200万画素カメラ接続時
500万画素カメラ接続時
周囲温度範囲 動作時:冷却ファンの回転速度が低速回転の場合:0~+45℃
    冷却ファンの回転速度が高速回転の場合:0~+50℃
保存時:-20~+65℃(ただし氷結・結露しないこと)
動作時:0~+50℃
保存時:-20~+65℃
(ただし氷結・結露しないこと)
周囲湿度範囲 動作時・保存時:各35~85%RH(ただし結露しないこと)
質量 約3.2kg 約3.4kg 約3.2kg 約3.4kg 約3.2kg 約3.4kg 約3.2kg 約3.4kg 約1.8kg
内容品 タッチペン(1本:前面パネル内)、取扱説明書、取付金具6個 取扱説明書

*1. シーングループ変換ツールを使用することで1024まで拡張可能です。
*2. 種類の異なるカメラを混在接続した場合には画像ロギング枚数が異なります。
*3. LiteコントローラのDC24V電源のプラス(+)端子は接地しないでください。プラス接地した場合、コントローラやカメラの筐体などSG(0V)部に触れると感電する恐れがあります。
*4. 消費電流は各コントローラの接続可能な最大カメラ台数接続時の値です。照明コントローラで照明を接続した場合は、インテリジェントコンパクトカメラ接続時と同じ消費電流になります。

カメラ

デジタルCCD/CMOSカメラ(単体)

形式 形FZ-S 形FZ-SC 形FZ-S2M 形FZ-SC2M 形FZ-S5M3 形FZ-SC5M3
撮像素子 全画素読み出し方式、インターライン転送型、
CCD撮像素子(1/3インチ相当)
全画素読み出し方式、インターライン転送型、
CCD撮像素子(1/1.8インチ相当)
CMOS撮像素子(2/3インチ相当)
カラー/モノクロ モノクロ カラー モノクロ カラー モノクロ カラー
有効画素数 640(H)×480(V) 1600(H)×1200(V) 2448(H)×2048(V)
撮像面積 H×V(対角) 4.8×3.6 (6.0mm) 7.1×5.4 (8.9mm) 8.4×7.1(11mm)
画素サイズ 7.4(μm)×7.4(μm) 4.4(μm)×4.4(μm) 3.45(μm)×3.45(μm)
シャッター機能 電子シャッター方式
シャッタースピード20μs~100msの範囲で設定可能
パーシャル機能 12ライン~480ライン 12ライン~1200ライン 4ライン~2048ライン
フレームレート(取込時間) 80fps(12.5ms) 30fps(33.3ms) 25.6fps(38.2ms)
レンズマウント Cマウント
視野、設置距離 視野・設置距離に合わせてレンズを選択
周囲温度範囲 動作時:0~+50℃ 保存時:-25~+65℃
(ただし氷結・結露しないこと)
動作時:0~+40℃ 保存時:-25~+65℃
(ただし氷結・結露しないこと)
動作時:0~+40℃ 保存時:-25~+65℃
(ただし氷結・結露しないこと)
周囲湿度範囲 動作時・保存時:各35~85%RH(ただし結露しないこと)
質量 約55g 約76g 約85g
付属品 取扱説明書 取扱説明書 取扱説明書

小型デジタルCCDカメラ(単体)

形式 形FZ-SF 形FZ-SFC 形FZ-SP 形FZ-SPC
撮像素子 全画素読み出し方式、インターライン転送型、CCD撮像素子(1/3インチ相当)
カラー/モノクロ モノクロ カラー モノクロ カラー
有効画素数 640(H)×480(V)
撮像面積 H×V(対角) 4.8×3.6 (6.0mm)
画素サイズ 7.4(μm)×7.4(μm)
シャッター機能 電子シャッター方式 シャッタースピード20μs~100msの範囲で設定可能
パーシャル機能 12ライン~480ライン
フレームレート(取込時間) 80fps(12.5ms)
レンズマウント 独自マウント(M10.5(P=0.5))
視野、設置距離 視野・設置距離に合わせてレンズを選択
周囲温度範囲 動作時:0~+50℃(カメラアンプ) 0~+45℃(カメラヘッド)
保存時:-25~+65℃(ただし氷結・結露しないこと)
周囲湿度範囲 動作時・保存時:各35~85%RH
(ただし結露しないこと)
動作時・保存時:各35~85%RH
(ただし結露しないこと)
質量 約150g 約150g
付属品 取扱説明書、取付ブラケット、取付ネジ
(M2×4本)
取扱説明書

インテリジェントコンパクトCMOSカメラ

形式 形FZ-SQ010F 形FZ-SQ050F 形FZ-SQ100F 形FZ-SQ100N
撮像素子 CMOSカラー撮像素子(1/3インチ相当)
カラー/モノクロ カラー
有効画素数 752(H)×480(V)
撮像面積 H×V
(対角)
4.51×2.88 (5.35mm)
画素サイズ 6.0(μm)×6.0(μm)
シャッター機能 1/250~1/32,258
パーシャル機能 8ライン~480ラインの範囲
フレームレート
(取込時間)
60fps(16.7ms)

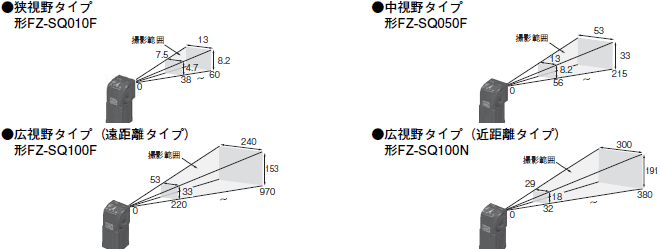

視野 7.5×4.7~13×8.2mm 13×8.2~53×33mm 53×33~240×153mm 29×18~300×191mm
設置距離 38~60mm 56~215mm 220~970mm 32~380mm
LEDクラス* Risk Group2
周囲温度範囲 動作時0~+50℃ 保存時:-25~+65℃
周囲湿度範囲 動作時、保存時:各35~85%RH(ただし、結露しないこと)
質量 約150g 約140g
付属品 取付用台座(形FQ-XL)×1、偏光フィルタアタッチメント(FQ-XF1)×1、取扱説明書、警告ラベル

*適用規格 IEC62471-2

FZ5シリーズ 定格/性能 8

ケーブル/周辺機器

カメラケーブル

形式 形FZ-VS3(2m) 形FZ-VSB3(2m) 形FZ-VSL3(2m) 形FZ-VSLB3(2m)
種類 標準 耐屈曲 ライトアングル 耐屈曲ライトアングル
振動(耐久) 10~150Hz 片振幅0.15mm 3方向 各8分 4回
周囲温度 動作時・保存時:各0~+65℃(ただし、氷結・結露しないこと)
周囲湿度 動作時・保存時:各40~70%RH(ただし、結露しないこと)
周囲雰囲気 腐食性ガスのないこと
材質 ケーブル外被、コネクタ:PVC
最小曲げ半径 69mm 69mm 69mm 69mm
質量 約170g 約180g 約170g 約180g

ケーブル延長ユニット

形式 形FZ-VSJ
電源電圧 *1 DC11.5~13.5V
消費電流 *2 1.5A以下
周囲温度範囲 動作時:0~+50℃ 保存時:-25~+65℃(ただし氷結・結露しないこと)
周囲湿度範囲 動作時・保存時:各35~85%RH(ただし結露しないこと)
質量 約240g
付属品 取扱説明書、取付ねじ4個

*1. インテリジェントコンパクトカメラ、照明コントローラを接続している場合は、ケーブル延長ユニットにDC12Vの電源供給が必要です。
*2. ケーブル延長ユニットに外部電源を接続した際の電源消費電流です。

液晶モニタ

形式 形FZ-M08
インチサイズ 8.4インチ
タイプ 液晶カラーTFT
解像度 1024×768ドット
入力信号 アナログRGBビデオ入力1ch
電源電圧 DC21.6~26.4V
消費電流 約0.7A以下
周囲温度範囲 動作時:0~+50℃ 保存時:-25~+65℃(ただし氷結・結露しないこと)
周囲湿度範囲 動作時・保存時:各35~85%RH(ただし結露しないこと)
質量 約1.2kg
付属品 取扱説明書、取付金具4個

長距離カメラケーブル

形式 形FZ-VS4(15m) 形FZ-VSL4(15m)
種類 標準 ライトアングル
振動(耐久) 10~150Hz 片振幅0.15mm 3方向 各8分 4回
周囲温度 動作時・保存時:各0~+65℃(ただし、氷結・結露しないこと)
周囲湿度 動作時・保存時:各40~70%RH(ただし、結露しないこと)
周囲雰囲気 腐食性ガスのないこと
材質 ケーブル外被、コネクタ:PVC
最小曲げ半径 78mm
質量 約1400g

パラレルケーブル

形式 形FZ-VP 形FZ-VPX
振動(耐久) 10~150Hz 片振幅0.15mms 3方向 各8分 4回
周囲温度 動作時:各0~+50℃、保存時:-20~+65℃(ただし、氷結・結露しないこと)
周囲湿度 動作時・保存時:各35~85%RH(ただし、結露しないこと)
周囲雰囲気 腐食性ガスのないこと
材質 ケーブル外被:耐熱PVC、コネクタ:ABS樹脂
最小曲げ半径 75mm
質量 約160g 約180g

液晶モニタケーブル

形式 形FZ-VM
振動(耐久) 10~150Hz 片振幅0.15mm 3方向 各8分 4回
周囲温度 動作時:各0~+50℃、保存時:-20~+65℃(ただし、氷結・結露しないこと)
周囲湿度 動作時・保存時:各35~85%RH(ただし、結露しないこと)
周囲雰囲気 腐食性ガスのないこと
材質 ケーブル外被:耐熱PVC、コネクタ:PVC
最小曲げ半径 75mm
質量 約170g
