(単位:mm)

センサコントローラ

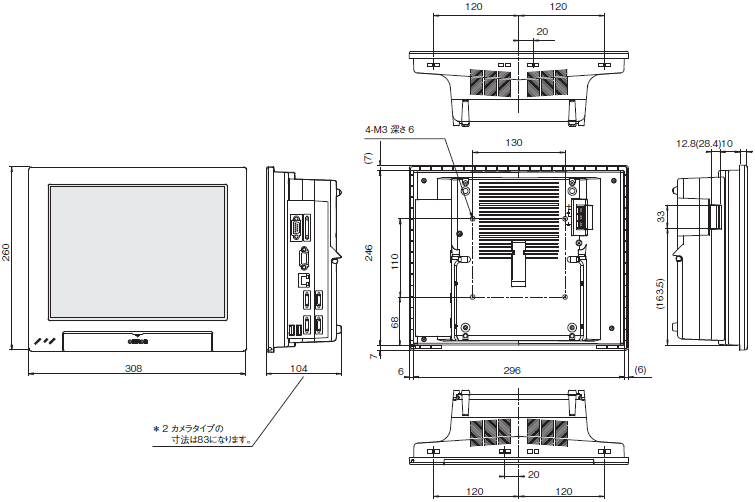

FZ5シリーズ 液晶一体タイプ
形FZ5-1200/-1205/-1200-10/-1205-10
形FZ5-1100/-1105/-1100-10/-1105-10
形FZ5-800/-805/-800-10/-805-10
形FZ5-600/-605/-600-10/-605-10

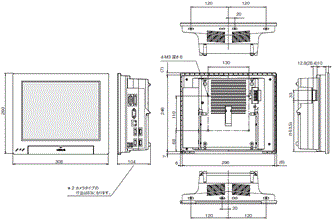

FZ5シリーズ 外形寸法 2

FZ5シリーズ Lite BOXタイプ
形FZ5-L350/-L355/-L350-10/-L355-10

FZ5シリーズ 外形寸法 3

カメラ

デジタルCCD/CMOSカメラ(単体)

30万画素カメラ
形FZ-S
形FZ-SC

FZ5シリーズ 外形寸法 6

200万画素カメラ
形FZ-S2M
形FZ-SC2M

FZ5シリーズ 外形寸法 7

500万画素カメラ

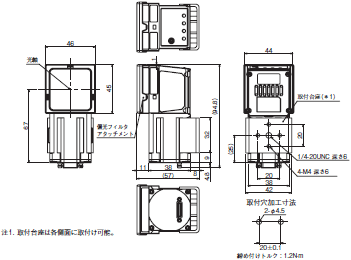

形FZ-S5M3
形FZ-SC5M3

FZ5シリーズ 外形寸法 8

小型デジタルCCDカメラ(単体)

カメラヘッド

フラットタイプ
形FZ-SF
形FZ-SFC

FZ5シリーズ 外形寸法 10

ペンタイプ
形FZ-SP
形FZ-SPC

FZ5シリーズ 外形寸法 11

カメラアンプ

フラットタイプ、ペンタイプ共通

FZ5シリーズ 外形寸法 12

インテリジェントコンパクトCMOSカメラ

狭視野タイプ、中視野タイプ

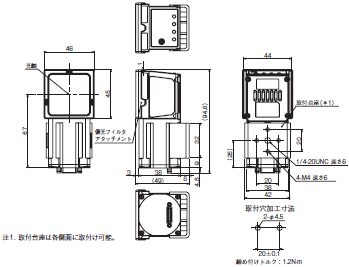

形FZ-SQ010F
形FZ-SQ050F

FZ5シリーズ 外形寸法 14

広視野タイプ
形FZ-SQ100F(遠距離)
形FZ-SQ100N(近距離)

FZ5シリーズ 外形寸法 15

ケーブル

カメラケーブル

カメラケーブル
形FZ-VS3

FZ5シリーズ 外形寸法 18

耐屈曲カメラケーブル
形FZ-VSB3

FZ5シリーズ 外形寸法 19

ライトアングルカメラケーブル
形FZ-VSL3

FZ5シリーズ 外形寸法 20

耐屈曲ライトアングルカメラケーブル
形FZ-VSLB3

FZ5シリーズ 外形寸法 21

長距離カメラケーブル
形FZ-VS4

FZ5シリーズ 外形寸法 22

長距離ライトアングルカメラケーブル
形FZ-VSL4

FZ5シリーズ 外形寸法 23

*1 各ケーブルは、2m/3m/5m/10mがあります。
*2 各カメラケーブルには極性があります。
   銘板の貼られている側をコントローラに接続してください。
*3 ケーブルは15mです。

パラレルケーブル

形FZ-VP

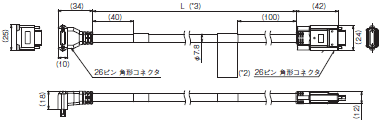

FZ5シリーズ 外形寸法 26

形FZ-VPX

FZ5シリーズ 外形寸法 27

液晶モニタケーブル

形FZ-VM

FZ5シリーズ 外形寸法 29

液晶モニタ

形FZ-M08

FZ5シリーズ 外形寸法 31

カメラケーブル延長ユニット

形FZ-VSJ

FZ5シリーズ 外形寸法 33
