形式基準

(組み合わせの詳細につきましては、「種類」をご覧ください。)

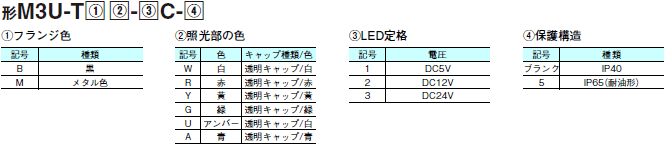

M3U 形式/種類 1

種類

本体

保護構造IP40の場合

フランジ色:黒

形状 LED電圧 形式 □:操作部の色記号
プラトー形
表示灯
DC5V 形M3U-TB□-1C W、A
DC12V 形M3U-TB□-2C
DC24V 形M3U-TB□-3C
DC5V 形M3U-TB□-1C G、U
DC12V 形M3U-TB□-2C
DC24V 形M3U-TB□-3C
DC5V 形M3U-TB□-1C R、Y
DC12V 形M3U-TB□-2C
DC24V 形M3U-TB□-3C

フランジ色:メタル色

形状 LED電圧 形式 □:操作部の色記号
プラトー形
表示灯
DC5V 形M3U-TM□-1C W、A
DC12V 形M3U-TM□-2C
DC24V 形M3U-TM□-3C
DC5V 形M3U-TM□-1C G、U
DC12V 形M3U-TM□-2C
DC24V 形M3U-TM□-3C
DC5V 形M3U-TM□-1C R、Y
DC12V 形M3U-TM□-2C
DC24V 形M3U-TM□-3C

保護構造IP65耐油形の場合

フランジ色:黒

形状 LED電圧 形式 □:操作部の色記号
プラトー形
表示灯
DC5V 形M3U-TB□-1C-5 W、A
DC12V 形M3U-TB□-2C-5
DC24V 形M3U-TB□-3C-5
DC5V 形M3U-TB□-1C-5 G、U
DC12V 形M3U-TB□-2C-5
DC24V 形M3U-TB□-3C-5
DC5V 形M3U-TB□-1C-5 R、Y
DC12V 形M3U-TB□-2C-5
DC24V 形M3U-TB□-3C-5

フランジ色:メタル色

形状 LED電圧 形式 □:操作部の色記号
プラトー形
表示灯
DC5V 形M3U-TM□-1C-5 W、A
DC12V 形M3U-TM□-2C-5
DC24V 形M3U-TM□-3C-5
DC5V 形M3U-TM□-1C-5 G、U
DC12V 形M3U-TM□-2C-5
DC24V 形M3U-TM□-3C-5
DC5V 形M3U-TM□-1C-5 R、Y
DC12V 形M3U-TM□-2C-5
DC24V 形M3U-TM□-3C-5

アクセサリ・工具(別売)
