一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 構造 | 盤内内蔵型 | |
| 接地方法 | D種接地（第3種接地） | |
| 使用環境 | 使用周囲温度 | 0～55℃ |
| 使用周囲湿度 | 10～95%RH（結露・氷結なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスのないこと | |
| 保存周囲温度 | -25～+70℃（ただし、 結露・氷結なきこと） | |
| 使用標高 | 2,000m以下 | |
| 汚染度 | 汚染度2以下: IEC 61010-2-201に該当 | |
| 耐ノイズ性 | IEC 61000-4-4に準拠、2kV（電源ライン） | |
| オーバーボルテージカテゴリ | カテゴリⅡ: IEC 61010-2-201に該当 | |
| EMCイミュニティレベル | ゾーンB | |
| 耐振動 | IEC 60068-2-6に準拠
5～8.4Hz、振幅3.5mm、 8.4～150Hz 加速度9.8m/s2 X、Y、Z各方向 100分（掃引時間10分×掃引回数10回＝合計100分） ＊1 |
|
| 耐衝撃 | IEC 60068-2-27に準拠、147m/s2 X、Y、Z各方向3回 ＊1 | |
| 適合規格 ＊2 | cULus： Listed（UL508）、ANSI/ISA 12.12.01、EU: EN 61131-2、
C-TickまたはRCM、KC: 韓国電波法登録 |
|
＊1. リレー出力ユニットの耐振動および耐衝撃の仕様は、『NXシリーズ デジタルI/Oユニットユーザーズマニュアル（SBCA-407）』を参照してください。
＊2. 形式ごとの最新の適合規格は、
「規格認証/適合」または、当社営業担当者に確認してください。
個別仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 形式 | 形NX-EIC202 | ||
| 接続可能NXユニット台数 | 63台以下 ＊1 | ||
| 通信プロトコル | EtherNet/IP専用プロトコル | ||
| TCP/IPおよびUDP/IP
（メッセージサービス） |
バッファ（ソケット）数：
・サーバ用メッセージバッファ： 8 ・クライアント用メッセージバッファ：なし ・バッファはUDP/IPメッセージとTCP/IPメッセージで 共有 最大メッセージサイズ： ・リクエスト：492バイト ・レスポンス：496バイト 最大NX出力データサイズ： ・490バイト 最大NX入力データサイズ： ・496バイト |
||
| 変調方式 | ベースバンド | ||
| リンク速度 | 100Mbps | ||
| 物理層 | 100BASE-TX （IEEE802.3） | ||
| 受信パケットインターバル
（RPI、更新周期） |
4～1000ms | ||
| 許容通信帯域幅
（自ノード宛て） |
1000 pps | ||
| トポロジ | ライン形、スター形、ツリー形 | ||
| スイッチングハブ | レイヤ2スイッチ | ||
| 伝送媒体 | カテゴリ5以上ツイストペアケーブル（推奨ケーブル： アルミテープと編組の二重遮
へいシールドケーブル） |
||
| 伝送距離 | ノード間距離：100m 以内 | ||
| NXバスI/Oデータサイズ | 入力：512バイト以下（INデータ、ステータス、空きエリアを含む）
出力：512バイト以下（OUTデータ、空きエリアを含む） |
||
| EtherNet/IP I/Oコネク
ションサイズ |
入力：504バイト以下（INデータ、ステータス、空きエリアを含む）
出力：504バイト以下（OUTデータ、空きエリアを含む） |
||
| リフレッシュ方式 | フリーランリフレッシュ方式 | ||
| ユニット
電源供給 ＊2 |
電源電圧 | DC24V（DC20.4～28.8V） | |
| NXユニット電源
供給可能電力 |
10W以下（詳細は「取付方向と制限」を参照） | ||
| NXユニット電源
供給効率 |
70% | ||
| 絶縁方式 | NXユニット電源-ユニット電源供給用端子間：非絶縁 | ||
| 電源端子電流容量 | 4A以下 | ||
| I/O電
源供給 ＊2 |
電源電圧 | DC5～24V（DC4.5～28.8V） ＊3 | |
| I/O電源最大電流 | 10A（詳細は「取付方向と制限」を参照） | ||
| 電源端子電流容量 | 10A 以下 | ||
| NXユニット電源消費電力 | 1.60W以下 | ||
| I/O電源消費電流 | 10mA以下（DC24V時） | ||
| 耐電圧 | AC510V（1min）、漏れ電流：5mA以下（絶縁されている回路間） | ||
| 絶縁抵抗 | DC100V、20MW以上（絶縁されている回路間） | ||
| 外部接続端子 | ［通信コネクタ］
EtherNet/IP通信用 ・RJ45 ×2（ シールド対応） |
||
| ［スクリューレスクランプ端子台］
ユニット電源供給用、I/O電源供給用、接地用、着脱式 |
|||
| ［ペリフェラル（USB）ポート］
Sysmac Studio接続用 ・物理層：USB2.0 準拠 Bコネクタ ・伝送距離：最大5m |
|||
| 外形寸法 | 46（W）×100（H）×71（D） | ||
| 質量 | 150g以下 | ||
| 取付方向と制限 | 取付方向：6方向

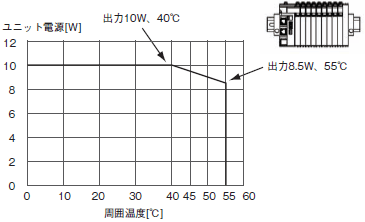

制限： ・正面取付の方向で使用する場合

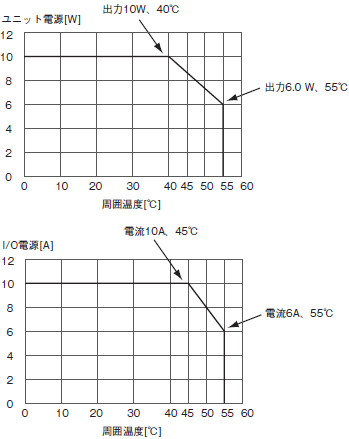

・正面取付の方向以外で使用する場合  |
||
| 回路構成 |  |
||
| 端子配列 |  |
||
| 付属品 | エンドカバー（形NX-END01）：1個 | ||
＊1. セーフティコントロールユニットの接続台数については、『NXシリーズ セーフティコントロールユニット ユーザーズマニュアル（SGFM-710）』を参照してください。
＊2. ユニット電源、IO電源の設計手順については、『NXシリーズ EtherNet/IPTM カプラユニット ユーザーズマニュアル（SBCD-365）』を参照してください。
＊3. 使用するNXユニットのI/O回路や外部接続機器の電圧仕様にあった電圧を選んでください。
構成ユニット一覧
NXシリーズEtherNet/IPカプラユニットに接続できるNXユニットの詳細は、各ユーザーズマニュアルでご確認ください。
EtherNet/IPカプラユニット
| ユニット名 | 形式 |
|---|---|
| EtherNet/IPカプラユニット | 形NX-EIC202 |
I/Oユニット
| ユニット名 | 形式 | ||||
|---|---|---|---|---|---|
| 2点 | 4点 | 8点 | 16点 | 32点 | |
| デジタル入力
ユニット |
ー | 形NX-ID3317、形NX-ID3443
形NX-ID3343、形NX-IA3117 形NX-ID3417 |
形NX-ID4342
形NX-ID4442 |
形NX-ID5142-1
形NX-ID5142-5 形NX-ID5342 形NX-ID5442 |
形NX-ID6142-5
形NX-ID6142-6 形NX-ID6342 形NX-ID6442 |
| デジタル出力
ユニット |
形NX-OC2633
形NX-OC2733 |
形NX-OD3121、形NX-OD3257
形NX-OD3153、形NX-OD3268 形NX-OD3256 |
形NX-OD4121
形NX-OD4256 形NX-OC4633 |
形NX-OD5121、形NX-OD5256
形NX-OD5121-1、形NX-OD5256-1 形NX-OD5121-5、形NX-OD5256-5 |
形NX-OD6121
形NX-OD6121-5 形NX-OD6121-6 形NX-OD6256 形NX-OD6256-5 |
| デジタル入出力
混合ユニット |
ー | ー | ー | 形NX-MD6121-5
形NX-MD6121-6 形NX-MD6256-5 |
ー |
| アナログ入力
ユニット |
形NX-AD2603、形NX-AD2203
形NX-AD2604、形NX-AD2204 形NX-AD2608、形NX-AD2208 |
形NX-AD3603、形NX-AD3203
形NX-AD3604、形NX-AD3204 形NX-AD3608、形NX-AD3208 |
形NX-AD4603、形NX-AD4203
形NX-AD4604、形NX-AD4204 形NX-AD4608、形NX-AD4208 |
ー | ー |
| アナログ出力
ユニット |
形NX-DA2603、形NX-DA2203
形NX-DA2605、形NX-DA2205 |
形NX-DA3603、形NX-DA3203
形NX-DA3605、形NX-DA3205 |
ー | ー | ー |
| 温度入力ユニット | 形NX-TS2101、形NX-TS2201
形NX-TS2102、形NX-TS2202 形NX-TS2104、形NX-TS2204 |
形NX-TS3101、形NX-TS3201
形NX-TS3102、形NX-TS3202 形NX-TS3104、形NX-TS3204 |
ー | ー | ー |
| ヒータ断線検知
ユニット |
ー | 形NX-HB3101、形NX-HB3201 | ー | ー | ー |
温度調節ユニット
| ユニット名 | 形式 | ||
|---|---|---|---|
| 2CH | 4CH | 8CH | |
| 温度調節ユニット | 形NX-TC2405、形NX-TC2406
形NX-TC2407、形NX-TC2408 |
形NX-TC3405、形NX-TC3406
形NX-TC3407、形NX-TC3408、形NX-HTC3510-5 |
形NX-HTC4505-5 |
ロードセル入力ユニット
| ユニット名 | 形式 |
|---|---|
| ロードセル入力ユニット | 形NX-RS1201 |
位置インタフェースユニット
| ユニット名 | 形式 | ||
|---|---|---|---|
| 1CH | 2CH | 4CH | |
| インクリメンタルエンコーダ
入力ユニット |
形NX-EC0112、形NX-EC0132
形NX-EC0122、形NX-EC0142 |
形NX-EC0212
形NX-EC0222 |
ー |
| SSI入力ユニット | 形NX-ECS112 | 形NX-ECS212 | ー |
コミュニケーションインタフェースユニット
| ユニット名 | 形式 |
|---|---|
| コミュニケーション
インタフェースユニット |
形NX-CIF101、形NX-CIF105、形NX-CIF210 |
IO-Linkマスタユニット
| ユニット名 | 形式 |
|---|---|
| IO-Linkマスタユニット | 形NX-ILM400 |
システムユニット
| ユニット名 | 形式 |
|---|---|
| NXユニット電源追加供給ユニット | 形NX-PD1000 |
| I/O電源追加供給ユニット | 形NX-PF0630、形NX-PF0730 |
| I/O電源接続ユニット | 形NX-PC0010、形NX-PC0020、形NX-PC0030 |
| シールド接続ユニット | 形NX-TBX01 |
セーフティコントロールユニット
| ユニット名 | 形式 |
|---|---|
| セーフティCPUユニット | 形NX-SL3300 ＊1 |
| セーフティ入力ユニット | 形NX-SIH400 ＊2、形NX-SID800 |
| セーフティ出力ユニット | 形NX-SOH200、形NX-SOD400 |
＊1. セーフティCPUユニット Ver.1.1以降から接続可能。
＊2. セーフティ入力ユニット Ver.1.1以降から接続可能。
バージョン情報
ユニットの種別や形式によっては、対応バージョンに記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
対応バージョンに記載している各ユニットおよびサポートツールのバージョンは、EtherNet/IPカプラユニットの接続および設定可否を示しています。
NJ/NXシリーズCPUユニット、NYシリーズ産業用PC接続
NXシリーズCPUユニット、NYシリーズ産業用PC
| EtherNet/IPカプラユニット | 対応バージョン | ||||
|---|---|---|---|---|---|
| 形式 | ユニットバージョン | CPUユニット、産業用
PCのユニットバージョン |
Sysmac Studioの
バージョン |
Network Configurator for
EtherNet/IPのバージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.1.14 | Ver.1.19 | Ver.3.21 | Ver.2.4＊ |
| Ver.1.0 | 不可 | 不可 | 不可 | 不可 | |
＊EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
NJシリーズCPUユニット
| EtherNet/IPカプラユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニットバージョン | CPUユニットの
ユニットバージョン |
形CJ1W-EIP21Sの
ユニットバージョン |
形CJ1W-EIP21の
ユニットバージョン |
Sysmac Studioの
バージョン |
Network Configurator for
EtherNet/IPのバージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.1.14 | Ver.1.0かつ
ロット番号 241001以降 |
Ver.2.1 | Ver.1.19 | Ver.3.21 | Ver.2.4＊ |
| Ver.1.0 | 不可 | 不可 | 不可 | 不可 | 不可 | 不可 | |
＊EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
CS/CJ/CPシリーズCPUユニット接続
CS1G/CS1H/CJ1H/CJ1M＊ CPUユニット
＊CJ1Mは2021年3月末受注終了品です。
| EtherNet/IPカプラユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニットバージョン | CPUユニットの
ユニットバージョン |
形CS1W-EIP21Sの
ユニットバージョン |
形CS1W-EIP21/
CJ1W-EIP21の ユニットバージョン |
Network Configurator for
EtherNet/IPのバージョン |
NX-IO Configuratorの
バージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.3.0 | Ver.1.0 | Ver.2.1 | Ver.3.00 | Ver.1.00 | Ver.2.4＊1 |
| Ver.1.0 | Ver.1.00＊2 | Ver.2.2 | |||||
＊1. EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
＊2. EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。そのほかの経路では接続できません。
CJ2H-CPU6□/CJ2M-CPU1□/CP1H CPUユニット
| EtherNet/IPカプラユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニットバージョン | CPUユニットの
ユニットバージョン |
形CJ1W-EIP21Sの
ユニットバージョン |
形CJ1W-EIP21の
ユニットバージョン |
Network Configurator for
EtherNet/IPのバージョン |
NX-IO Configuratorの
バージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.1.0 | Ver.1.0 | Ver.2.1 | Ver.3.00 | Ver.1.00 | Ver.2.4＊1 |
| Ver.1.0 | Ver.1.00＊2 | Ver.2.2 | |||||
＊1. EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
＊2. EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。そのほかの経路では接続できません。
CJ2H-CPU6□-EIP CPUユニット
| EtherNet/IPカプラユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニットバージョン | CPUユニットの
ユニットバージョン |
形CJ1W-EIP21Sの
ユニットバージョン |
形CJ1W-EIP21の
ユニットバージョン |
Network Configurator for
EtherNet/IPのバージョン |
NX-IO Configuratorの
バージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.1.5 | Ver.1.0 | Ver.2.1 | Ver.3.00 | Ver.1.00 | Ver.2.4＊1 |
| Ver.1.0 | Ver.1.00＊2 | Ver.2.2 | |||||
＊1. EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
＊2. EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。そのほかの経路では接続できません。
CJ2M-CPU3□ CPUユニット
| EtherNet/IPカプラユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニットバージョン | CPUユニットの
ユニットバージョン |
形CJ1W-EIP21Sの
ユニットバージョン |
形CJ1W-EIP21の
ユニットバージョン |
Network Configurator for
EtherNet/IPのバージョン |
NX-IO Configuratorの
バージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.1.0 | Ver.1.0 | Ver.2.1 | Ver.3.21 | Ver.1.00 | Ver.2.4＊1 |
| Ver.1.0 | Ver.1.00＊2 | Ver.2.2 | |||||
＊1. EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
＊2. EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。そのほかの経路では接続できません。
Sysmac Gateway接続
Sysmac Gateway
| EtherNet/IPカプラユニット | 対応バージョン | ||||
|---|---|---|---|---|---|
| 形式 | ユニット バージョン | Sysmac Gatewayの
バージョン |
Network Configurator for
EtherNet/IPのバージョン |
NX-IO Configuratorの
バージョン |
CX-ConfiguratorFDTの
バージョン |
| 形NX-EIC202 | Ver.1.2 | Ver.1.31 | Ver.3.50 | Ver.1.00 | Ver.2.4＊1 |
| Ver.1.0 | Ver.1.00＊2 | Ver.2.2 | |||
＊1. EtherNet/IPカプラユニットのペリフェラル（USB）ポートに接続する場合は、Ver.2.2以降で使用可能です。
＊2. EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。そのほかの経路では接続できません。
