F3W-MA

スマートミューティングアクチュエータ

F3W-MA

多光軸光電センサをベースとした統合型ミューティングセンサ

※ Web特別価格提供品

トラブルシューティング

LEDの点灯状態を選ぶだけで、エラー原因と解決策を検索できます。

(単位:mm)

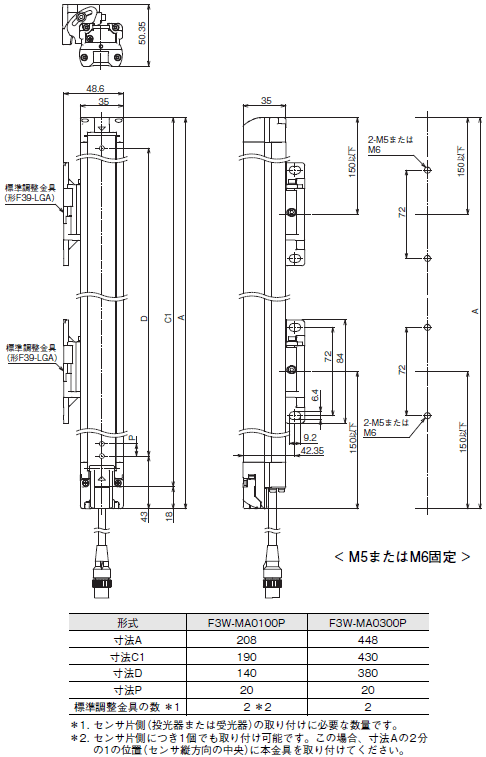

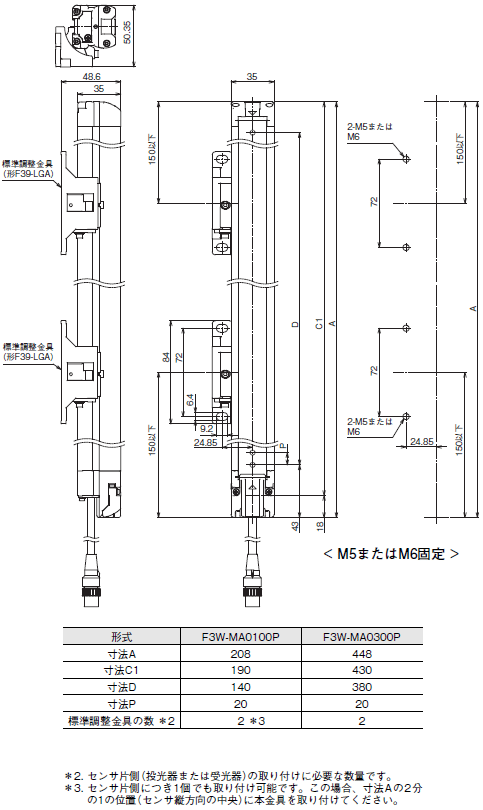

標準調整金具(形F39-LGA)を取り付ける場合

背面取り付け時

F3W-MA 外形寸法 2

側面取り付け時

F3W-MA 外形寸法 3

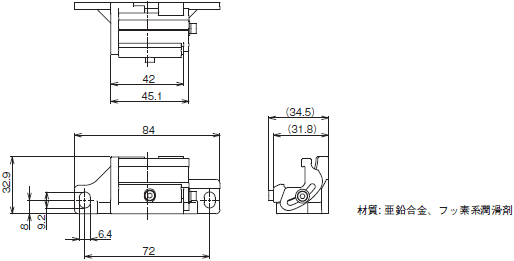

標準調整金具(別売:形F39-LGA)

F3W-MA 外形寸法 4

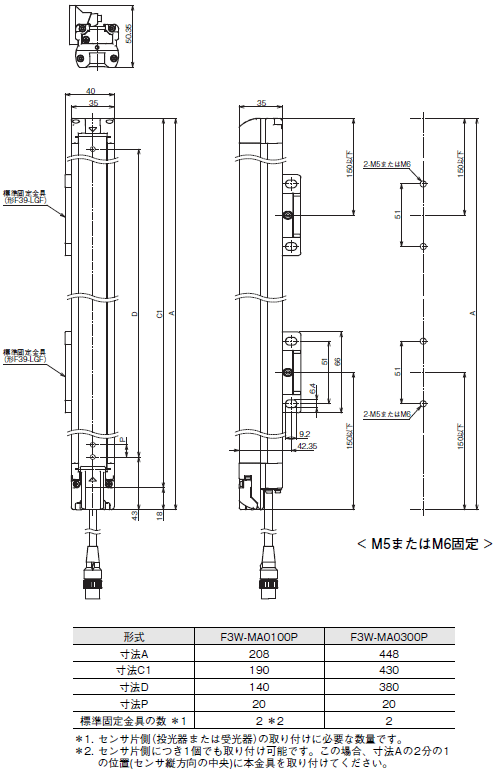

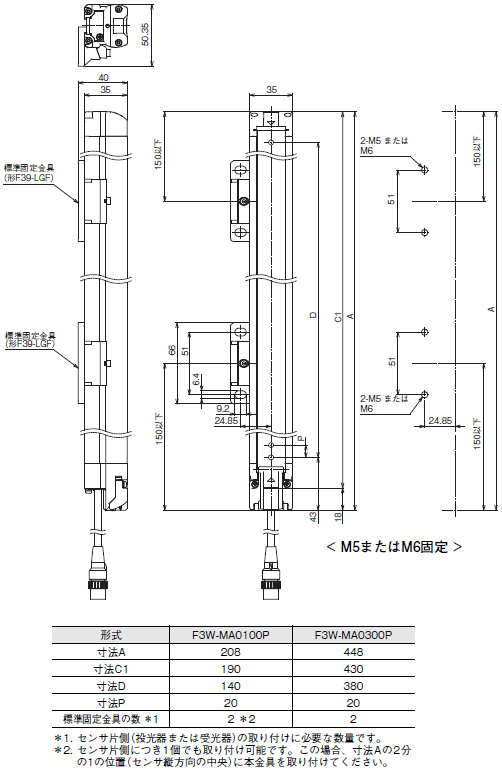

標準固定金具(形F39-LGF)を取り付ける場合

背面取り付け時

F3W-MA 外形寸法 6

側面取り付け時

F3W-MA 外形寸法 7

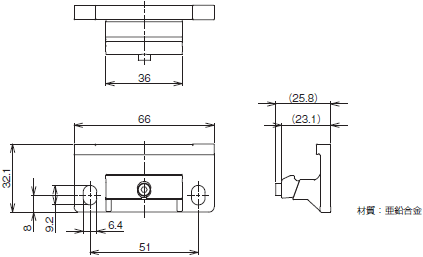

標準固定金具(別売:形F39-LGF)

F3W-MA 外形寸法 8

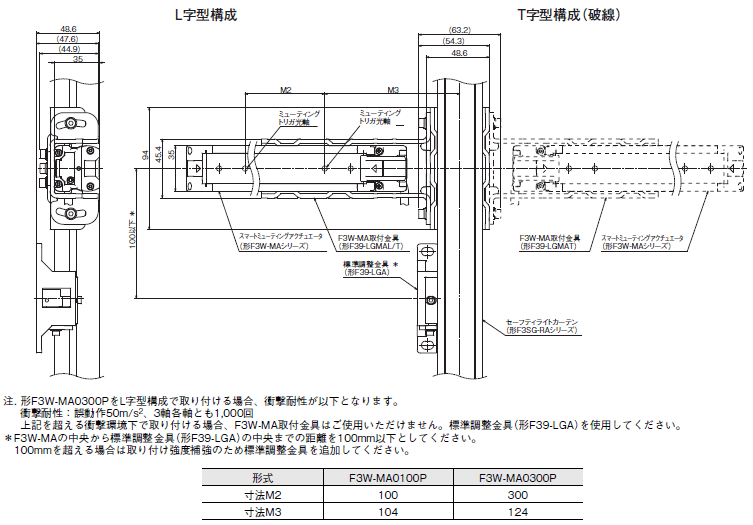

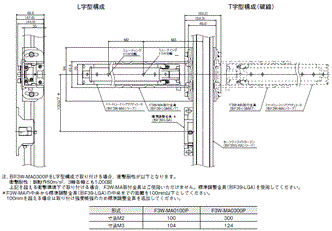

F3SG-RAにF3W-MA取付金具(形F39-LGMA□)と標準調整金具(形F39-LGA)を取り付ける場合

F3W-MA 外形寸法 9

アクセサリ

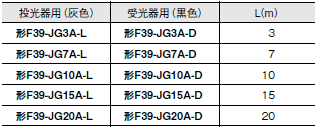

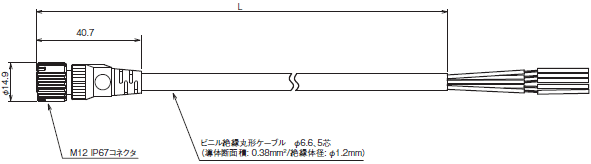

投光器用片側コネクタケーブル(別売:形F39-JG□A-L)

F3W-MA 外形寸法 11

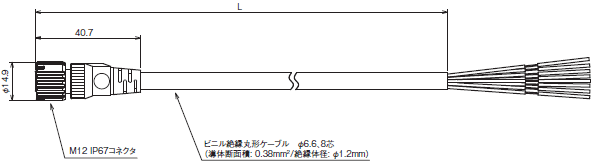

受光器用片側コネクタケーブル(別売:形F39-JG□A-D)

F3W-MA 外形寸法 12
F3W-MA 外形寸法 13

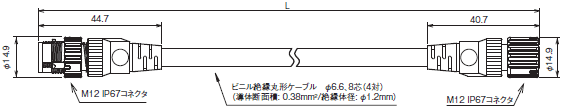

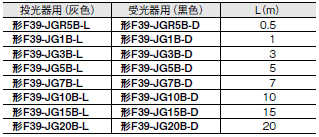

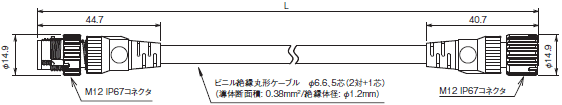

投光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JG□B-L)

F3W-MA 外形寸法 14

受光器用両側コネクタケーブル:ケーブル延長時の接続用ケーブル(別売:形F39-JG□B-D)

F3W-MA 外形寸法 15
F3W-MA 外形寸法 16

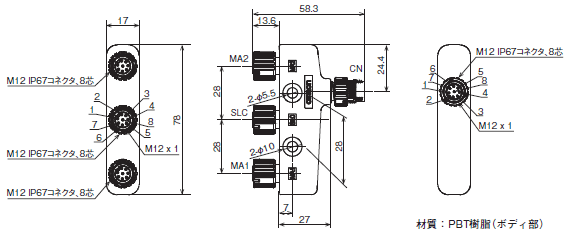

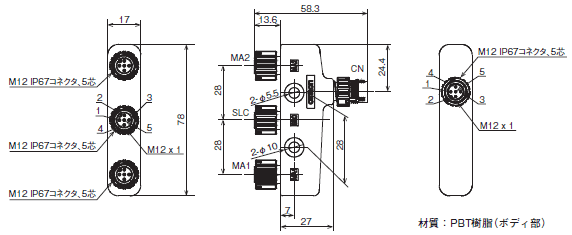

投光器用4ジョイントプラグ/ソケット 両側コネクタ(別売:形F39-GCN4-L)

F3W-MA 外形寸法 17

受光器用4ジョイントプラグ/ソケット 両側コネクタ(別売:形F39-GCN4-D)

F3W-MA 外形寸法 18
