K8AK-AS

単相電流リレー

K8AK-AS

産業設備や装置の電流監視に最適。過電流または不足電流の監視が可能

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2019/04/01

入力レンジ

形式仕様 レンジ ＊1 接続
端子		 整定範囲 入力イン
ピーダンス		 入力種別 過負荷耐量
形K8AK-AS1 AC/DC0～20mA I1-COM AC/DC2～20mA
AC/DC10～100mA
AC/DC50～500mA		 約5Ω 直接入力 最大入力の120%連続
　　　　　150% 1秒
AC/DC0～100mA I2-COM 約1Ω 直接入力
AC/DC0～500mA I3-COM 約0.2Ω 直接入力
形K8AK-AS2 AC/DC0～1A I1-COM AC/DC0.1～1A
AC/DC0.5～5A
AC/DC0.8～8A		 約0.12Ω 直接入力/
市販CT
AC/DC0～5A I2-COM 約0.02Ω
AC/DC0～8A I3-COM 約0.02Ω 直接入力
形K8AK-AS3 AC0～100A I2-COM AC10～100A ＊2
AC20～200A ＊2		 - 専用CT
使用		 専用CT（形K8AC-
CT200L）との組み合わ
せにて120%連続
　　　200% 30秒
　　　600%　1秒
※CT1次側耐量
AC0～200A I3-COM - 専用CT
使用

＊1. レンジは接続端子により選定します。
＊2. 形K8AK-AS3は専用CT（形K8AC-CT200L オムロン）との組み合わせで使用する専用品です。（直接入力はできません）

定格

電源電圧 絶縁電源 AC/DC24V
AC100-240V
消費電力 AC/DC24V ： 2.0VA/1.1W以下
AC100-240V ： 4.6VA以下
動作値の整定範囲（SV） 整定範囲の最大値に対して10～100%
形K8AK-AS1 ：
　AC/DC2～20mA
　AC/DC10～100mA
　AC/DC50～500mA
形K8AK-AS2 ：
　AC/DC0.1～1A（市販CT使用可能）
　AC/DC0.5～5A（市販CT使用可能）
　AC/DC0.8～8A
形K8AK-AS3 ：専用CT（形K8AC-CT200L）との組み合わせ使用にて
　AC10～100A
　AC20～200A
動作値 整定値の100%動作
復帰値の整定範囲（HYS.） 動作値の5～50%
復帰方式 手動復帰/自動復帰（切替え）
※手動復帰方法 ： 電源を1秒以上OFFする
動作時間の整定範囲（T） 0.1～30秒
起動ロック時間の整定範囲
（LOCK）
※過電流動作時のみ有効		 0～30秒
（起動ロックタイマは入力が整定値の約30%以上になった時点でスタートする）
※過電流動作時のみ有効
LED表示 PWR ： 緑　RY ： 黄　ALM ： 赤
入力インピーダンス 上記の「入力レンジ」参照
出力形態 1c接点出力（（ノーマルオープン/ノーマルクローズ ディップスイッチ切替え））
出力接点定格 定格負荷
　抵抗負荷
　AC250V 5A
　DC30V 5A
開閉容量の最大値 1250VA、150W
最小適用負荷 DC5V、10mA（参考値）
機械的寿命 1,000万回以上
電気的寿命（AC250V/DC30V 5A）5万回
　　　　　（AC250V/DC30V 3A）10万回
使用周囲温度 -20～+60℃（ただし、 結露または氷結しないこと）
保存温度 -25～+65℃（ただし、 結露または氷結しないこと）
使用周囲湿度 相対湿度 25～85%（ただし、 結露しないこと）
保存湿度 相対湿度 25～85%（ただし、 結露しないこと）
高度 2,000m以下
端子ねじ締めつけトルク 0.49-0.59N・m
端子配線方法 推奨電線
　単線 ： 2.5mm2
　より線 ： AWG#16、 AWG#18
　　※より線は絶縁スリーブ付き棒端子必要
　　※2本共締め可能
推奨棒端子
　Al 1,5-8BK（AWG#16用） フェニックスコンタクト製
　Al 1-8RD（AWG#18用） フェニックスコンタクト製
　Al 0,75-8GY（AWG#18用） フェニックスコンタクト製
ケース外装色 N1.5
ケース材質 PC+ABS UL94-V0
質量 約150g
取りつけ DINレール取りつけ
外形寸法 22.5（W）×90（H）×100（D）mm

性能

許容電圧変動範囲 定格電源電圧の85～110%
許容周波数変動範囲 50/60Hz±5Hz
入力周波数範囲 形K8AK-AS1、-AS2 ： DC入力またはAC入力（45～65Hz）
形K8AK-AS3 ：AC入力（45～65Hz）
過負荷耐量 形K8AK-AS1、-AS2：最大入力の120%連続、150% 1s
形K8AK-AS3：専用CT（形K8AC-CT200L）との組み合わせにて120%連続、200% 30s、
600% 1s
※CT1次側耐量
繰り返し精度 動作値 ±0.5% FS（at 25℃ 65%RH、定格電源、DCおよび50/60Hz 正弦波入力時）
動作時間 ±50ms（at 25℃ 65%RH、定格電源）
対応規格 適合規格 EN60947-5-1
設置環境（汚染度2、 設置カテゴリⅢ）
EMC EN60947-5-1
安全規格 UL508（Recognition）、韓国電波法（法律第10564号）、CSA C22.2 No.14、
CCC: GB/T 14048.5
絶縁抵抗 20MΩ以上
　外部端子一括とケース間
　電源端子一括と入力端子一括間
　電源端子一括と出力端子一括間
　入力端子一括と出力端子一括間
耐電圧 AC2,000V 1分間
　外部端子一括とケース間
　電源端子一括と入力端子一括間
　電源端子一括と出力端子一括間
　入力端子一括と出力端子一括間
耐ノイズ 1,500V電源端子コモン/ノーマル
立ち上がり1ns方形波 正負 パルス幅1μs/100ns
耐振動 振動数10～55Hz 片振幅0.35mm　X、Y、Z各方向 ： 5min×10掃引
耐衝撃 100m/s2、 3軸6方向3回
保護構造 端子部 ： IP20

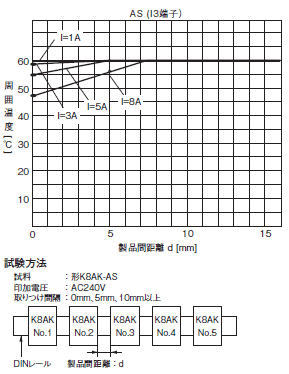

形K8AK-AS2台以上の取りつけ間隔と入力電流との関係（参考値）

取りつけ間隔と入力電流の関係は、下図を参照ください。
これ以上の入力電流で使用になると形K8AK の温度上昇の関係で内部部品の 寿命が短くなる恐れがありますので、ご注意ください。

K8AK-AS 定格/性能 5
