E5GC

温度調節器(デジタル調節計)(48×24mmサイズ)

E5GC

48mm×24mm角の小型ボディに、 形E5□Cシリーズの操作性、高性能を凝縮

※ Web特別価格提供品

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

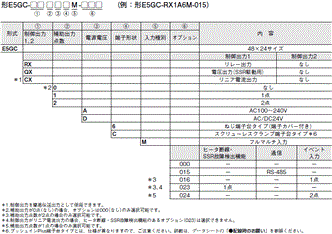

形式基準

E5GC 種類/価格 1

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
補助出力を制御出力(冷却側)として使用します。

②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格(¥) 形式 標準価格(¥)
形E5GC-RX0A6M-000 16,800 形E5GC-QX1ACM-015 30,500
形E5GC-RX0D6M-000 16,800 形E5GC-QX1DCM-015 30,500
形E5GC-RX0ACM-000 18,900 形E5GC-QX2A6M-015 31,500
形E5GC-RX0DCM-000 18,900 形E5GC-QX2D6M-015 31,500
形E5GC-RX1A6M-000 18,900 形E5GC-QX2ACM-015 33,500
形E5GC-RX1D6M-000 18,900 形E5GC-QX2DCM-015 33,500
形E5GC-RX1ACM-000 21,000 形E5GC-QX2A6M-016 23,000
形E5GC-RX1DCM-000 21,000 形E5GC-QX2D6M-016 23,000
形E5GC-RX2A6M-000 22,000 形E5GC-QX2ACM-016 25,000
形E5GC-RX2D6M-000 22,000 形E5GC-QX2DCM-016 25,000
形E5GC-RX2ACM-000 24,000 形E5GC-QX2A6M-023 24,000
形E5GC-RX2DCM-000 24,000 形E5GC-QX2D6M-023 24,000
形E5GC-RX1A6M-015 28,500 形E5GC-QX2ACM-023 26,500
形E5GC-RX1D6M-015 28,500 形E5GC-QX2DCM-023 26,500
形E5GC-RX1ACM-015 30,500 形E5GC-QX1A6M-024 21,000
形E5GC-RX1DCM-015 30,500 形E5GC-QX1D6M-024 21,000
形E5GC-RX2A6M-015 31,500 形E5GC-QX1ACM-024 23,000
形E5GC-RX2D6M-015 31,500 形E5GC-QX1DCM-024 23,000
形E5GC-RX2ACM-015 33,500 形E5GC-CX0A6M-000 20,000
形E5GC-RX2DCM-015 33,500 形E5GC-CX0D6M-000 20,000
形E5GC-RX2A6M-016 23,000 形E5GC-CX0ACM-000 22,000
形E5GC-RX2D6M-016 23,000 形E5GC-CX0DCM-000 22,000
形E5GC-RX2ACM-016 25,000 形E5GC-CX1A6M-000 22,000
形E5GC-RX2DCM-016 25,000 形E5GC-CX1D6M-000 22,000
形E5GC-RX2A6M-023 24,000 形E5GC-CX1ACM-000 24,000
形E5GC-RX2D6M-023 24,000 形E5GC-CX1DCM-000 24,000
形E5GC-RX2ACM-023 26,500 形E5GC-CX2A6M-000 25,000
形E5GC-RX2DCM-023 26,500 形E5GC-CX2D6M-000 25,000
形E5GC-RX1A6M-024 21,000 形E5GC-CX2ACM-000 27,500
形E5GC-RX1D6M-024 21,000 形E5GC-CX2DCM-000 27,500
形E5GC-RX1ACM-024 23,000 形E5GC-CX1A6M-015 31,500
形E5GC-RX1DCM-024 23,000 形E5GC-CX1D6M-015 31,500
形E5GC-QX0A6M-000 16,800 形E5GC-CX1ACM-015 33,500
形E5GC-QX0D6M-000 16,800 形E5GC-CX1DCM-015 33,500
形E5GC-QX0ACM-000 18,900 形E5GC-CX2A6M-015 34,500
形E5GC-QX0DCM-000 18,900 形E5GC-CX2D6M-015 34,500
形E5GC-QX1A6M-000 18,900 形E5GC-CX2ACM-015 37,000
形E5GC-QX1D6M-000 18,900 形E5GC-CX2DCM-015 37,000
形E5GC-QX1ACM-000 21,000 形E5GC-CX2A6M-016 26,500
形E5GC-QX1DCM-000 21,000 形E5GC-CX2D6M-016 26,500
形E5GC-QX2A6M-000 22,000 形E5GC-CX2ACM-016 28,500
形E5GC-QX2D6M-000 22,000 形E5GC-CX2DCM-016 28,500
形E5GC-QX2ACM-000 24,000 形E5GC-CX1A6M-024 24,000
形E5GC-QX2DCM-000 24,000 形E5GC-CX1D6M-024 24,000
形E5GC-QX1A6M-015 28,500 形E5GC-CX1ACM-024 26,500
形E5GC-QX1D6M-015 28,500 形E5GC-CX1DCM-024 26,500

オプション(別売)

USB-シリアル変換ケーブル

形式 標準価格(¥)
形E58-CIFQ2 17,600

変換ケーブル

形式 標準価格(¥)
形E58-CIFQ2-E 4,400

注. 必ず形E58-CIFQ2とセットでご使用ください。
     前面設定ツール用ポートを使用する場合に使用します。

電流検出器(CT)

穴径 形式 標準価格(¥)
φ5.8 形E54-CT1 1,650
φ5.8 形E54-CT1L* 1,700
φ12.0 形E54-CT3 2,550
φ12.0 形E54-CT3L* 3,000

*リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。

取り付けアダプタ

形式 標準価格(¥)
形Y92F-53 550(2ヶ詰め)

注. 本取り付けアダプタは本体に付属しています。

防水パッキン

形式 標準価格(¥)
形Y92S-P12 189

注. 本防水パッキンは本体に付属しています。

ドローアウト治具

形式 標準価格(¥)
形Y92F-55 550

サポートソフトウェア CX-Thermo(CXサーモ)

形式 標準価格(¥)
形EST2-2C-MV4 33,000

注. 形E5GCは、CX-Thermo Ver.4.62以上で対応しています。
     CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。

端子カバー(形E5GC-□6用)

形式 標準価格(¥)
形E53-COV27 1,100

注. 本端子カバーは本体に付属しています。
