E5GC

温度調節器(デジタル調節計)(48×24mmサイズ)

E5GC

48mm×24mm角の小型ボディに、 形E5□Cシリーズの操作性、高性能を凝縮

※ Web特別価格提供品

温度制御Navi

入力から出力まで温度制御をトータルサポート 温度制御に必要な知識をご紹介

(単位:mm)

本体

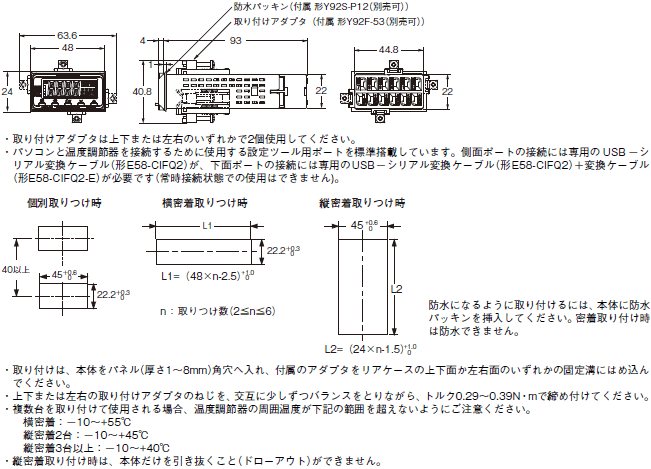

形E5GC-□6
ねじ端子台タイプ

E5GC 外形寸法 2

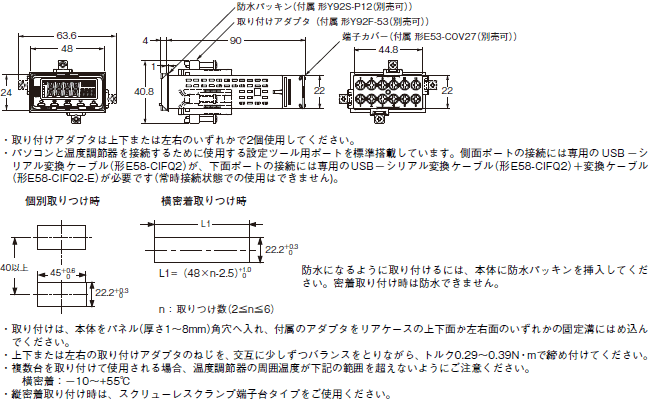

形E5GC-□C
スクリューレスクランプ端子台タイプ

E5GC 外形寸法 3

オプション(別売)

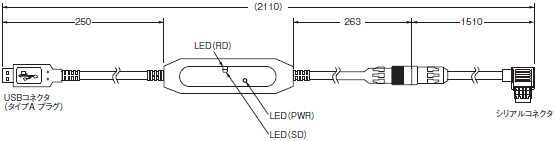

USB-シリアル変換ケーブル
形E58-CIFQ2

E5GC 外形寸法 5

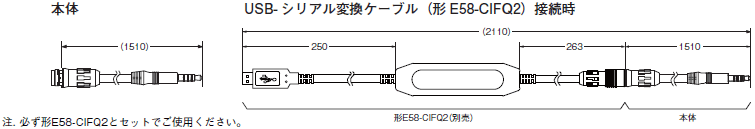

変換ケーブル
形E58-CIFQ2-E

E5GC 外形寸法 6

電流検出器

形E54-CT1

E5GC 外形寸法 8

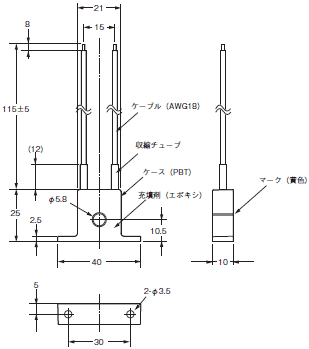

形E54-CT1L

E5GC 外形寸法 9

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT1、形E54-CT1L

E5GC 外形寸法 10

連続最高ヒータ電流:50A(50/60Hz)
巻数:400±2ターン
巻線抵抗:18±2Ω

形E54-CT3

E5GC 外形寸法 11

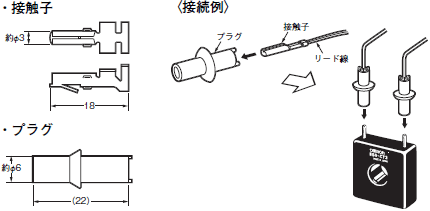

形E54-CT3付属品

E5GC 外形寸法 12

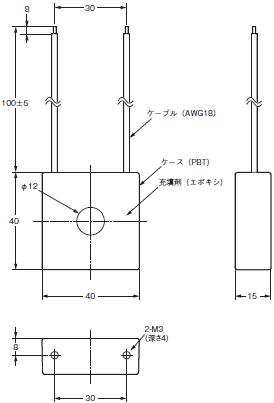

形E54-CT3L

E5GC 外形寸法 13

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT3、形E54-CT3L

E5GC 外形寸法 14

連続最高ヒータ電流:120A(50/60Hz)
(ただし、オムロンの温度調節器の連続最高ヒータ電流値は50Aです。)
巻数:400±2ターン
巻線抵抗:8±0.8Ω

取り付けアダプタ
形Y92F-53(2ヶ詰め)

E5GC 外形寸法 15

製品に同梱されています。
取り付けアダプタを紛失、破損した場合は別途ご注文ください。

防水パッキン
形Y92S-P12

E5GC 外形寸法 16

製品に同梱されています。
防水パッキンを紛失、破損した場合は別途ご注文ください。
防水パッキンを使用される場合、保護構造はIP66となります。(IP66の防水レベルを確保するために、ご使用環境によっては劣化、収縮または硬化するため定期的な交換をおすすめします。定期的な交換時期は使用環境によって異なります。お客様でご確認ください。3年以下を目安としてください。)

ドローアウト治具
形Y92F-55

E5GC 外形寸法 17

メンテナンス時に端子配線を外さずに本体だけを引き抜く際に使用します。

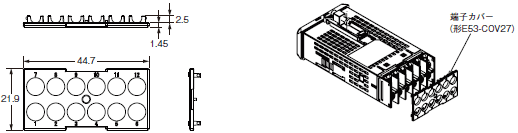

端子カバー
形E53-COV27

E5GC 外形寸法 18

製品に同梱されています。
端子カバーを紛失、破損した場合は別途ご注文ください。
