XW2Z-L

コネクタ端子台変換ユニット専用接続ケーブル(シールドなしタイプ)

XW2Z-L

コネクタ端子台変換ユニット(形XW2□)とプログラマブルコントローラI/Oユニットをワンタッチで配線

形XW2Z-0□□0CK-L0□は2023年3月受注終了

※ Web特別価格提供品

配線図

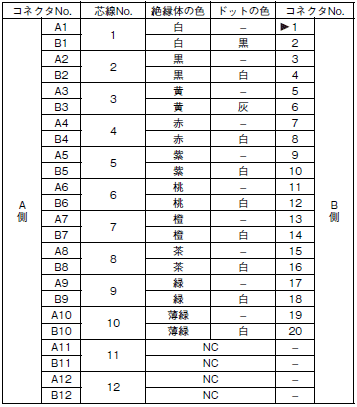

形XW2Z-□□□□AD-L

コネクタ:富士通コンポーネント(株)製24極 - MILコネクタ 20極

XW2Z-L 配線/接続 2

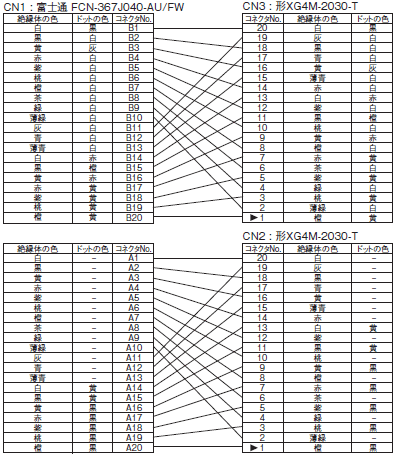

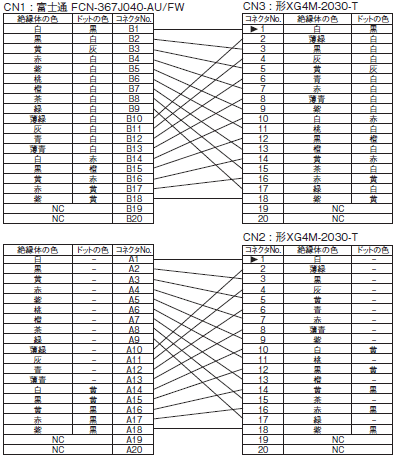

形XW2Z-□□□□BH-L01

コネクタ:富士通コンポーネント(株)製40極 - MILコネクタ 20極、 MILコネクタ 20極

XW2Z-L 配線/接続 3

形XW2Z-□□□□BH-L02

コネクタ:富士通コンポーネント(株)製40極 - MILコネクタ 20極、 MILコネクタ 20極

XW2Z-L 配線/接続 4

形XW2Z-□□□□BF-L

コネクタ:富士通コンポーネント(株)製コネクタ 40極 - MILコネクタ 40極

XW2Z-L 配線/接続 5

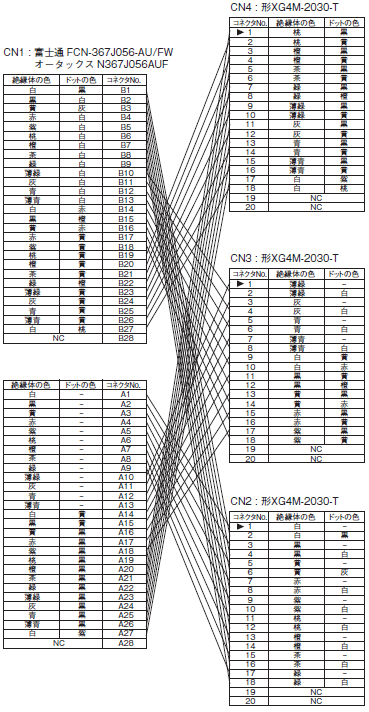

形XW2Z-□□□□CJ-L01

コネクタ:富士通コンポーネント(株)製56極 - MILコネクタ 20極、MILコネクタ 20極、MILコネクタ 20極

XW2Z-L 配線/接続 6

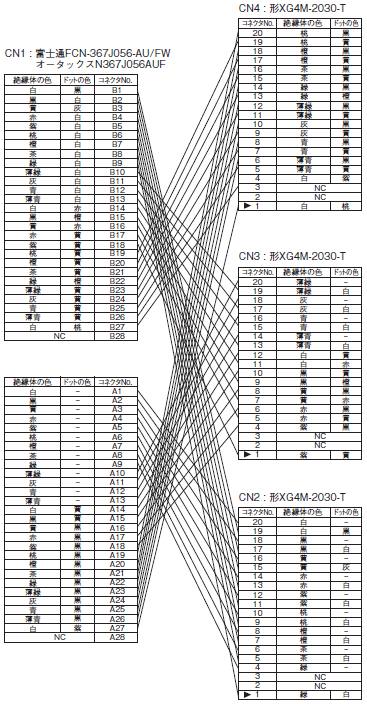

形XW2Z-□□□□CJ-L02

コネクタ:富士通コンポーネント(株)製56極 - MILコネクタ 20極、MILコネクタ 20極、MILコネクタ 20極

XW2Z-L 配線/接続 7

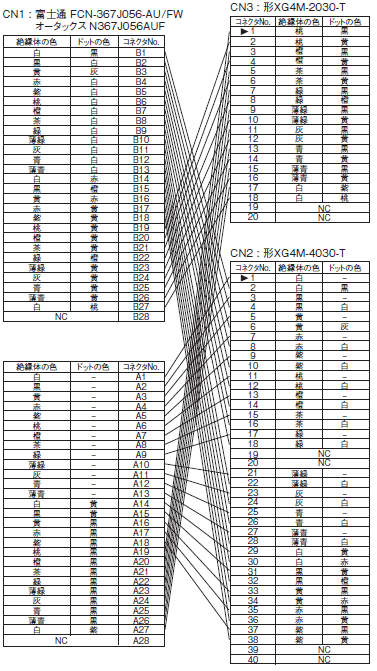

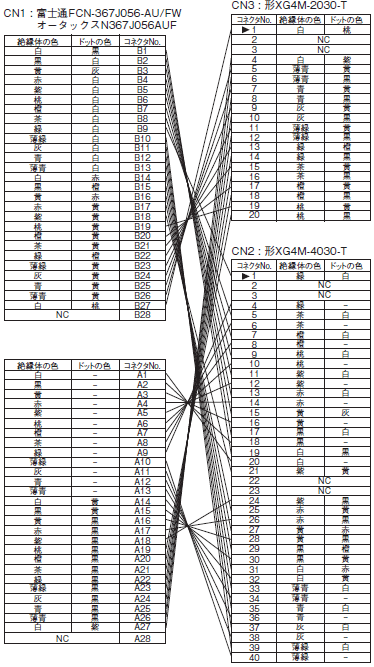

XW2Z-□□□□CK-L0□

コネクタ:富士通コンポーネント(株)製56極 - MILコネクタ 40極、MILコネクタ 20極

形XW2Z-0150CK-L01、形XW2Z-0200CK-L01

XW2Z-L 配線/接続 9

形XW2Z-0150CK-L02、形XW2Z-0200CK-L02

XW2Z-L 配線/接続 10

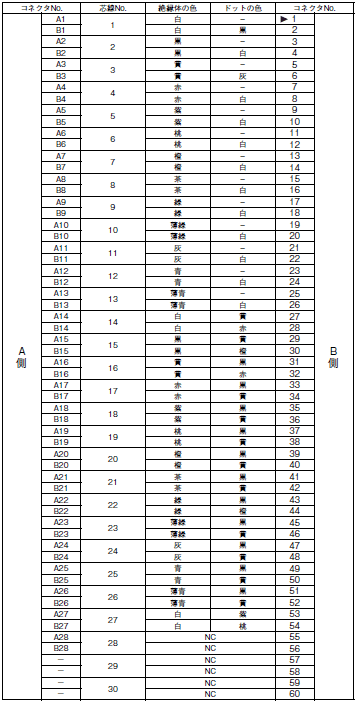

形XW2Z-□□□□CG-L

コネクタ:富士通コンポーネント(株)製56極 - MILコネクタ 60極

XW2Z-L 配線/接続 11

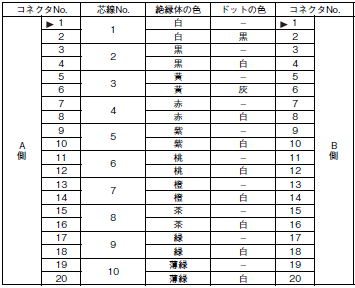

形XW2Z-□□□□DD-L

コネクタ:MILコネクタ 20極 - MILコネクタ 20極

XW2Z-L 配線/接続 12

形XW2Z-□□□□EE-L

コネクタ:MILコネクタ 34極 - MILコネクタ 34極

XW2Z-L 配線/接続 14

注.コネクタの端子番号が合致するように1対1で結線しています。

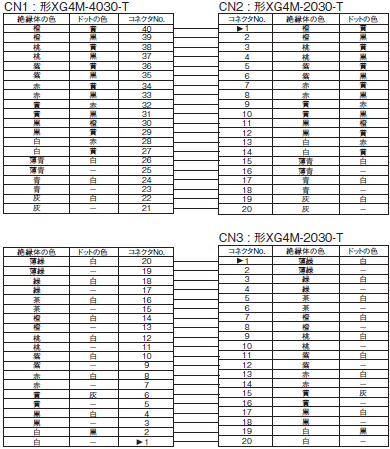

形XW2Z-□□□□FH-L01

コネクタ:MILコネクタ 40極 - MILコネクタ 20極、MILコネクタ 20極

XW2Z-L 配線/接続 15

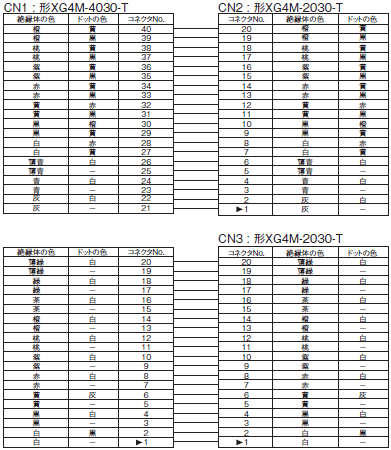

形XW2Z-□□□□FH-L02

コネクタ:MILコネクタ 40極 - MILコネクタ 20極、MILコネクタ 20極

XW2Z-L 配線/接続 16

形XW2Z-□□□□FF-L

コネクタ:MILコネクタ 40極 - MILコネクタ 40極

XW2Z-L 配線/接続 18

注.コネクタの端子番号が合致するように1対1で結線しています。
