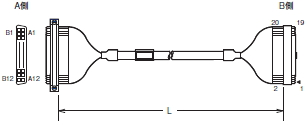

FCN 24極 - MIL 20極、ストレート配線
コネクタ端子台変換ユニット専用接続ケーブル(シールドなしタイプ)
情報更新 : 2023/08/01
FCN 24極 - MIL 20極、ストレート配線
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
---|---|---|---|---|
0.5 | XW2Z-0050AD-L | 3,100 | φ6.7/R54 | |
1 | XW2Z-0100AD-L | 3,400 | ||
2 | XW2Z-0200AD-L | 4,000 | ||
3 | XW2Z-0300AD-L | 4,400 |
*ケーブル長さL(m)

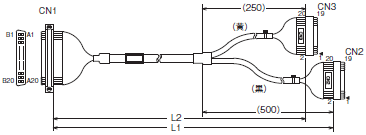

FCN 40極 - MIL 20極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
|
---|---|---|---|---|---|
L1 | L2 | ||||
1 | 0.75 | 形XW2Z-0100BH-L01 | 3,300 | φ8.2/R66 | |
1.5 | 1.25 | 形XW2Z-0150BH-L01 | 3,550 | ||
2 | 1.75 | 形XW2Z-0200BH-L01 | 3,750 | ||
3 | 2.75 | 形XW2Z-0300BH-L01 | 4,200 | ||
4 | 3.75 | 形XW2Z-0400BH-L01 | 4,650 | ||
5 | 4.75 | 形XW2Z-0500BH-L01 | 4,850 |
*ケーブル長さL(m)

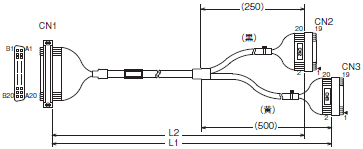

FCN 40極 - MIL 20極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
|
---|---|---|---|---|---|
L1 | L2 | ||||
1 | 0.75 | 形XW2Z-0100BH-L02 | 3,100 | φ8.2/R66 | |
1.5 | 1.25 | 形XW2Z-0150BH-L02 | 3,300 | ||
2 | 1.75 | 形XW2Z-0200BH-L02 | 3,550 | ||
3 | 2.75 | 形XW2Z-0300BH-L02 | 4,000 | ||
4 | 3.75 | 形XW2Z-0400BH-L02 | 4,400 | ||
5 | 4.75 | 形XW2Z-0500BH-L02 | 4,850 |
*ケーブル長さL(m)
FCN 40極 - MIL 40極、ストレート配線
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
---|---|---|---|---|
0.5 | 形XW2Z-0050BF-L | 2,650 | φ8.2/R66 | |
1 | 形XW2Z-0100BF-L | 2,950 | ||
1.5 | 形XW2Z-0150BF-L | 3,150 | ||
2 | 形XW2Z-0200BF-L | 3,350 | ||
3 | 形XW2Z-0300BF-L | 3,700 | ||
5 | 形XW2Z-0500BF-L | 4,300 | ||
7 | 形XW2Z-0700BF-L | 5,100 | ||
10 | 形XW2Z-1000BF-L | 6,050 |
*ケーブル長さL(m)
FCN 56極 - MIL 20極、MIL 20極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
|
---|---|---|---|---|---|
L1 | L2 | ||||
1.5 | 1.25 | 形XW2Z-0150CJ-L01 | 4,950 | φ10/R80 | |
2 | 1.75 | 形XW2Z-0200CJ-L01 | 5,500 | ||
3 | 2.75 | 形XW2Z-0300CJ-L01 | 6,050 |
*ケーブル長さL(m)
FCN 56極 - MIL 20極、MIL 20極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
||
---|---|---|---|---|---|---|
L1 | L2 | L3 | ||||
1.5 | 1.25 | 1 | 形XW2Z-0150CJ-L02 | 4,950 | φ10/R80 | |
2 | 1.75 | 1.5 | 形XW2Z-0200CJ-L02 | 5,500 | ||
3 | 2.75 | 2.5 | 形XW2Z-0300CJ-L02 | 6,050 |
*ケーブル長さL(m)

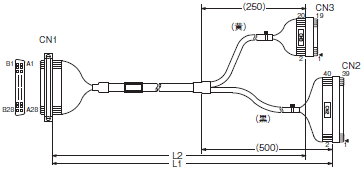

FCN 56極 - MIL 40極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
|
---|---|---|---|---|---|
L1 | L2 | ||||
1.5 | 1.25 | 形XW2Z-0150CK-L01 | 4,500 | φ10/R80 | |
1.5 | 1.25 | 形XW2Z-0150CK-L02 | 4,500 | ||
2 | 1.75 | 形XW2Z-0200CK-L01 | 5,000 | ||
2 | 1.75 | 形XW2Z-0200CK-L02 | 5,000 |
*ケーブル長さL(m)

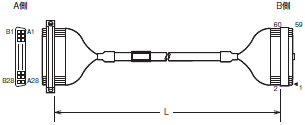

FCN 56極 - MIL 60極、ストレート配線
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
---|---|---|---|---|
1 | 形XW2Z-0100CG-L | 4,400 | φ10/R80 | |
2 | 形XW2Z-0200CG-L | 5,200 | ||
3 | 形XW2Z-0300CG-L | 5,850 |
*ケーブル長さL(m)
MIL 20極 - MIL 20極、ストレート配線
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
---|---|---|---|---|
0.5 | 形XW2Z-0050DD-L | 1,210 | φ6.7/R54 | |
1 | 形XW2Z-0100DD-L | 1,320 | ||
2 | 形XW2Z-0200DD-L | 1,490 |
*ケーブル長さL(m)
MIL 34極 - MIL 34極、ストレート配線
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
---|---|---|---|---|
0.5 | 形XW2Z-0050EE-L | 1,560 | φ8.2/R66 | |
1 | 形XW2Z-0100EE-L | 1,690 | ||
1.5 | 形XW2Z-0150EE-L | 1,810 | ||
2 | 形XW2Z-0200EE-L | 1,930 | ||
3 | 形XW2Z-0300EE-L | 2,200 | ||
5 | 形XW2Z-0500EE-L | 2,700 | ||
7 | 形XW2Z-0700EE-L | 3,200 | ||
10 | 形XW2Z-1000EE-L | 3,850 |
*ケーブル長さL(m)

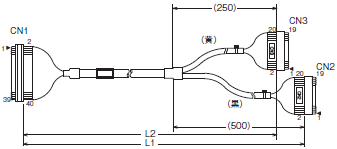

MIL 40極 - MIL 20極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
|
---|---|---|---|---|---|
L1 | L2 | ||||
0.75 | 0.5 | 形XW2Z-0075FH-L01 | 1,820 | φ8.2/R66 | |
1 | 0.75 | 形XW2Z-0100FH-L01 | 1,980 | ||
2 | 1.75 | 形XW2Z-0200FH-L01 | 2,350 | ||
3 | 2.75 | 形XW2Z-0300FH-L01 | 2,650 | ||
5 | 4.75 | 形XW2Z-0500FH-L01 | 3,450 |
*ケーブル長さL(m)

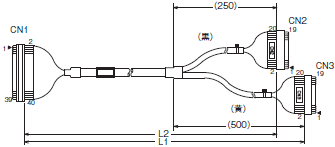

MIL 40極 - MIL 20極、MIL 20極
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
|
---|---|---|---|---|---|
L1 | L2 | ||||
0.75 | 0.5 | 形XW2Z-0075FH-L02 | 1,820 | φ8.2/R66 | |
1 | 0.75 | 形XW2Z-0100FH-L02 | 1,980 | ||
2 | 1.75 | 形XW2Z-0200FH-L02 | 2,350 | ||
3 | 2.75 | 形XW2Z-0300FH-L02 | 2,650 | ||
5 | 4.75 | 形XW2Z-0500FH-L02 | 3,450 |
*ケーブル長さL(m)
MIL 40極 - MIL 40極、ストレート配線
外観 | ケーブル長さL(m) * | 形式 | 標準価格(¥) | シース外径(mm)/
最小曲げR(mm) |
---|---|---|---|---|
0.5 | 形XW2Z-0050FF-L | 1,610 | φ8.2/R66 | |
1 | 形XW2Z-0100FF-L | 1,750 | ||
1.5 | 形XW2Z-0150FF-L | 1,910 | ||
2 | 形XW2Z-0200FF-L | 2,050 | ||
3 | 形XW2Z-0300FF-L | 2,350 | ||
5 | 形XW2Z-0500FF-L | 2,950 | ||
7 | 形XW2Z-0700FF-L | 3,950 | ||
10 | 形XW2Z-1000FF-L | 4,900 |
*ケーブル長さL(m)
