(単位:mm)

注. 省略している寸法は、ローラ・レバー形と同一です。

ローラ・レバー形
形HL-5000

HL-5000 外形寸法 2

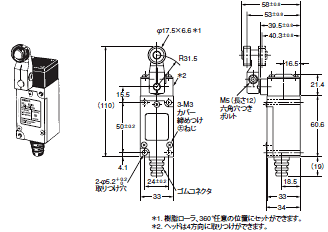

可変ローラ・レバー形
形HL-5030

HL-5000 外形寸法 3

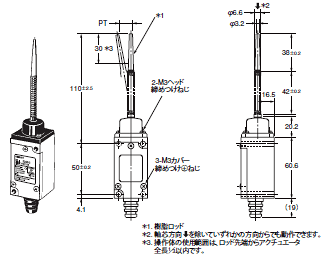

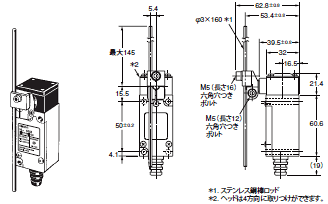

可変ロッド・レバー形
形HL-5050

HL-5000 外形寸法 4

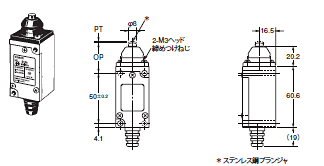

シール・プランジャ形
形HL-5100

HL-5000 外形寸法 5

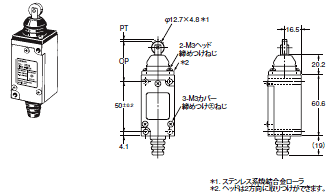

シールローラ・プランジャ形
形HL-5200

HL-5000 外形寸法 6

コイル・スプリング形
形HL-5300

HL-5000 外形寸法 7

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

HL-5000 外形寸法 9

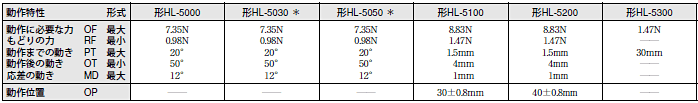

*形HL-5030の動作特性はレバーあるいはロッドの長さが31.5mmのときの値です。

形HL-5030のレバーの最長(R75)時、 形HL-5050のレバーの最長(145)時のOF、RFの参考値

HL-5000 外形寸法 12
