情報更新 : 2016/07/01

（単位：mm）

指定なき寸法公差：公差等級 IT16

センサヘッド

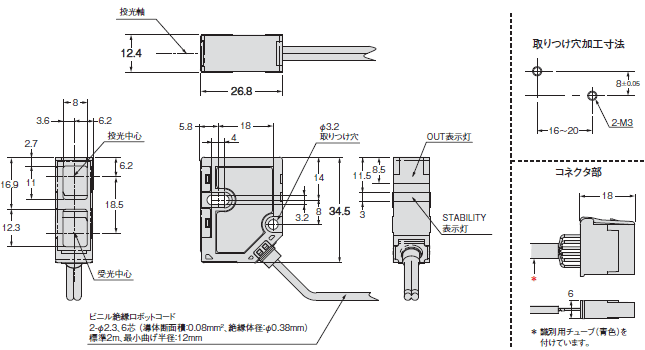

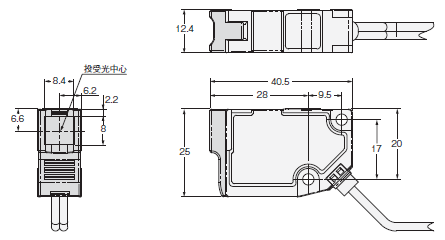

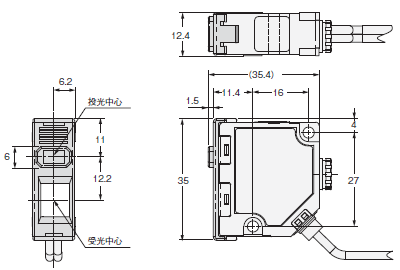

回帰反射形
形E3NC-LH03

E3NC 外形寸法 4

拡散反射形
形E3NC-LH02

E3NC 外形寸法 5

限定反射形
形E3NC-LH01

E3NC 外形寸法 6

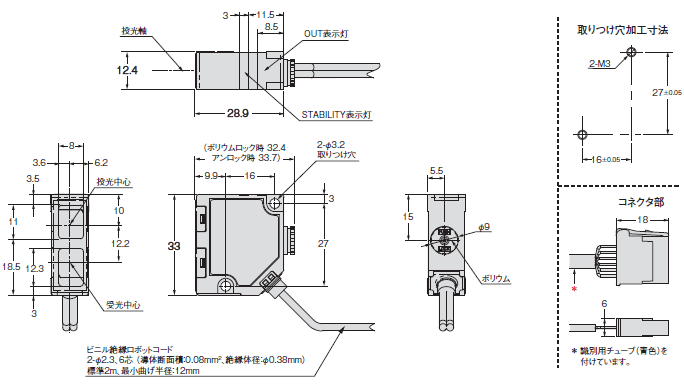

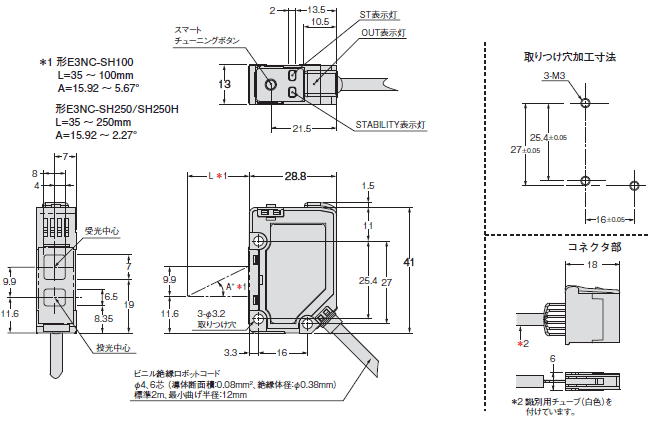

距離設定形
形E3NC-SH250H
形E3NC-SH250
形E3NC-SH100

E3NC 外形寸法 7

アンプユニット

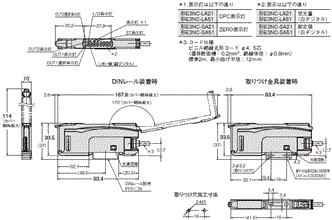

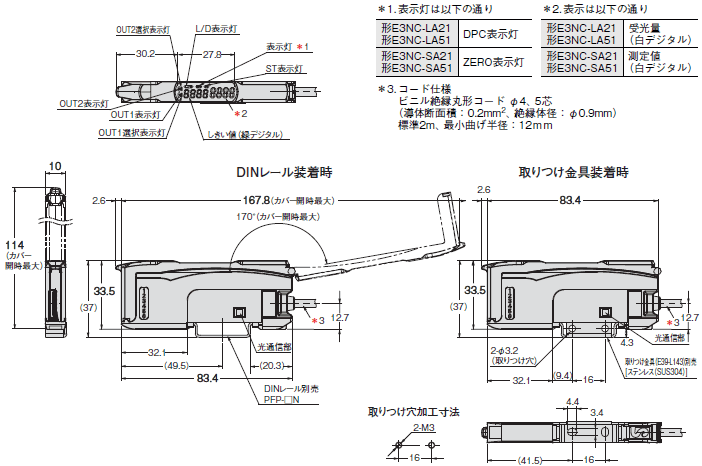

コード引き出しタイプ
形E3NC-LA21
形E3NC-LA51
形E3NC-SA21
形E3NC-SA51

E3NC 外形寸法 9

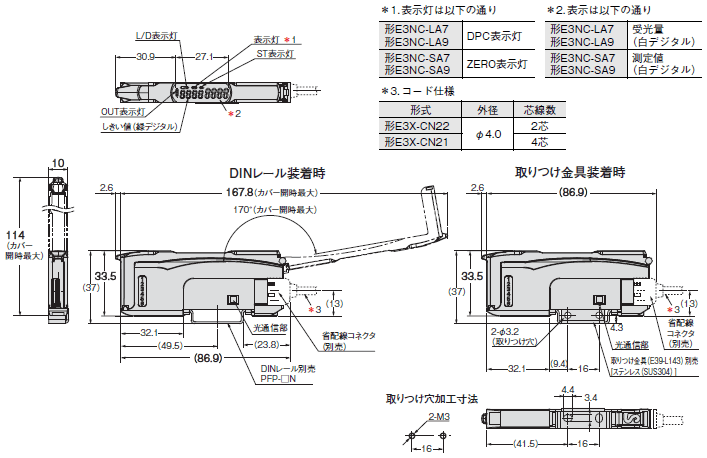

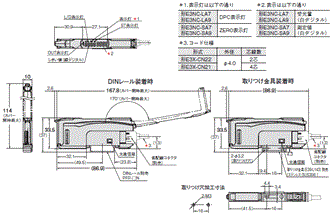

省配線コネクタタイプ
形E3NC-LA7
形E3NC-LA9
形E3NC-SA7
形E3NC-SA9

E3NC 外形寸法 10

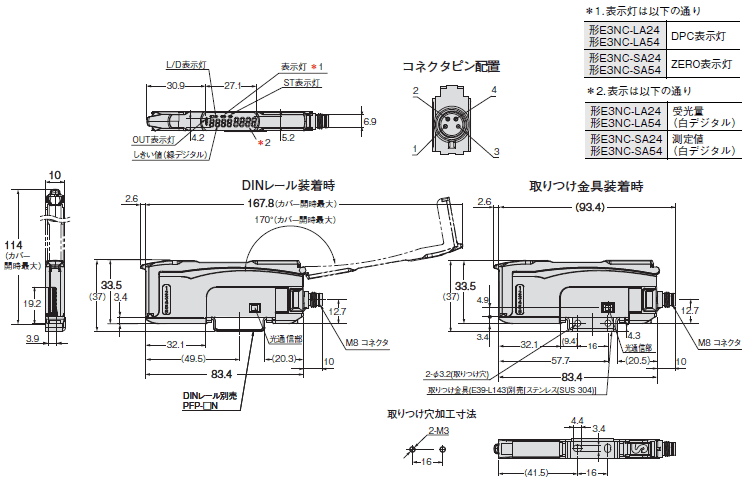

M8コネクタタイプ
形E3NC-LA24
形E3NC-LA54
形E3NC-SA24
形E3NC-SA54

E3NC 外形寸法 11

センサ通信ユニット用コネクタタイプ
形E3NC-LA0
形E3NC-SA0

E3NC 外形寸法 12

アクセサリ（別売）

反射板（回帰反射形用）

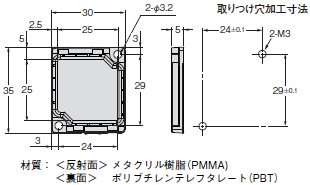

形E39-R21

E3NC 外形寸法 15

形E39-RS10

E3NC 外形寸法 16

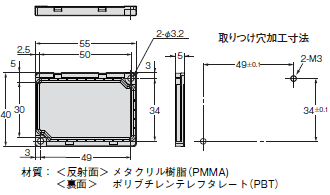

形E39-R22

E3NC 外形寸法 17

形E39-RS11

E3NC 外形寸法 18

レンズアタッチメント

形E39-P51

E3NC 外形寸法 19

レンズアッタチメント（形E39-P51）装着時

E3NC 外形寸法 20

形E39-P52

E3NC 外形寸法 21

レンズアッタチメント（形E39-P52）装着時

E3NC 外形寸法 22

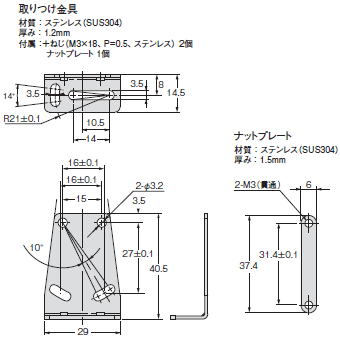

取りつけ金具（センサヘッド用）
形E39-L190

E3NC 外形寸法 23

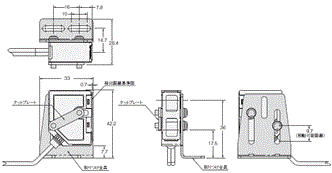

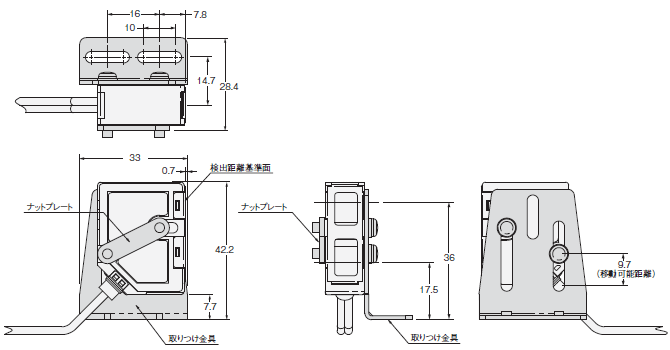

取りつけ金具（形E39-L190）装着時
（底面取りつけ）

E3NC 外形寸法 24

取りつけ金具（形E39-L190）装着時
（背面取りつけ）

E3NC 外形寸法 25

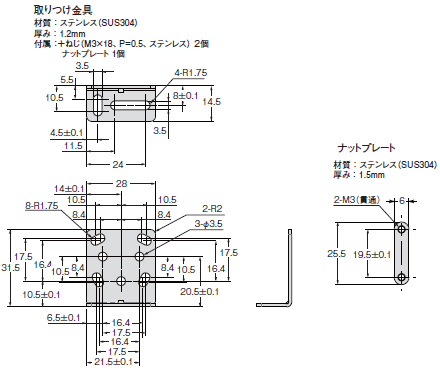

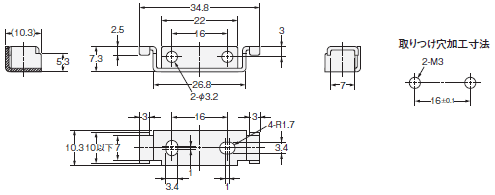

形E39-L185

E3NC 外形寸法 26

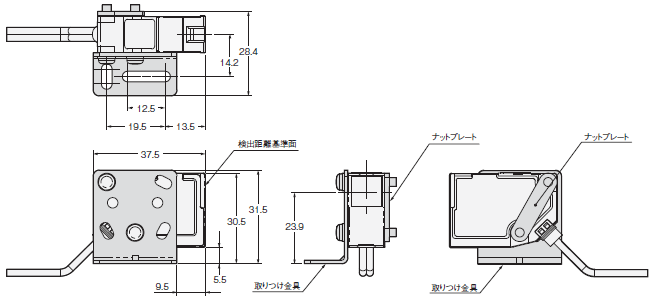

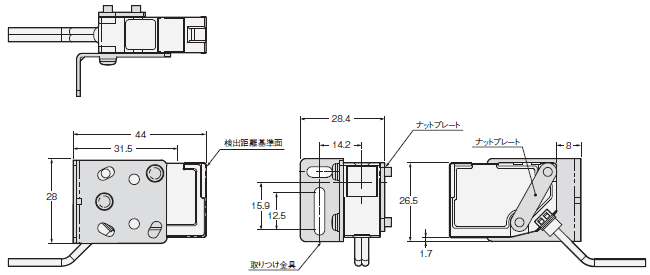

取りつけ金具（形E39-L185）装着時

E3NC 外形寸法 27

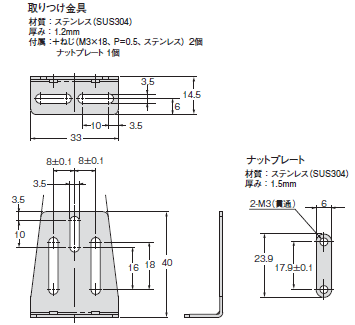

形E39-L186

E3NC 外形寸法 28

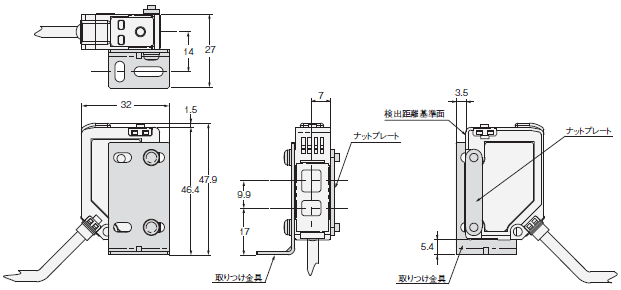

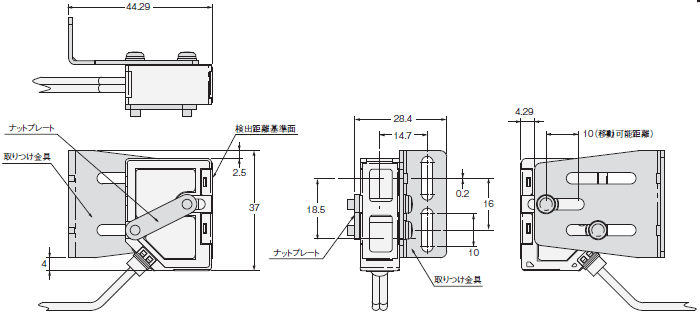

取りつけ金具（形E39-L186）装着時（底面取りつけ）

E3NC 外形寸法 29

取りつけ金具（形E39-L186）装着時（背面取りつけ）

E3NC 外形寸法 30

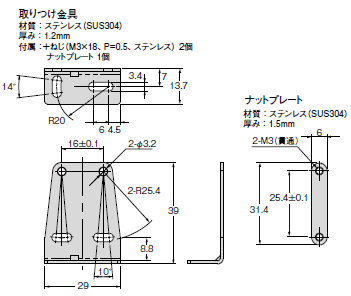

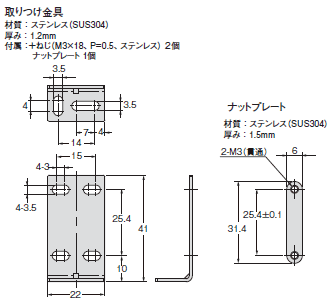

形E39-L187

E3NC 外形寸法 31

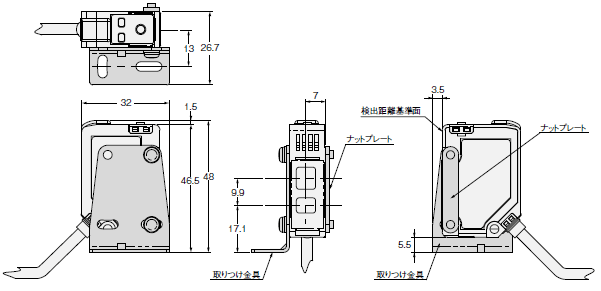

取りつけ金具（形E39-L187）装着時

E3NC 外形寸法 32

形E39-L188

E3NC 外形寸法 33

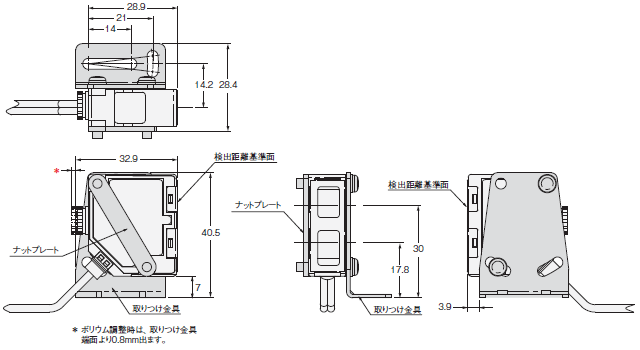

取りつけ金具（形E39-L188）装着時

E3NC 外形寸法 34

省配線コネクタ

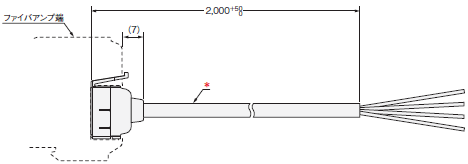

親コネクタ
形E3X-CN21

E3NC 外形寸法 36

＊ コード φ4/4芯/標準２m（導体断面積： 0.2mm2（AWG24）/絶縁体径： φ1.1mm）

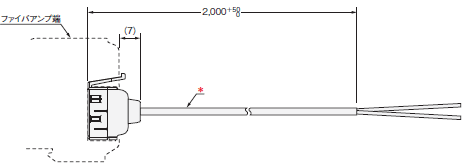

子コネクタ
形E3X-CN22

E3NC 外形寸法 38

＊ コード φ4/2芯/標準２m（導体断面積： 0.2mm2（AWG24）/絶縁体径： φ1.1mm）

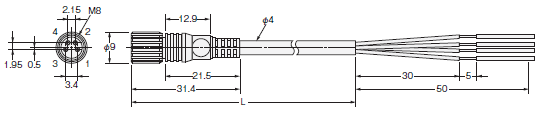

センサI/Oコネクタ

ストレートタイプ
形XS3F-M421-40□-A

E3NC 外形寸法 41

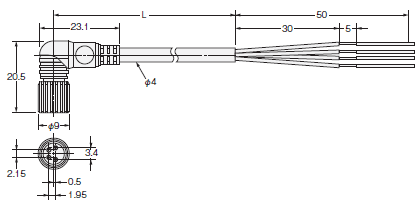

L形タイプ
形XS3F-M422-40□-A

E3NC 外形寸法 42

取りつけ金具（アンプユニット用）
形E39-L143

E3NC 外形寸法 43

材質 : ステンレス（SUS304）

DINレール
形PFP-100N
形PFP-50N

E3NC 外形寸法 45

材質 : アルミニウム

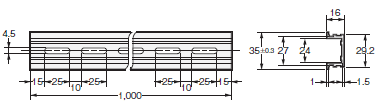

形PFP-100N2

E3NC 外形寸法 47

材質 : アルミニウム

エンドプレート
形PFP-M

E3NC 外形寸法 49

材質 : 鉄、 亜鉛メッキ

情報更新 : 2016/07/01
