D4A-□N

小形重装備リミットスイッチ

D4A-□N

シール性、耐衝撃性、耐強度を向上させた小形重装備リミットスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

リミットスイッチの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2010/11/15

（単位：mm）

セット形式

（形式中、形D4A-＊□＊＊Nの□内はスイッチ・ボックス部の種類によって分類されます。）

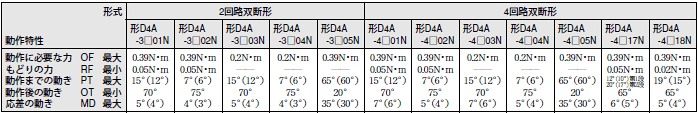

回転レバー形

注. 回転レバー形にはレバーは含まれていません。 別途ご注文ください。

標準形
 形D4A-3□01N
 形D4A-4□01N
軽動作形
 形D4A-3□03N
 形D4A-4□03N
シーケンス動作形
 形D4A-4□17N
高感度形
 形D4A-3□02N
 形D4A-4□02N
高感度軽動作形
 形D4A-3□04N
 形D4A-4□04N
センター・ニュートラル形
 形D4A-4□18N

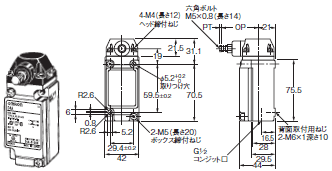

D4A-□N 外形寸法 3

保持形
 形D4A-3□05N
 形D4A-4□05N

D4A-□N 外形寸法 4

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

D4A-□N 外形寸法 6

注. （　）内は平均値です。

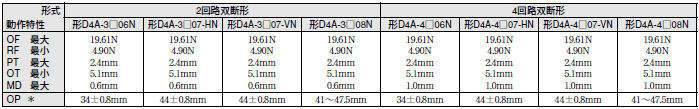

サイド・プランジャ形

標準形
形D4A-3□06N
形D4A-4□06N

D4A-□N 外形寸法 8

水平ローラ形
形D4A-3□07-HN
形D4A-4□07-HN

D4A-□N 外形寸法 9

垂直ローラ形
形D4A-3□07-VN
形D4A-4□07-VN

D4A-□N 外形寸法 10

調整形
形D4A-3□08N
形D4A-4□08N

D4A-□N 外形寸法 11
D4A-□N 外形寸法 12

*動作位置

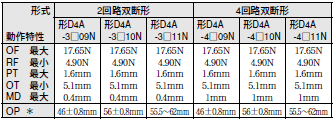

トップ・プランジャ形

標準形
形D4A-3□09N
形D4A-4□09N

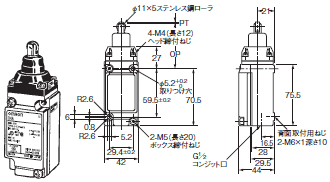

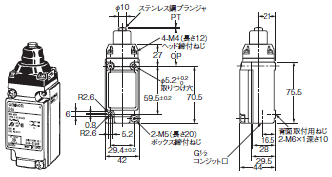

D4A-□N 外形寸法 14

ローラ形
形D4A-3□10N
形D4A-4□10N

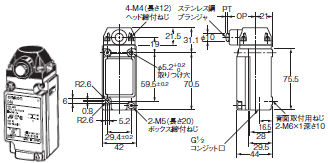

D4A-□N 外形寸法 15

調整形
形D4A-3□11N
形D4A-4□11N

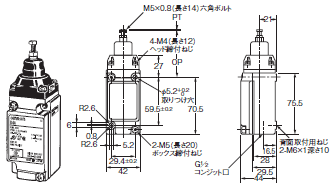

D4A-□N 外形寸法 16
D4A-□N 外形寸法 17

＊動作位置

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

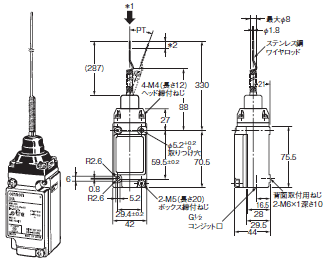

フレキシブル・ロッド形

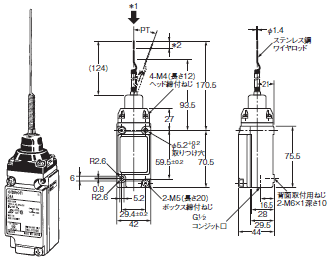

スプリング・ワイヤ形
形D4A-3□12N
形D4A-4□12N

D4A-□N 外形寸法 20

＊1. 軸芯方向↓には操作しないでください。
＊2. 操作体の使用範囲は、ロッド先端からロッド全長の1/3以内です。

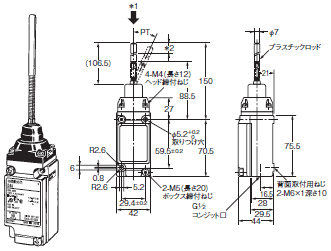

プラスチック・ロッド形
形D4A-3□14N
形D4A-4□14N

D4A-□N 外形寸法 21

＊1. 軸芯方向↓には操作しないでください。
＊2. 操作体の使用範囲は、ロッド先端からロッド全長の1/3以内です。

キャット・ウィスカ形
形D4A-3□15N
形D4A-4□15N

D4A-□N 外形寸法 22

＊1. 軸芯方向↓には操作しないでください。
＊2. 操作体の使用範囲は、ロッド先端からロッド全長の1/3以内です。

コイル・スプリング形
形D4A-3□16N
形D4A-4□16N

D4A-□N 外形寸法 23

＊1. 軸芯方向↓には操作しないでください。
＊2. 操作体の使用範囲は、ロッド先端からロッド全長の1/3以内です。

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

D4A-□N 外形寸法 25

注. （　）内は平均値です。

レバー（回転レバー形にのみ適用されます）

注. 可変ローラ・レバー形は総重量が比較的重いため、軽動作形（形D4A-0003N、形D4A-0004N）のヘッドをご使用になりますと機械的復帰不良を誘発する可能性がありますので、レバーを下向きにしてご使用ください。フォーク・レバー・ロック形は形D4A-□□05Nのみ使用できます。

ローラ・レバー形
形D4A-A00

D4A-□N 外形寸法 27

ローラ・レバー形
形D4A-A10

D4A-□N 外形寸法 28

ローラ・レバー形
形D4A-A20

D4A-□N 外形寸法 29

ローラ・レバー形
形D4A-A30

D4A-□N 外形寸法 31

ローラ・レバー形
形D4A-B06

D4A-□N 外形寸法 32

可変ローラ・レバー形
形D4A-C00

D4A-□N 外形寸法 34

可変ロッド・レバー形
形D4A-D00

D4A-□N 外形寸法 35

フォーク・レバー・ロック形
形D4A-E00

D4A-□N 外形寸法 37

フォーク・レバー・ロック形
形D4A-E10

D4A-□N 外形寸法 38

フォーク・レバー・ロック形
形D4A-E20

D4A-□N 外形寸法 40

フォーク・レバー・ロック形
形D4A-E30

D4A-□N 外形寸法 41

ナイロン・ループレバー形
形D4A-F00

D4A-□N 外形寸法 43

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
