A3S（超高輝度タイプ）

照光押ボタンスイッチ（角胴形）超高輝度タイプ

A3S（超高輝度タイプ）

角胴シリーズULTRA LED照光追加

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

この商品について

情報更新 : 2024/02/01

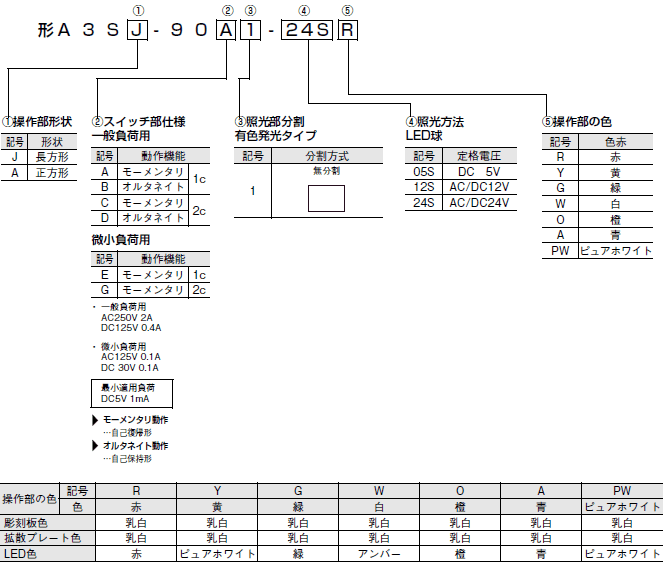

操作部・ランプ部・スイッチ部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類／標準価格」をご覧ください。

操作部・ランプ部・スイッチ部をセットにしてお届けします。
組み合わせができない形式もあります。詳細はお取り引き商社にお問い合わせください。

長方形

動作機能				モーメンタリ動作（自己復帰形）	オルタネート動作（自己保持形）	操作部の色記号
接点の種類	出力数	照光方式	ケース色	モーメンタリ動作（自己復帰形）	オルタネート動作（自己保持形）	操作部の色記号
一般負荷	1C	LED球	DC5V	形A3SJ-90A1-05S□	―	R O G W Y A PW
			AC/DC12V	形A3SJ-90A1-12S□	形A3SJ-90B1-12S□
			AC/DC24V	形A3SJ-90A1-24S□	形A3SJ-90B1-24S□
	2C		DC5V	形A3SJ-90C1-05S□	形A3SJ-90D1-05S□
			AC/DC12V	形A3SJ-90C1-12S□	形A3SJ-90D1-12S□
			AC/DC24V	形A3SJ-90C1-24S□	形A3SJ-90D1-24S□
微小負荷	1C		DC5V	形A3SJ-90E1-05S□	―
			AC/DC12V	形A3SJ-90E1-12S□	―
			AC/DC24V	形A3SJ-90E1-24S□	―
	2C		AC/DC12V	形A3SJ-90G1-12S□	―
	2C		AC/DC24V	形A3SJ-90G1-24S□	―

正方形

動作機能				モーメンタリ動作（自己復帰形）	オルタネート動作（自己保持形）	操作部の色記号
接点の種類	出力数	照光方式	ケース色	モーメンタリ動作（自己復帰形）	オルタネート動作（自己保持形）	操作部の色記号
一般負荷	1C	LED球	DC5V	形A3SA-90A1-05S□	―	R O G W Y A PW
			AC/DC12V	形A3SA-90A1-12S□	形A3SA-90B1-12S□
			AC/DC24V	形A3SA-90A1-24S□	形A3SA-90B1-24S□
	2C		AC/DC12V	形A3SA-90C1-12S□	形A3SA-90D1-12S□
	2C		AC/DC24V	形A3SA-90C1-24S□	形A3SA-90D1-24S□
微小負荷	1C		AC/DC12V	形A3SA-90E1-12S□	―
	1C		AC/DC24V	形A3SA-90E1-24S□	―
	2C		AC/DC12V	形A3SA-90G1-12S□	―
	2C		AC/DC24V	形A3SA-90G1-24S□	―

注. 形式□内の部分に操作部の色記号を入れてください。R（赤）、O（橙）、G（緑）、W（白）、Ｙ（黄）、A（青）、PW（ピュアホワイト）

アクセサリー・工具は形A3Sと共用です。形A3Sをご覧ください。
