(単位:mm)

外形寸法は、スイッチ出力数2の場合です。

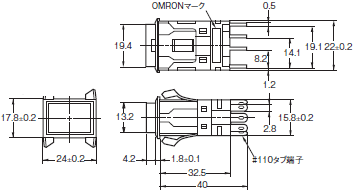

長方形/A3SJ

A3S(超高輝度タイプ) 外形寸法 2

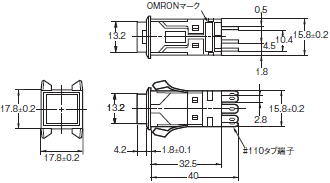

正方形/形A3SA

A3S(超高輝度タイプ) 外形寸法 3

注. 上記外形寸法図中、指定のない部分の寸法交差は±0.4mmです。取りつけパネルの板厚は1~4mmです。

パネル加工図

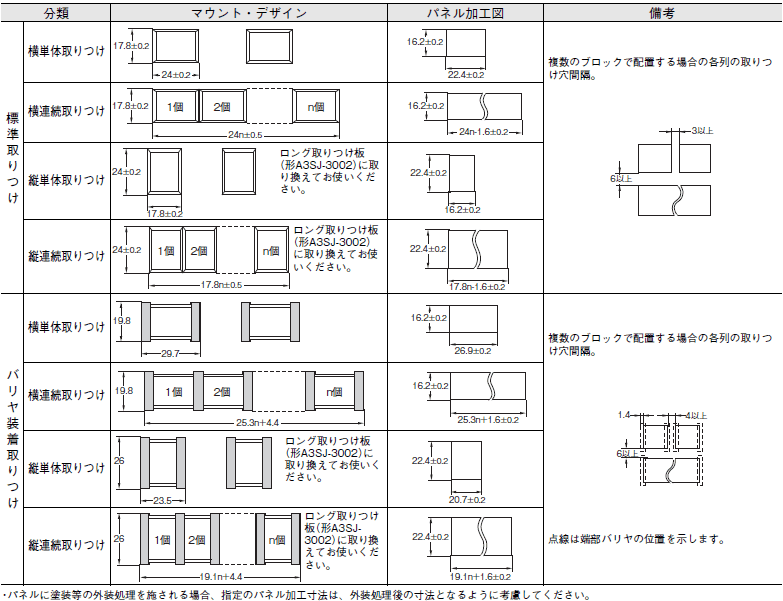

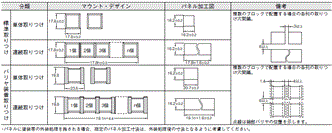

長方形/形A3SJ

A3S(超高輝度タイプ) 外形寸法 6

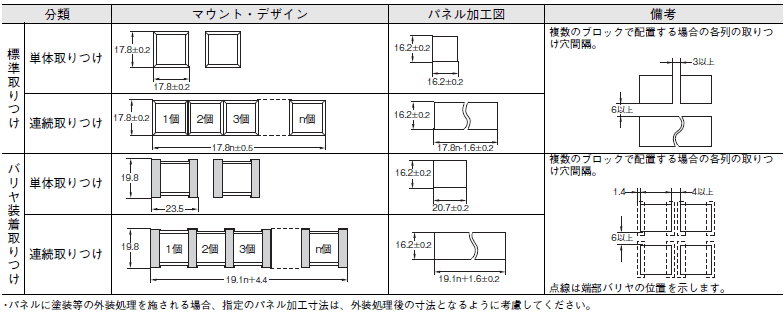

正方形/形A3SA

A3S(超高輝度タイプ) 外形寸法 7
