M2P(超高輝度タイプ)

表示灯(角胴形)超高輝度タイプ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

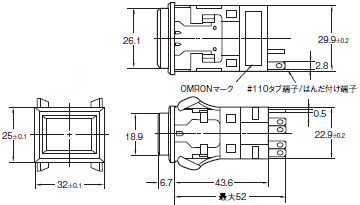

長方形/形M2PJ

M2P(超高輝度タイプ) 外形寸法 1

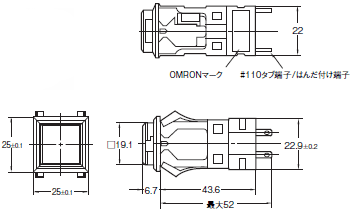

正方形/形M2PA

M2P(超高輝度タイプ) 外形寸法 2

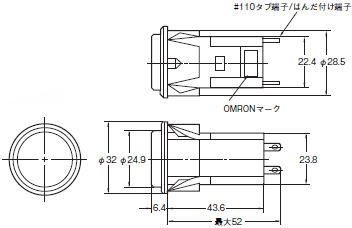

丸形/形M2PT

M2P(超高輝度タイプ) 外形寸法 3

注. #110タブ端子/はんだづけ端子の板厚は、0.5mmです。
   指定のない部分の寸法公差は±0.4mmです。

パネル加工図

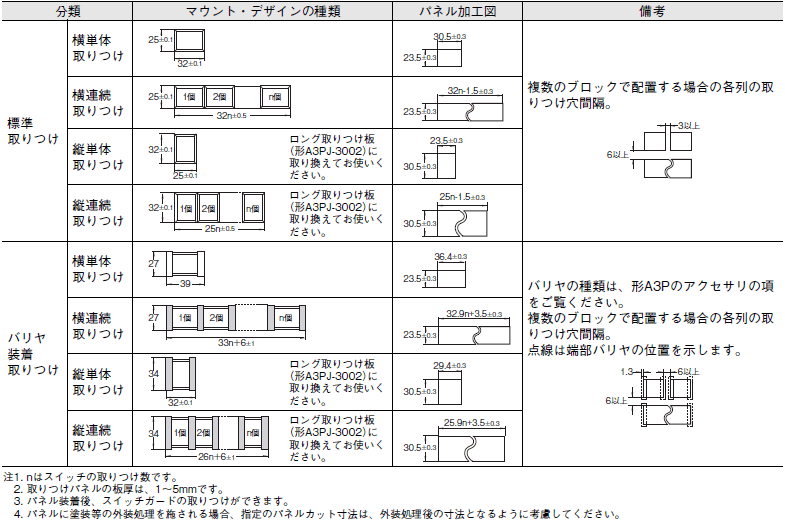

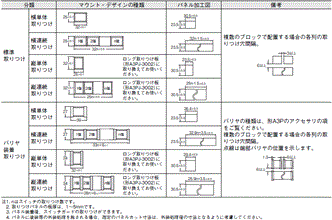

長方形/形M2PJ

M2P(超高輝度タイプ) 外形寸法 6

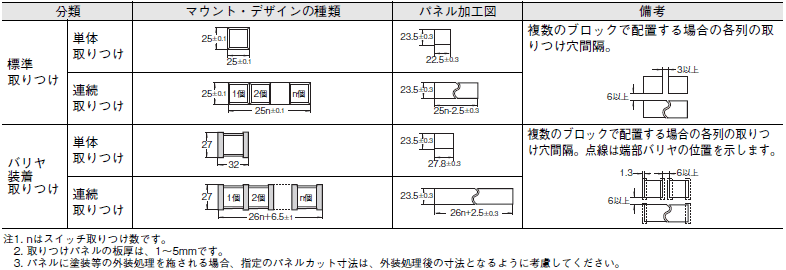

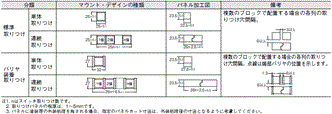

正方形/形M2PA

M2P(超高輝度タイプ) 外形寸法 7

丸形/形M2PT

M2P(超高輝度タイプ) 外形寸法 8

注1. 取りつけパネルの板厚は、1~5mmです。
  2. パネルに塗装等の外装処理を施される場合、指定のパネルカット寸法は、外装処理後の寸法となるように考慮してください。
