E5DC / E5DC-B

温度調節器(デジタル調節計)(22.5mm幅DINレール取り付けタイプ)

E5DC / E5DC-B

形E5□Cシリーズの操作性、高性能をそのままにタッチパネル/PLCと温度調節器を接続するシステムの最適なDINレール取り付けタイプ。プッシュインPlus端子台タイプのラインアップを追加。

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

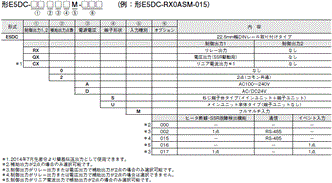

形式基準

ねじ端子台タイプ

E5DC / E5DC-B 種類/価格 1

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
補助出力を制御出力(冷却側)として使用します。

②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格(¥) 形式 標準価格(¥)
形E5DC-RX2ASM-000 21,000     形E5DC-CX0AUM-015 26,500
形E5DC-RX2DSM-000 21,000 形E5DC-CX0DUM-015 26,500
形E5DC-RX2ASM-002 30,500 形E5DC-CX2AUM-000 23,000
形E5DC-RX2DSM-002 30,500 形E5DC-CX2AUM-015 32,500
形E5DC-RX0ASM-015 24,000 形E5DC-CX2AUM-016 24,500
形E5DC-RX0DSM-015 24,000 形E5DC-CX2DUM-000 23,000
形E5DC-RX2ASM-017 22,500 形E5DC-CX2DUM-015 32,500
形E5DC-RX2DSM-017 22,500 形E5DC-CX2DUM-016 24,500
形E5DC-QX2ASM-000 21,000 形E5DC-QX0AUM-015 23,000
形E5DC-QX2DSM-000 21,000 形E5DC-QX0DUM-015 23,000
形E5DC-QX2ASM-002 30,500 形E5DC-QX2AUM-000 20,000
形E5DC-QX2DSM-002 30,500 形E5DC-QX2AUM-002 29,500
形E5DC-QX0ASM-015 24,000 形E5DC-QX2AUM-017 21,500
形E5DC-QX0DSM-015 24,000 形E5DC-QX2DUM-000 20,000
形E5DC-QX2ASM-017 22,500 形E5DC-QX2DUM-002 29,500
形E5DC-QX2DSM-017 22,500 形E5DC-QX2DUM-017 21,500
形E5DC-CX2ASM-000 24,000 形E5DC-RX0AUM-015 23,000
形E5DC-CX2DSM-000 24,000 形E5DC-RX0DUM-015 23,000
形E5DC-CX0ASM-015 27,500 形E5DC-RX2AUM-000 20,000
形E5DC-CX0DSM-015 27,500 形E5DC-RX2AUM-002 29,500
形E5DC-CX2ASM-015 33,500 形E5DC-RX2AUM-017 21,500
形E5DC-CX2DSM-015 33,500 形E5DC-RX2DUM-000 20,000
形E5DC-CX2ASM-016 25,500 形E5DC-RX2DUM-002 29,500
形E5DC-CX2DSM-016 25,500 形E5DC-RX2DUM-017 21,500

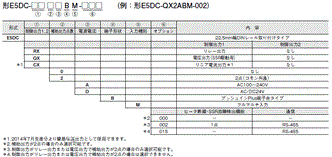

形式基準

プッシュインPlus端子台タイプ

E5DC / E5DC-B 種類/価格 5

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
補助出力を制御出力(冷却側)として使用します。

②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格(¥) 形式 標準価格(¥)
形E5DC-RX2ABM-000 22,000 形E5DC-QX2DBM-002 31,500
形E5DC-RX2DBM-000 22,000 形E5DC-QX0ABM-015 25,000
形E5DC-RX2ABM-002 31,500 形E5DC-QX0DBM-015 25,000
形E5DC-RX2DBM-002 31,500 形E5DC-CX2ABM-000 25,000
形E5DC-RX0ABM-015 25,000 形E5DC-CX2DBM-000 25,000
形E5DC-RX0DBM-015 25,000 形E5DC-CX0ABM-015 28,500
形E5DC-QX2ABM-000 22,000 形E5DC-CX0DBM-015 28,500
形E5DC-QX2DBM-000 22,000 形E5DC-CX2ABM-015 34,500
形E5DC-QX2ABM-002 31,500 形E5DC-CX2DBM-015 34,500

オプション(別売)

端子台ユニット

形式 標準価格(¥)
形E5DC-SCT1S 2,200

プッシュインPlus端子台ユニット

形式 標準価格(¥)
形E5DC-SCT1B 3,200

USB-シリアル変換ケーブル

形式 標準価格(¥)
形E58-CIFQ2 17,600

変換ケーブル

形式 標準価格(¥)
形E58-CIFQ2-E 4,400

注. 必ず形E58-CIFQ2とセットでご使用ください。
     前面設定ツール用ポートを使用する場合に使用します。

電流検出器(CT)

穴径 形式 標準価格(¥)
φ5.8 形E54-CT1 1,650
φ5.8 形E54-CT1L* 1,700
φ12.0 形E54-CT3 2,550
φ12.0 形E54-CT3L* 3,000

*リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。

取り付けアダプタ

形式 標準価格(¥)
形Y92F-53 550(2ヶ詰め)

ショートバー(形E5DC用)

形式 標準価格(¥)
形Y92S-P11 550(4ヶ詰め)

サポートソフトウェア CX-Thermo(CXサーモ)

形式 標準価格(¥)
形EST2-2C-MV4 33,000

注. 形E5DCは、CX-Thermo Ver.4.6以上で対応しています。
     形E5DC-Bは、CX-Thermo Ver.4.69以上で対応しています。
     CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。

エンドプレート

形式 標準価格(¥)
形PFP-M 70

スペーサ

形式 標準価格(¥)
形PFP-S 43

支持レール

形式 標準価格(¥)
形PFP-100N 825
形PFP-50N 455

単位シール

形式 標準価格(¥)
形Y92S-L2 165

エンドカバー

形式 標準価格(¥)
形Y92F-54 1,320

コネクタカバー(形E5DC-B用)

形式 標準価格(¥)
形E53-COV26 1,100
