E5DC / E5DC-B

温度調節器(デジタル調節計)(22.5mm幅DINレール取り付けタイプ)

E5DC / E5DC-B

形E5□Cシリーズの操作性、高性能をそのままにタッチパネル/PLCと温度調節器を接続するシステムの最適なDINレール取り付けタイプ。プッシュインPlus端子台タイプのラインアップを追加。

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

本体

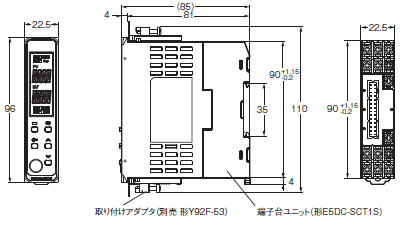

形E5DC

E5DC / E5DC-B 外形寸法 2

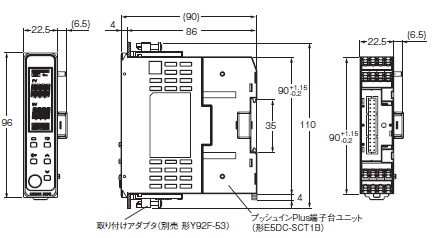

形E5DC-B

E5DC / E5DC-B 外形寸法 3

・パソコンと温度調節器を接続するために使用する設定ツール用ポートを標準搭載しています。
下面ポートの接続には専用のUSB-シリアル変換ケーブル(形E58-CIFQ2)が、前面ポートの接続には専用のUSB-シリアル変換ケーブル(形E58-CIFQ2)+変換ケーブル(形E58-CIFQ2-E)が必要です(常時接続状態での使用はできません)。

E5DC / E5DC-B 外形寸法 5

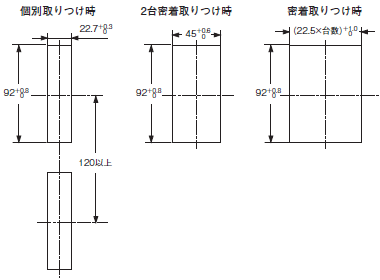

・取り付けパネル厚は1~8mmです。
・上下方向は密着取り付けはできませんので注意してください。(取り付け間隔を守ってください)
・複数台を取り付けて使用される場合、温度調節器の周囲温度が仕様を超えないようにご注意ください。

オプション(別売)

端子台ユニット
形E5DC-SCT1S

E5DC / E5DC-B 外形寸法 7

プッシュインPlus端子台ユニット
形E5DC-SCT1B

E5DC / E5DC-B 外形寸法 8

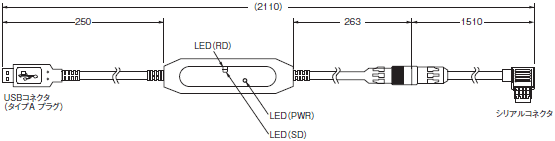

USB-シリアル変換ケーブル
形E58-CIFQ2

E5DC / E5DC-B 外形寸法 9

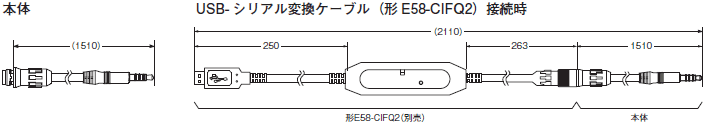

変換ケーブル
形E58-CIFQ2-E

E5DC / E5DC-B 外形寸法 10

注. 必ず形E58-CIFQ2とセットでご使用ください。

電流検出器

形E54-CT1

E5DC / E5DC-B 外形寸法 12

形E54-CT1L

E5DC / E5DC-B 外形寸法 13

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT1、形E54-CT1L

E5DC / E5DC-B 外形寸法 14

連続最高ヒータ電流:50A(50/60Hz)
巻数:400±2ターン
巻線抵抗:18±2Ω

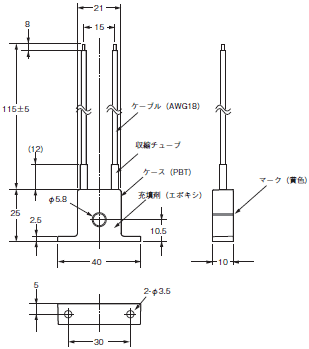

形E54-CT3

E5DC / E5DC-B 外形寸法 15

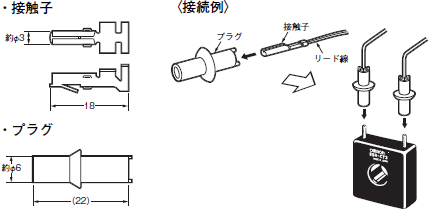

形E54-CT3付属品

E5DC / E5DC-B 外形寸法 16

形E54-CT3L

E5DC / E5DC-B 外形寸法 17

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT3、形E54-CT3L

E5DC / E5DC-B 外形寸法 18

連続最高ヒータ電流:120A(50/60Hz)
(ただし、オムロンの温度調節器の連続最高ヒータ電流値は50Aです。)
巻数:400±2ターン
巻線抵抗:8±0.8Ω

取り付けアダプタ
形Y92F-53(2ヶ詰め)

E5DC / E5DC-B 外形寸法 19

製品に同梱されていません。
盤面取り付け時は別途ご注文ください。

ショートバー
形Y92S-P11(4ヶ詰め)

E5DC / E5DC-B 外形寸法 20

形E5DCを多連使い時の渡り配線(電源、通信など)にご利用ください。

エンドプレート
形PFP-M

E5DC / E5DC-B 外形寸法 21

支持レール
形PFP-100N
形PFP-50N

E5DC / E5DC-B 外形寸法 22

*( )は形PFP-50Nの寸法です。

スペーサ
形PFP-S

E5DC / E5DC-B 外形寸法 23

単位シール
形Y92S-L2

E5DC / E5DC-B 外形寸法 24

デジタルパネルメータの単位シールを使用しています。
単位シールシートから「℃」または「゜F」を選択してください。

エンドカバー
形Y92F-54(2ヶ詰め)

E5DC / E5DC-B 外形寸法 25

形E5DC/形E5DC-Bを盤面取り付け時に本体とパネルの隙間を隠すためにご利用ください。

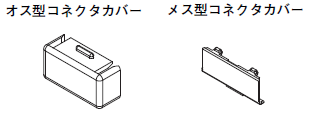

コネクタカバー
形E53-COV26

E5DC / E5DC-B 外形寸法 26

形E5DC-BのプッシュインPlus端子台ユニットには、オス型とメス型のコネクタカバー(形E53-COV26)がそれぞれ装着されています。
コネクタカバーを紛失、破損した場合は別途ご注文ください。
